उत्पाद विवरण:
|
| टाइप: | सिंगल लिफाफा वर्म गियर | सामग्री: | क्यूटी |
|---|---|---|---|
| फील्ड लाइफ: | 30 साल | आवेदन पत्र: | क्षैतिज एकल ट्रैकिंग सिस्टम |
| रंग: | के रूप में अनुरोध किया | आकार: | 3 इंच से 25 इंच |
| मोटर: | 24वी/12वी/48वी | विशेषता: | लॉन्ग लाइफ और सेल्फ लॉकिंग |
| प्रमुखता देना: | डबल लिफाफा वर्म गियर स्लीव ड्राइव,हॉरिजॉन्टल वर्म गियर स्लीव ड्राइव,सिंगल ट्रैकिंग सिस्टम स्लीव ड्राइव |
||

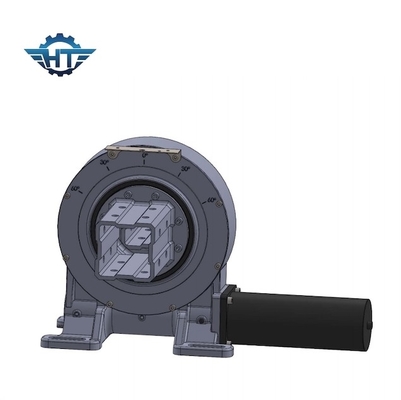

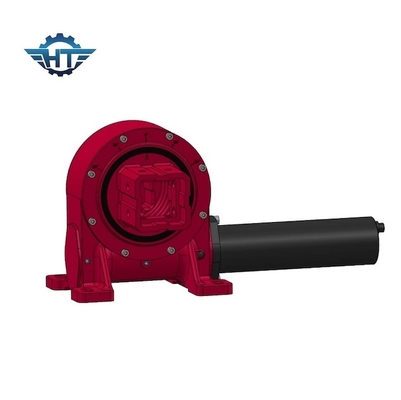

क्षैतिज सिंगल ट्रैकिंग सिस्टम के लिए डबल लिफाफा वर्म गियर डिज़ाइन स्लीव ड्राइव
डबल लिफाफा कृमि स्लीविंग ड्राइव
एक स्लीव ड्राइव, जिसे आमतौर पर वर्म ड्राइव के रूप में जाना जाता है, एक पूर्ण, स्थापित करने के लिए तैयार प्रणाली है जिसमें गियर, वर्म, बेस, टॉप प्लेट और पूरी तरह से संलग्न आवास शामिल हैं।इसे हाइड्रोलिक या 12V/24V/48V इलेक्ट्रिक मोटर्स, ग्रहीय गियरबॉक्स के साथ अनुकूलित किया जा सकता है।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 251 किग्रा |
विशेषताएँ
रोटेशन 360 डिग्री
बाईं या दाईं ओर से ड्राइविंग मोटर का कनेक्शन
स्थापना के दौरान, गियरिंग क्लीयरेंस को समायोजित करना आवश्यक नहीं है
कारखाने से पहले तेल भरा गया था
सरल स्थापना और कम रखरखाव
तर्कसंगत स्थान उपयोग
गियर स्व-लॉकिंग है;इसलिए ब्रेक जरूरी नहीं है
शुरू करने और रोकने का आसान और धाराप्रवाह तरीका
उच्च झुकाव टोक़, क्षैतिज स्थापना के लिए उपयुक्त
