उत्पाद विवरण:
|
| सामग्री: | 50Mn, 42CrMo | नमूना: | वीई7" |
|---|---|---|---|
| गियर अनुपात: | 57:1 | रेटेड आउटपुट टॉर्क: | 1750 एनएम |
| टोर्क पकड़ना: | 13200 एनएम | झुका हुआ टोक़: | 7000 एनएम |
| क्षमता: | 40% | मानक रंग: | आरएएल 9006 |
| प्रमुखता देना: | वर्टिकल स्लीव ड्राइव लिफ़ाफ़ा वर्म गियरबॉक्स,सन ट्रैकिंग के लिए वर्टिकल स्लीव ड्राइव,VE7 वर्टिकल सोलर स्लीव ड्राइव |
||

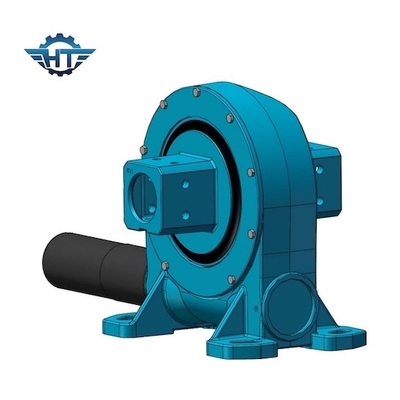

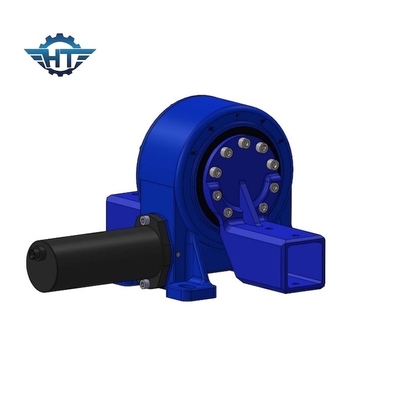

सन ट्रैकिंग सिस्टम के लिए वीई7 वर्टिकल स्लीव ड्राइव, लिफाफा वर्म गियरबॉक्स
लिफाफा वर्म गियर स्लीव ड्राइव विवरण
स्लीविंग ड्राइव में रिवर्स सेल्फ-लॉकिंग विशेषताओं के साथ वर्म गियर ड्राइव के कारण रिवर्स सेल्फ-लॉकिंग फीचर है।यह सुविधा मेजबान संचालन और सुरक्षा कारक की स्थिरता को काफी बढ़ाती है।पारंपरिक स्लीविंग उत्पादों की तुलना में, स्लीविंग ड्राइव गियरबॉक्स स्थापित करना आसान है, बनाए रखना आसान है, और काफी स्थापना स्थान बचाता है।फायदे इस प्रकार हैं:
1. सोलर ट्रैकिंग सिस्टम की सुरक्षा में सुधार के लिए हाई बैकहोल्डिंग टॉर्क
2. 360 डिग्री घूमने की सीमा
3. लिफाफा वर्म ड्राइव अंदर
4. उच्च भार सुनिश्चित करने के लिए मल्टी टूथ संपर्क
5. स्व-लॉकिंग फ़ंक्शन
वीई मॉडल स्लीविंग ड्राइव की तकनीकी शीट
| नमूना | अनुपात | रेटेड आउटपुट टोक़ (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | क्षमता | स्व ताला | वजन (किग्रा) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | हाँ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | हाँ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | हाँ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | हाँ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | हाँ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | हाँ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | हाँ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | हाँ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | हाँ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | हाँ | 251 |
अनुकूलित सेवाएं
1. विभिन्न अनुप्रयोगों और परियोजनाओं के आधार पर विशेष डिजाइन
2. विभिन्न प्रकार की मोटरों का मिलान किया जा सकता है, जैसे हाइड्रोलिक मोटर्स, स्टेपर मोटर्स, इलेक्ट्रिकल मोटर्स आदि।
3. आरएएल कोड के आधार पर विभिन्न रंग उपलब्ध हैं;हमारा मानक रंग RAL 9006 है।
प्रमुख पैरामीटर्स की शब्दावली
टिल्टिंग मोमेंट टॉर्क: यह टॉर्क ग्रेविटी लोड है जिसे लोड की स्थिति और स्लीविंग बियरिंग के केंद्र के बीच की दूरी से गुणा किया जाता है।यदि वास्तविक टॉर्क रेटेड टिल्टिंग मोमेंट टॉर्क से अधिक है, तो स्लीविंग ड्राइव पलट जाएगी।
रेडियल लोड: स्लीविंग बियरिंग की धुरी के लिए लंबवत भार
अक्षीय भार: स्लीविंग बियरिंग के अक्ष के समानांतर भार
होल्डिंग टॉर्क: यह रिवर्स टॉर्क है। जब ड्राइव रिवर्सली रोटेट हो रही है, और पुर्जे क्षतिग्रस्त नहीं होते हैं, तो प्राप्त अधिकतम टॉर्क को होल्डिंग टॉर्क कहा जाता है, इसे टूटे हुए टॉर्क के रूप में भी देखा जाता है।
सेल्फ-लॉकिंग: केवल जब लोड होता है, तो स्लीविंग ड्राइव रिवर्स रोटेट करने में सक्षम नहीं होती है और इस प्रकार सेल्फ-लॉकिंग कहलाती है।
