उत्पाद विवरण:
|
| सामग्री: | 50Mn, 42CrMo | नमूना: | वर्म गियर 7 इंच |
|---|---|---|---|
| गियर अनुपात: | 51:1 | क्षमता: | 40% |
| सटीक: | <0.1 डिग्री | चालक: | इलेक्ट्रिक / हाइड्रोलिक / सर्वो |
| रंग: | चमकीला भूरा | उत्पत्ति का स्थान: | चांगझौ, चीन |
| प्रमुखता देना: | ऑवरग्लास वर्म सोलर स्लीव ड्राइव,7 इंच सोलर स्लीव ड्राइव,छोटा बैकलैश सोलर स्लीव ड्राइव |
||

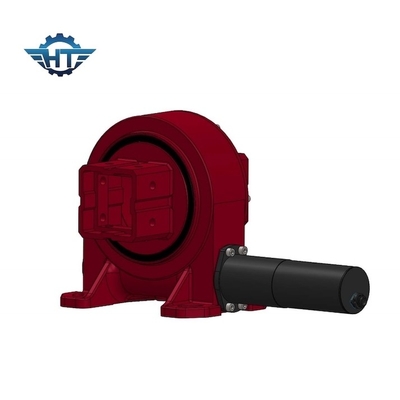

पैराबोलिक ट्रफ पावर स्टेशन के लिए 7 इंच ऑवरग्लास वर्म स्मॉल बैकलैश स्लीव ड्राइव
छोटा बैकलैश वर्म गियर स्लीविंग ड्राइव विवरण
जीरो बैकलैश वर्म गियर स्लीविंग ड्राइव का उपयोग मुख्य रूप से पैराबोलिक या गर्त जैसे सीएसपी एप्लिकेशन में किया जाता है, यह एक प्रकार का हीट कंडेनसर सिस्टम है जो गर्मी को एक निश्चित रसायन में अवशोषित कर सकता है और गर्मी को बिजली में स्थानांतरित कर सकता है।
छोटा बैकलैश वर्म गियर वर्टिकल स्लीविंग ड्राइव डेटाशीट
| नमूना | अनुपात | रेटेड आउटपुट टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | क्षमता | प्रेसिजन (डिग्री) | स्व ताला | वजन (किग्रा) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | हाँ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | हाँ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | हाँ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | हाँ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | हाँ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | हाँ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | हाँ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | हाँ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | हाँ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | हाँ | 251 |
VE7 स्लीविंग ड्राइव निर्दिष्टीकरण
उत्पाद का नाम: वीई7
सामान्य आउटपुट स्पीड: 0.03RPM
सामान्य आउटपुट टॉर्क: 7320 एनएम
अधिकतम आउटपुट टॉर्क: 10980 एनएम
टिल्टिंग मोमेंट टॉर्क: 8 kN.m
होल्डिंग टॉर्क: 39 kN.m
स्थैतिक अक्षीय भार: 30 केएन
स्टेटिक रेडियल लोड: 100 केएन
स्लीविंग ड्राइव अनुपात: 51:1
बैकलैश क्लीयरेंस: <=0.15°
आईपी (कक्षा): 66
दक्षता: 40%
तापमान: -40 ℃ से + 120 ℃
रेटेड वोल्टेज: 24 वीडीसी
सामान्य करंट: <7.5A
आउटपुट पावर: 126 डब्ल्यू
आउटपुट स्पीड: 1.6 आरपीएम
आउटपुट टॉर्क: 359 एनएम
अधिकतम आउटपुट टॉर्क: 538 एनएम
शोर: <65 डीबी
लाभ
1. रोटेशन 360 डिग्री
2. बाईं या दाईं ओर से ड्राइविंग मोटर का कनेक्शन,
3. स्थापना के दौरान, गियरिंग क्लीयरेंस को समायोजित करना आवश्यक नहीं है;यह निर्माता द्वारा कारखाने से पहले ही निर्धारित कर दिया जाता है
4. सरल स्थापना और कम रखरखाव
5. तर्कसंगत स्थान उपयोग
6. गियर स्व-लॉकिंग है;इसलिए ब्रेक जरूरी नहीं है
7. शुरू करने और रोकने का आसान और धाराप्रवाह तरीका
8. उच्च सटीकता
आवेदन का दायरा
विशिष्ट अनुप्रयोगों में सौर ट्रैकर, पवन टर्बाइन, उपग्रह और रडार डिश, ट्रक क्रेन, मैन लिफ्ट, उपयोगिता उपकरण, हाइड्रोलिक उपकरण संलग्नक, तेल उपकरण उपकरण, टायर हैंडलर, डिगर और ऑटोमोटिव लिफ्ट शामिल हैं।
