उत्पाद विवरण:
|
| आवेदन: | सौर ट्रैकर्स | उत्पत्ति के प्लेस: | Changzhou |
|---|---|---|---|
| चालक: | प्लैनेटरी गियर मोटर | प्रमाणपत्र: | ISO9001, सीई |
| इंस्टालेशन: | क्षैतिज | रखरखाव: | मुक्त |
| रंग: | के रूप में अनुरोध किया | प्रतिक्रिया: | 0.1 डिग्री |
| प्रमुखता देना: | हॉरिजॉन्टल माउंटेड सोलर ट्रैकर्स स्लीव ड्राइव,24 वी डीसी सोलर ट्रैकर्स स्लीव ड्राइव,सोलर ट्रैकर्स स्लीव ड्राइव विथ मोटर |
||

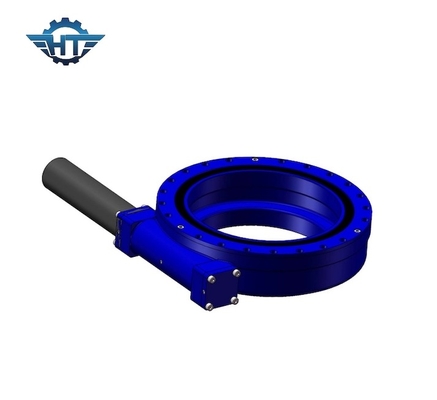

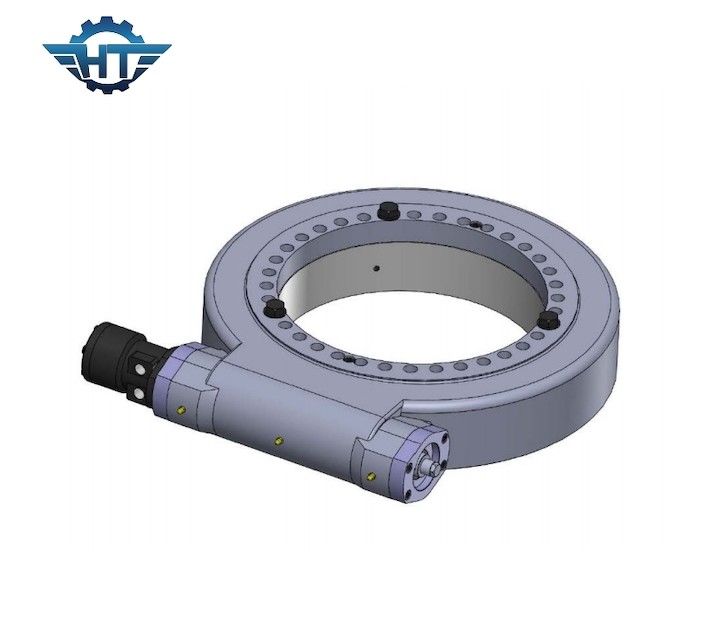

सोलर ट्रैकर्स के लिए 24V DC मोटर के साथ हॉरिजॉन्टल माउंटेड स्लीव ड्राइव गियरबॉक्स
स्लीव ड्राइव गियरबॉक्सविवरण
स्लीविंग ड्राइव में कई प्रकार होते हैं जैसे संलग्न प्रकार, ओपन हाउसिंग टाइप, वर्टिकल टाइप, ड्यूल एक्सिस टाइप, हाई प्रिसिजन टाइप, वर्म ड्राइव टाइप आदि। स्लीविंग ड्राइव मजबूत टिल्टिंग मोमेंट टॉर्क और स्टैटिक सेल्फ-लॉकिंग फंक्शन के साथ स्लीविंग बियरिंग पर आधारित है।अधिक टूथ संपर्क सतह को विशेष रूप से उच्च भार चलाने के लिए डिज़ाइन किया गया है।
| नमूना: | SE5 | उत्पत्ति का स्थान | चांगझौ, चीन |
| ब्रैंड | हांगटूओ | प्रकार | संलग्न करना |
| सामग्री | 42CrMo, 50Mn | आउटपुट टॉर्क | 600 एनएम |
| टिल्टिंग मोमेंट टॉर्क | 6 के एनएम | टोर्क पकड़ना | 9.2 के एनएम |
| स्थिर अक्षीय रेटिंग | 68 केएन | स्टेटिक रेडियल रेटिंग | 27 केएन |
| गतिशील अक्षीय रेटिंग | 34 केएन | गतिशील रेडियल रेटिंग | 14 केएन |
| गियर अनुपात | 37:1 | क्षमता | 40% |
अनुशंसित स्लीविंग ड्राइव
| नमूना | अनुपात | रेटेड आउटपुट टोक़ (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | क्षमता | प्रेसिजन (डिग्री) | स्व ताला | वजन (किग्रा) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | हाँ | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | हाँ | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | हाँ | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | हाँ | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | हाँ | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | हाँ | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | हाँ | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | हाँ | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | हाँ | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | हाँ | 204 |
एसई स्लीविंग ड्राइव के मुख्य लाभ
1. रोटेशन 360 डिग्री
2. बाईं या दाईं ओर से ड्राइविंग मोटर का कनेक्शन
3. स्थापना के दौरान, गियरिंग क्लीयरेंस को समायोजित करना आवश्यक नहीं है;यह निर्माता द्वारा कारखाने से पहले ही निर्धारित कर दिया जाता है
4. फैक्ट्री से पहले तेल भरा जाता था
4. सरल स्थापना और कम रखरखाव
5. तर्कसंगत स्थान उपयोग
6. गियर स्व-लॉकिंग है;इसलिए ब्रेक जरूरी नहीं है
7. शुरू करने और रोकने का आसान और धाराप्रवाह तरीका
8. क्षैतिज स्थापना के लिए उपयुक्त उच्च झुकाव टोक़
