उत्पाद विवरण:
|
| सामग्री: | 50Mn, 42CrMo, क्यूटी | गियर अनुपात: | 51:1 |
|---|---|---|---|
| रेटेड आउटपुट टॉर्क: | 7320 एनएम | टोर्क पकड़ना: | 40 केएनएम |
| झुका हुआ टोक़: | 8 केएनएम | मानक रंग: | आरएएल 9006 |
| प्रतिक्रिया: | 0.1 डिग्री | घूर्णन प्रकार: | सिंगल एक्सिस |
| प्रमुखता देना: | वर्म गियर स्लीव ड्राइव गियरबॉक्स,24V फोटोवोल्टिक वर्म गियर स्लीव ड्राइव,आईपी 66 वर्म गियर सोलर स्लीव ड्राइव |
||

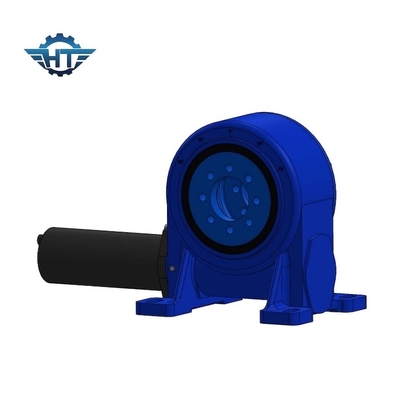

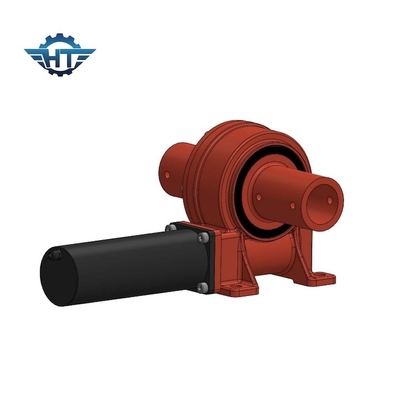

24V फोटोवोल्टिक सोलर ट्रैकिंग सिस्टम के लिए IP66 वर्म गियर स्लीव ड्राइव गियरबॉक्स
वर्म गियर स्लीविंग ड्राइव विवरण
एक स्लीविंग ड्राइव आमतौर पर स्लीविंग रिंग, वर्म, कास्टिंग हाउसिंग, और बियरिंग और बोल्ट आदि जैसे मानक घटकों से बना होता है। जबकि फोटोवोल्टिक बिजली उत्पादन प्रणाली में उपयोग किया जाता है, स्लीविंग ड्राइव का उपयोग आमतौर पर डीसी प्लैनेटरी स्पीड रिड्यूसर मोटर और एसी के संयोजन में किया जाता है। स्पीड रिड्यूसर मोटर।जबकि इंजीनियरिंग उपकरण में उपयोग किया जाता है, यह नियमित रूप से हाइड्रोलिक मोटर के संयोजन में पावर ड्राइविंग सिस्टम के रूप में कार्य करने के लिए उपयोग किया जाता है।
वीई मॉडल स्लीविंग ड्राइव के पैरामीटर
| नमूना | अनुपात | रेटेड आउटपुट टोक़ (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | क्षमता | प्रेसिजन (डिग्री) | स्व ताला | वजन (किग्रा) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | हाँ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | हाँ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | हाँ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | हाँ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | हाँ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | हाँ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | हाँ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | हाँ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | हाँ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | हाँ | 251 |
स्लीविंग ड्राइव को स्लीविंग गियर ड्राइव या स्लीविंग रिड्यूसर आदि भी कहा जाता है। इसका उपयोग आमतौर पर सौर ऊर्जा प्रणालियों, पवन टर्बाइनों, सैटेलाइट सिस्टम और इंजीनियरिंग मशीनरी जैसे ट्रक क्रेन, मैन लिफ्ट आदि में किया जाता है। अब इसे फोटोवोल्टिक में समृद्ध रूप से उपयोग किया जाता है। ट्रैकिंग सिस्टम।
जब सौर ऊर्जा उद्योग में एक स्लीविंग ड्राइव का उपयोग किया जाता है, तो उपयोगकर्ताओं को सौर पैनलों के वास्तविक क्षेत्र के अनुसार एक आदर्श चुनना होता है।व्यापक रूप से बोलते हुए, 3-5 एम 2 सौर पैनल के साथ आने वाली सौर ऊर्जा प्रणाली के लिए 3 इंच स्लीविंग ड्राइव उपयुक्त है, 10-17 एम 2 सौर पैनल के लिए 7 इंच, 18-30 एम 2 के लिए 9 इंच, 31-45 एम 2 के लिए 12 इंच और 14 इंच 46-60 एम 2 के लिए इंच।ये आपके संदर्भ के लिए प्रदान किए गए हैं।अधिक विशिष्ट और विस्तृत जानकारी के लिए, कृपया संपर्क पृष्ठ पर हमारे बिक्री व्यक्ति से संपर्क करने में संकोच न करें।
उत्पाद लाभ
1) उच्च आउटपुट टॉर्क और होल्डिंग लोड
2) शीर्ष ट्रैकिंग परिशुद्धता
3) मजबूत जंग प्रतिरोध और प्रभावी सील
4) स्व-लॉकिंग
आवेदन क्षेत्र
| पवन ऊर्जा क्षेत्र | धातुकर्म मशीनरी |
| प्रकाश उद्योग | भारी उपकरण |
| बंदरगाह/समुद्री मशीनर | सैन्य उत्पाद। |
| निर्माण मशीनरी खनन | स्टील वर्क्स उपकरण |
| मलजल उपचार संयंत्र | कृषि उपकरण |
