उत्पाद विवरण:
|
| सामग्री: | 50Mn, 42CrMo | नमूना: | एसई17" |
|---|---|---|---|
| गियर अनुपात: | 102:1 | रेटेड आउटपुट टॉर्क: | 9450 एनएम |
| झुका हुआ टोक़: | 203kNm | क्षमता: | 40% |
| रंग: | RAL 9006 या अनुरोध के रूप में | भार क्षमता: | उच्च |
| प्रमुखता देना: | SE17 स्लीव ड्राइव गियरबॉक्स,सोलर ट्रैकर गियरबॉक्स स्लीव ड्राइव,203 kNm सोलर ट्रैकर स्लीव ड्राइव |
||

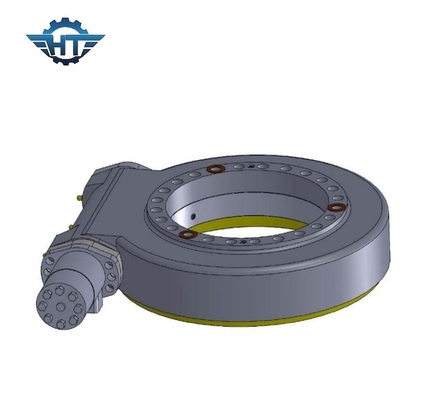

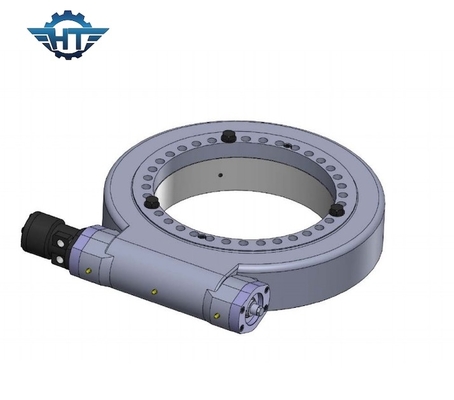

मिस्ट तोप ट्रक के लिए 380 सर्वो मोटर के साथ SE17 स्लीव ड्राइव गियरबॉक्स
दिगंश रोटेट स्लीविंग ड्राइव विवरण
रेटेड आउटपुट टॉर्क: 9.45 kN.m
टिल्टिंग मोमेंट टॉर्क: 203 kN.m
अक्षीय भार: 980kN
रेडियल लोड: 390kN
होल्डिंग टोक़: 53kN.m
गियर अनुपात: 102:1
ट्रैकिंग प्रेसिजन: ≤0.15
सेल्फ-लॉकिंग गियर्स: हाँ
वजन: 85 किग्रा
एसई स्लीविंग ड्राइव के पैरामीटर्स
| प्रकार | 3'' | 5'' | 7'' | 9'' | 12'' | 14'' | 17'' | 21'' | 25'' |
| रेटेड आउटपुट टॉर्क / kN.m | 0.3 | 0.6 | 1.75 | 4.3 | 5.6 | 6.75 | 9.46 | 16 | 21.45 |
| टिल्टिंग मोमेंट टॉर्क/kN.m | 1.5 | 6 | 10.5 | 49.9 | 54.4 | 135 | 203 | 271 | 346 |
| अक्षीय भार / केएन | 30 | 68 | 132 | 340 | 480 | 680 | 980 | 1600 | 2400 |
| रेडियल लोड / केएन | 15 | 27 | 58 | 130 | 190 | 230 | 390 | 640 | 950 |
| गियर अनुपात | 31:1 | 37:1 | 57:1 | 61:1 | 78:1 | 85:1 | 102:1 | 125:1 | 150:1 |
| स्व ताला | हाँ | हाँ | हाँ | हाँ | हाँ | हाँ | हाँ | हाँ | हाँ |
| वजन (किग्रा | 7 | 14 | 23 | 44 | 51 | 62 | 85 | 141 | 182 |
| उपयुक्त पैनल क्षेत्र / एम 2 | 3-5 | 6-9 | 10-17 | 18-30 | 31-45 | 46-60 | 61-95 | 96-120 | 120-165 |
चांगझौ हैंगटुओ मशीनरी कं, लिमिटेड एक पेशेवर निर्माता और स्लीविंग बेयरिंग / स्लीविंग रिंग / स्लीव सर्कल, स्लीविंग ड्राइव / स्लीव ड्राइव का निर्यातक है, जो मुख्य रूप से पोर्ट मशीनरी, माइनिंग मशीनरी, वेल्डिंग मशीनरी, कंस्ट्रक्शन व्हीकल्स, मॉड्यूलर व्हीकल्स, सिंगल में लगाए जाते हैं। या दोहरी अक्ष सौर ट्रैकिंग प्रणाली, और छोटी पवन ऊर्जा प्रणाली आदि।
स्लीविंग ड्राइव के फायदे
1. मजबूत उलट पल
2. लिफाफा वर्म ड्राइव को अपनाएं
3. बहु दांत संपर्क, उच्च भार क्षमता
4. स्व-लॉकिंग फ़ंक्शन
क्यू एंड ए
1. कैसे चुनें?
कृपया आवश्यक मोटर्स का व्यास आकार, चौड़ाई, वोल्टेज, शक्ति और नो-लोड गति निर्दिष्ट करें।
2. क्या मैं गुणवत्ता और बाजार का परीक्षण करने के लिए पहले से नमूने ले सकता हूं?
ज़रूर, हमारी गुणवत्ता और सेवा का परीक्षण करने के लिए नमूने लेने के लिए आपका स्वागत है।
3. नमूनों की कुल लागत क्या है?
कुल नमूना लागत = नमूना लागत + भाड़ा
उपयुक्त गियर मोटर्स चुनने के बाद हम आपको सबसे अच्छी शिपिंग लागत देंगे
4. आप नमूने कैसे भेजते हैं?
नमूना मात्रा बड़ी नहीं है, हम यूपीएस, टीएनटी या फेडेक्स द्वारा जहाज के नमूने का समर्थन करते हैं
5. आपकी न्यूनतम आदेश मात्रा क्या है?
1 सेट
6. आपकी डिलीवरी का समय क्या है?
मानक नमूने के लिए: 0 ~ 7 दिनों के भीतर;बैच ऑर्डर के लिए: 25 ~ 45 दिनों के भीतर।
