उत्पाद विवरण:
|
| सामग्री: | 50Mn, 42CrMo | नमूना: | SE1 |
|---|---|---|---|
| गियर अनुपात: | 31:1 | क्षमता: | 40% |
| रंग: | के रूप में अनुरोध किया | आवेदन: | स्वचालित सौर ट्रैकिंग प्रणाली |
| उत्पत्ति के प्लेस: | चांगझौ, चीन | चालक: | 12/24 वीडीसी मोटर |
| प्रमाणपत्र: | ISO9001, सीई | स्व ताला: | हाँ |
| प्रमुखता देना: | स्मॉल गियर मोटर स्लीव ड्राइव गियरबॉक्स,SE1 सोलर स्लीव ड्राइव गियरबॉक्स,50Mn सोलर स्लीव ड्राइव गियरबॉक्स |
||

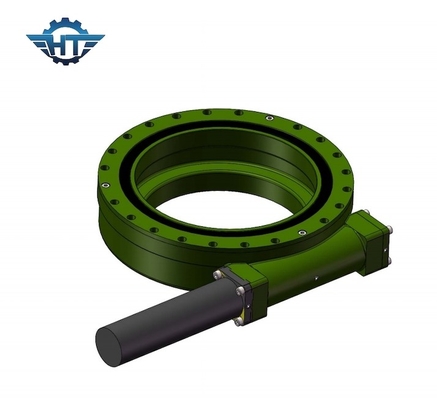

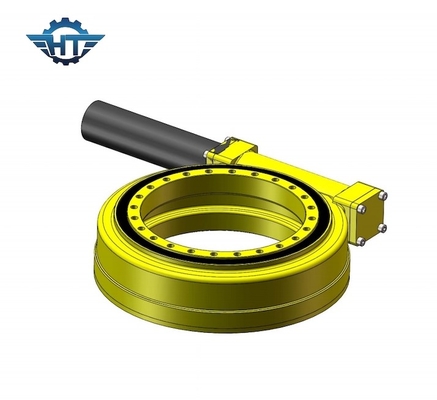

स्वचालित सोलर ट्रैकिंग सिस्टम के लिए छोटे गियर मोटर के साथ SE1 स्लीव ड्राइव गियरबॉक्स
SE1 स्लीव ड्राइव विवरण
स्लीविंग ड्राइव के लिए, जिसे आमतौर पर स्लीविंग बियरिंग या स्लीविंग रिंग कहा जाता है, इसमें वर्म, गियर, हाउसिंग, एंड कैप, टॉप प्लेट, मोटर और अन्य घटक होते हैं।चूंकि मुख्य घटक कृमि और गियर हैं, वे एक ही समय में अक्षीय बल, रेडियल बल और पलटने वाले क्षणों का सामना कर सकते हैं।पारंपरिक रोटरी उत्पादों की तुलना में, नया स्लीविंग ड्राइव स्थापित करने, बनाए रखने और स्थापित करने के लिए सुविधाजनक है।पीवी सोलर ट्रैकिंग सिस्टम, सीपीवी, सीएसपी और ट्रक क्रेन, लिफ्ट, टर्नटेबल्स, पोर्ट मशीनरी, वाहन, छोटे पवन ऊर्जा सिस्टम और सैटेलाइट एंटीना सहित बिल्डिंग एप्लिकेशन में स्लीविंग ड्राइव का व्यापक रूप से उपयोग किया जाता है।पीवी, सीपीवी और सीएसपी (थर्मल पावर, टावर, फ्रेस्नेल, हेलीओस्टैट) ट्रैकिंग फ़ील्ड में नियमित और सटीक ट्रैकिंग आवश्यकताओं को पूरा करने के लिए 60 से अधिक मॉडल के साथ 1 "से 25" तक 11 अलग-अलग आकार उपलब्ध हैं।
एसई श्रृंखला के प्रदर्शन पैरामीटर
| नमूना | अनुपात | रेटेड आउटपुट टॉर्क | झुका हुआ टोक़ | टोर्क पकड़ना | अक्षीय भार | रेडियल भार | क्षमता | शुद्धता | स्व ताला | वज़न |
| एनएम | एनएम | एनएम | के.एन. | के.एन. | डिग्री | हाँ | किलोग्राम | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | हाँ | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | हाँ | 9 |
| 5" | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | हाँ | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | हाँ | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | हाँ | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | हाँ | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | हाँ | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | हाँ | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | हाँ | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | हाँ | 182 |
इंस्टालेशन
SE1 स्लीविंग ड्राइव को लंबवत और क्षैतिज दोनों तरह से स्थापित किया जा सकता है।
यह सलाह दी जाती है कि बेहतर सुरक्षा के लिए स्लीविंग ड्राइव को सौर या मशीनरी अनुप्रयोगों में क्षैतिज रूप से ऊपर की ओर माउंट करें।जरूरत पड़ने पर इसे लंबवत रूप से भी लगाया जा सकता है, लेकिन अतिरिक्त समर्थकों की जरूरत है।
अनुप्रयोग
सौर ट्रैकर, पवन टर्बाइन, उपग्रह और रडार व्यंजन, ट्रक क्रेन, मैन लिफ्ट, उपयोगिता उपकरण, हाइड्रोलिक उपकरण संलग्नक, तेल उपकरण उपकरण, टायर हैंडलर, डिगर और ऑटोमोटिव लिफ्ट।
