उत्पाद विवरण:
|
| नमूना: | एसई14 | गियर अनुपात: | 85:1 |
|---|---|---|---|
| क्षमता: | 40% | रंग: | RAL 9006 या अनुरोध के रूप में |
| उत्पत्ति के प्लेस: | चांगझौ, चीन | चालक: | 220VAC/380VAC/24VDC मोटर |
| आवेदन: | ट्रक क्रेन | रखरखाव: | मुक्त |
| प्रमुखता देना: | CE वर्म गियर स्लीव ड्राइव गियरबॉक्स,SE14 सोलर गियर स्लीव ड्राइव,24VDC वर्म सोलर स्लीव ड्राइव |
||

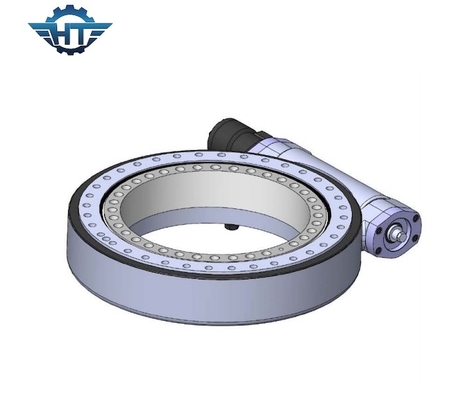

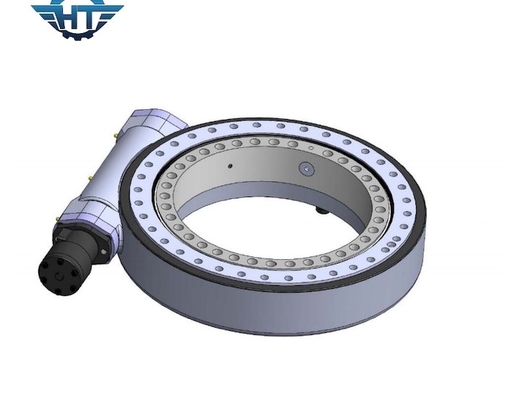

ट्रक क्रेन के लिए हाइड्रोलिक मोटर के साथ SE14 CE सर्टिफिकेट वर्म गियर स्लीव ड्राइव गियरबॉक्स
SE14 स्लीविंग ड्राइव विवरण
स्लीविंग ड्राइव अधिक अक्षीय भार, रेडियल भार और झुकाव पल को बनाए रखने में सक्षम है।टर्नटेबल या फ्रेम दिगंश पर घूमता है और स्लीविंग ड्राइव द्वारा संचालित ऊंचाई।
SE14 की प्रदर्शन तालिका
| नमूना | क्षैतिज 14 इंच वर्म ड्राइव |
| अनुपात | 85:1 |
| आईपी ग्रेड | IP66 |
| रेटेड आउटपुट टॉर्क | 44 केएनएम |
| झुका हुआ टोक़ | 135 केएनएम |
| अक्षीय भार | 680 केएन |
| रेडियल भार | 230 केएन |
| टोर्क पकड़ना | 68 केएनएम |
| क्षमता | 40% |
| शुद्धता | ≤0.1 ° |
| स्व ताला | हाँ |
| वज़न | 62 किग्रा |
| वर्किंग टेम्परेचर | -30 ~ + 120 ℃ |
संरचनात्मक विशेषताएं
स्लीविंग वर्म ड्राइव में वर्म गियर, वर्म शाफ्ट, आवास, असर, मोटर आदि शामिल हैं।मोटर ड्राइव कीड़ा शाफ्ट, कीड़ा और लिफाफा कीड़ा और गियर टोक़, स्थिर और भरोसेमंद बढ़ाने के लिए लगे हुए हैं।
एसई सीरीज के लिए प्रदर्शन चार्ट
| नमूना | अनुपात | रेटेड आउटपुट टोक़ (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | क्षमता | प्रेसिजन (डिग्री) | स्व ताला | वजन (किग्रा) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | हाँ | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | हाँ | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | हाँ | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | हाँ | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | हाँ | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | हाँ | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | हाँ | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | हाँ | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | हाँ | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | हाँ |
204
|
लाभ
तेजी से वितरण: हम उन्नत सुविधाओं और 10 से अधिक वर्षों के अनुभव के साथ एक बड़े पेशेवर निर्माता हैं
सबसे अच्छी बिक्री के बाद सेवा: हमारे पास आपके लिए व्यापक वन-स्टॉप सेवा प्रदान करने के लिए प्रोटेसेशनल टीम है
प्रतिस्पर्धी मूल्य: हम ग्राहकों को आपके बजट को पूरा करने के लिए सबसे अधिक प्रतिस्पर्धी मूल्य दे सकते हैं
सख्त क्यूसी प्रणाली: हमारे पास प्रथम श्रेणी की उत्पादन लाइन और सख्त गुणवत्ता प्रबंधन प्रणाली है
आवेदन के दायरे
विशिष्ट अनुप्रयोगों में सौर ट्रैकर, पवन टर्बाइन, उपग्रह और रडार व्यंजन, ट्रक क्रेन, मैन लिफ्ट, उपयोगिता उपकरण, हाइड्रोलिक उपकरण संलग्नक, तेल उपकरण उपकरण, टायर हैंडलर, डिगर और ऑटोमोटिव लिफ्ट शामिल हैं।
हमारी सेवाएँ
10 से अधिक विभिन्न आकार हैं, जो 3' आकार से लेकर 25 "इंच आकार तक शुरू होते हैं, उनमें से 5", 7", 9" 12", 14", 17", 19" और 21" हैं। वे दोनों व्यापक रूप से उपयोग किए जाते हैं। सोलर ट्रैकिंग सिस्टम (पीवी, सीपीवी, एचसीपीवी और हेलियोस्टैट) और नियमित वाहन, जैसे मैन लिफ्ट, ट्रक क्रेन, साथ ही मॉड्यूलर वाहन।
