उत्पाद विवरण:
|
| एनकोडर प्रकार: | वृद्धिशील एनकोडर | परिचालन तापमान: | -40℃ से＋120℃ |
|---|---|---|---|
| सुरक्षा स्तर: | IP66 | संकल्प: | 3600 पीपीआर |
| शोर स्तर: | ≤50dB | इनपुट वोल्ट: | 24 वी |
| संचार अंतरफलक: | 485 रुपये | सामान का भार: | 55 किग्रा |
| प्रमुखता देना: | RS485 घुमावदार ड्राइव,वृद्धिशील एन्कोडर घुमावदार ड्राइव,सौर ट्रैकर ड्राइव 24V |
||

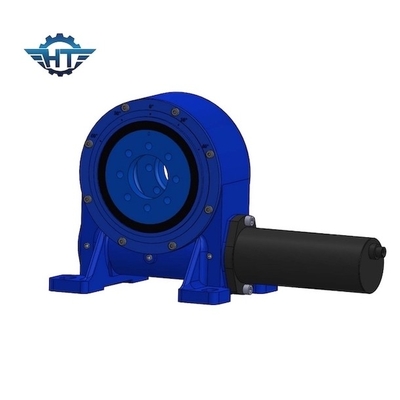

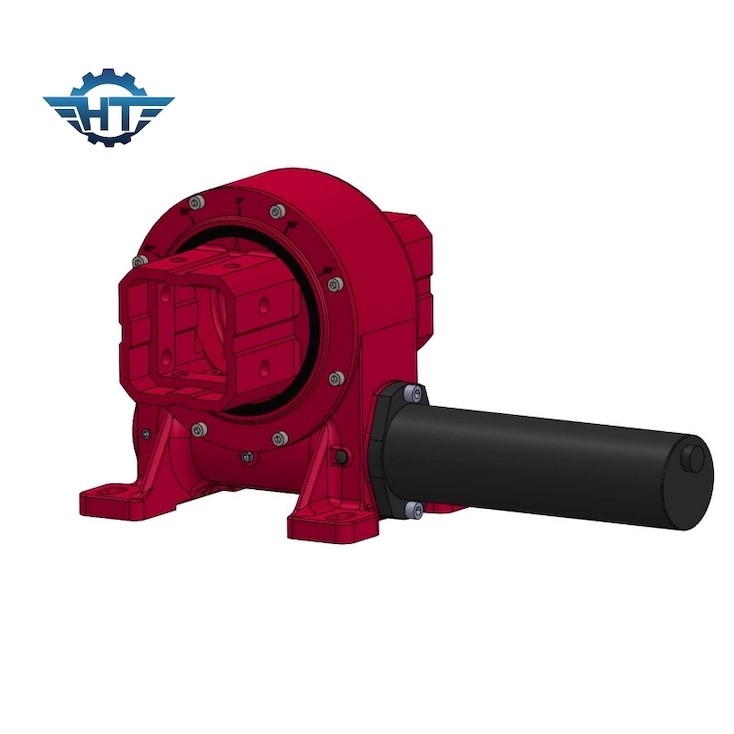

RS485 संचार इंटरफेस के साथ घुमावदार ड्राइव - सौर ट्रैकर
उत्पाद का वर्णन
घुमावदार ड्राइव: प्रमुख विशेषताएं और घटक
एक स्लीविंग ड्राइव, जिसे स्लीव ड्राइव या स्लीव लेयरिंग ड्राइव के रूप में भी जाना जाता है, एक यांत्रिक घटक है जिसका उपयोग विभिन्न अनुप्रयोगों में एक केंद्रीय अक्ष के चारों ओर एक भार के नियंत्रित घूर्णन को सक्षम करने के लिए किया जाता है।वे आम तौर पर औद्योगिक मशीनरी और नवीकरणीय ऊर्जा में पाए जाते हैं, निर्माण उपकरण, सौर ट्रैकिंग सिस्टम और पवन टरबाइन, जहां नियंत्रित और सटीक रोटेशन की आवश्यकता होती है।
चलिए एक घुमावदार ड्राइव की प्रमुख विशेषताओं और घटकों के माध्यम से जानाः
मुख्य आवासः भारी भार और पर्यावरणीय परिस्थितियों का सामना करने के लिए, स्लिंग ड्राइव में आमतौर पर एक कॉम्पैक्ट और मजबूत आवास होता है, जिसमें सभी आंतरिक घटक होते हैं।
केंद्रीय अक्ष: घुमावदार ड्राइव के केंद्र में एक केंद्रीय अक्ष है, जिसे आमतौर पर वर्म गियर कहा जाता है, जो घूर्णन आंदोलन के लिए धुरी बिंदु के रूप में कार्य करता है।
गियर तंत्र: गियर तंत्र, जिसमें अक्सर वर्म स्क्रू और रिंग गियर होते हैं, घूर्णी गति को कोणीय गति में परिवर्तित करते हैं।
ड्राइव मोटर: ड्राइव मोटर घुमावदार ड्राइव के बाहरी है, और लोड के घूर्णन के लिए आवश्यक टोक़ प्रदान करता है।
असरः घर्षण को कम करने और चिकनी और कुशल घूर्णन के लिए उच्च गुणवत्ता वाले असर आवश्यक हैं।
सील और स्नेहनः सील और गास्केट आंतरिक घटकों को बाहरी प्रदूषकों से बचाते हैं और उचित स्नेहन से पहनने में कमी आती है।
घुमावदार ड्राइव को सुरक्षित रूप से आसपास की संरचना से जोड़ने के लिए घुमावदार फ्लैंज की आवश्यकता हो सकती है।
घुमावदार ड्राइव उत्कृष्ट बहुमुखी प्रतिभा, स्थायित्व और लोड क्षमता प्रदान करते हैं, जिससे वे विभिन्न औद्योगिक अनुप्रयोगों के आवश्यक घटक बन जाते हैं।
स्लीविंग ड्राइव को भारी भारों को संभालने के लिए डिज़ाइन किया गया है और रोटेशन पर सटीक नियंत्रण प्रदान करता है, जिससे उन्हें विभिन्न अनुप्रयोगों के लिए आदर्श बनाया जाता है जिन्हें नियंत्रित गति की आवश्यकता होती है। उनकी बहुमुखी प्रतिभा, स्थायित्व,और अक्षीय और रेडियल दोनों भारों का समर्थन करने की क्षमता उन्हें निर्माण जैसे उद्योगों में मूल्यवान घटक बनाती है, नवीकरणीय ऊर्जा और विनिर्माण।
तकनीकी मापदंड
| मॉडल | नामित आउटपुट टॉर्क (एन.एम.) | रखरखाव टोक़ (kN.m) | झुकाव टोक़ (kN.m) | अक्षीय भार (kN) | रेडियल लोड (kN) | अनुपात | दक्षता |
सटीकता (डिग्री) |
आईपी | कार्यरत Tep ((°C) | स्व-लॉकिंग | वजन (किलो) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 32 किलो |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 28 किलो |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 52 किलो |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 65 किलोग्राम |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 88 किलो |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 135 किलो |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 192 किलो |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 251 किलो |
आवेदन
विभिन्न उद्योगों और अनुप्रयोगों में घुमावदार ड्राइव
घुमावदार ड्राइव उद्योगों और उपकरणों की एक विस्तृत श्रृंखला में महत्वपूर्ण घटक हैं। वे घूर्णन आंदोलन और स्थिति को सटीक नियंत्रण प्रदान करने के लिए डिज़ाइन किए गए हैं,साथ ही असर भार क्षमतायहाँ स्विविंग ड्राइव के कुछ सामान्य अनुप्रयोग दिए गए हैंः
1सौर ट्रैकिंग प्रणाली: सौर ट्रैकिंग प्रणाली में स्लीविंग ड्राइव का उपयोग आमतौर पर सौर पैनलों और एरे को दिन भर सूर्य की ओर उन्मुख करने के लिए किया जाता है।इस प्रकार सौर ऊर्जा उत्पादन की दक्षता में सुधार.
2पवन टरबाइन: सौर ट्रैकिंग प्रणालियों के समान, पवन टरबाइन पवन ऊर्जा को कुशलतापूर्वक कैप्चर करने के लिए टरबाइन के नासेल और ब्लेड को घूर्णनशील रूप से नियंत्रित करने के लिए स्विविंग ड्राइव का उपयोग करते हैं।
3निर्माण उपकरण: स्लीविंग ड्राइव का उपयोग निर्माण मशीनरी जैसे कि खुदाई मशीनों, क्रेन और कंक्रीट पंपों में किया जाता है, ताकि बूम, बांह या बाल्टी के घूर्णन को सटीक नियंत्रण में लाया जा सके।
4कृषि मशीनरी: इनका उपयोग विभिन्न घटकों के आंदोलन और स्थिति को नियंत्रित करने के लिए संयंत्र और सिंचाई प्रणालियों सहित कृषि उपकरणों में भी किया जाता है।
5सामग्री हैंडलिंगः स्लीविंग ड्राइव का व्यापक रूप से सामग्री हैंडलिंग अनुप्रयोगों में उपयोग किया जाता है, जैसे कि कन्वेयर सिस्टम, सामग्री लोडर और स्टैकर,कन्वेयर बेल्ट और अन्य उपकरणों के सटीक नियंत्रण के लिए.
6घुमावदार मेज: घुमावदार मेज घुमावदार ड्राइव के सबसे महत्वपूर्ण औद्योगिक उपयोगों में से एक है।वे विनिर्माण और मशीनिंग प्रक्रियाओं में नियोजित किया जा सकता है मशीनिंग के दौरान सटीक सूचकांक और काम के टुकड़े की स्थिति को सक्षम करने के लिए.
7समुद्री और अपतटीय उपकरण: घुमावदार उपकरणों और भारों को नियंत्रित करने की अनुमति देने के लिए जहाज क्रेन, अपतटीय ड्रिलिंग रिग और पोत पोजिशनिंग सिस्टम में स्लीविंग ड्राइव का उपयोग किया जाता है।
8हवाई कार्य प्लेटफार्मः लिफ्ट प्लेटफार्म और बाल्टी ट्रक कुछ ऐसे अनुप्रयोग हैं जिनमें काम के प्लेटफार्म की गति और स्थिति को नियंत्रित करने के लिए घुमावदार ड्राइव पाए जा सकते हैं।
9नवीकरणीय ऊर्जाः पवन और सौर ट्रैकिंग के अलावा, ऊर्जा कैप्चर उपकरणों के अभिविन्यास के लिए ज्वार और लहर ऊर्जा प्रणालियों में भी उनका उपयोग किया जाता है।
10उपग्रह डिश: स्लीविंग ड्राइव के उपग्रह डिश जैसे अनुप्रयोग होते हैं, जिन्हें कक्षा में उपग्रहों के साथ संचार बनाए रखने के लिए सटीक इंगित और ट्रैकिंग की आवश्यकता होती है।
11प्रसारण और निगरानी: प्रसारण प्रणालियों, रेडियो और टेलीविजन एंटेना और निगरानी प्राधिकरणों में एंटेना या कैमरे की गति को नियंत्रित करने के लिए घुमावदार ड्राइव का उपयोग देखा जा सकता है।
12स्वचालित विनिर्माण: इनका उपयोग स्वचालित विनिर्माण प्रक्रियाओं में भी किया जाता है, जिनमें सटीक घूर्णन आंदोलन और स्थिति की आवश्यकता होती है।
13रक्षा और एयरोस्पेस: इस क्षेत्र में इस्तेमाल होने वाले रडार सिस्टम, मिसाइल लांचर और दूरबीनों में स्लीविंग ड्राइव महत्वपूर्ण घटक हैं।
14मनोरंजन उद्योगः मनोरंजन पार्क की सवारी का घूर्णन नियंत्रण घूर्णन ड्राइव के लिए एक आवेदन क्षेत्र है, जिसमें फेरी व्हील और सवारी प्लेटफार्म शामिल हैं।
15दूरबीन और वेधशालाएं: खगोलीय वेधशालाएं और दूरबीन भी आकाशीय वस्तुओं को सटीक रूप से इंगित करने और ट्रैक करने के लिए स्विविंग ड्राइव पर निर्भर हैं।
16खनन और खनन उपकरण: अंत में, स्लीविंग ड्राइव का उपयोग खनन क्षेत्र में उपयोग की जाने वाली विभिन्न भारी मशीनों में किया जाता है, जैसे कि बाल्टी-व्हील एक्सकेवेटर और स्टैकर-रेक्लेमर।
ये उदाहरण विभिन्न औद्योगिक क्षेत्रों में घुमावदार ड्राइव की अनंत क्षमताओं को प्रदर्शित करते हैं।उन्हें कुशल और सुरक्षित संचालन के लिए अमूल्य घटक बनाता है.
सहायता और सेवाएं
सौर ट्रैकर स्लीव ड्राइव तकनीकी सहायता और सेवा
हांगटू में, हम अपने सोलर ट्रैकर स्लीव ड्राइव के लिए तकनीकी सहायता और सेवा प्रदान करते हैं।हमारी सेवाएं हमारे ग्राहकों की जरूरतों को पूरा करने और हमारे सौर ट्रैकर स्लीव ड्राइव के प्रदर्शन को अधिकतम करने के लिए डिज़ाइन की गई हैं.
तकनीकी सहायता और समस्या निवारण
हमारी तकनीकी सहायता टीम समर्थन और समस्या निवारण सेवाएं प्रदान करने के लिए उपलब्ध है। हम आपकी सौर ट्रैकर स्लीव ड्राइव की स्थापना, सेटअप और कॉन्फ़िगरेशन में आपकी सहायता कर सकते हैं।हमारी टीम आपके पास आने वाली किसी भी तकनीकी समस्या का निदान करने और हल करने में सहायता करने के लिए भी उपलब्ध है।.
रखरखाव और उन्नयन
हम यह सुनिश्चित करने के लिए रखरखाव और उन्नयन सेवाएं प्रदान करते हैं कि आपका सोलर ट्रैकर स्लीव ड्राइव हमेशा इष्टतम तरीके से चल रहा हो।
वारंटी और मरम्मत
हम अपने सोलर ट्रैकर स्लीव ड्राइव के लिए एक व्यापक वारंटी और मरम्मत सेवा प्रदान करते हैं। यदि आपको अपने सोलर ट्रैकर स्लीव ड्राइव के साथ कोई समस्या होती है, तो हम इसे जल्द से जल्द मरम्मत करेंगे।
पैकिंग और शिपिंग
सोलर ट्रैकर स्लीव ड्राइव उत्पादों को फोम या बुलबुला रैप के साथ सुरक्षित रूप से पैक किया जाता है और उत्पाद के आकार और वजन के आधार पर एक कार्डबोर्ड बॉक्स या प्लास्टिक कंटेनर में रखा जाता है।सभी उत्पादों को वितरण सुनिश्चित करने के लिए एक ट्रैकिंग नंबर के साथ भेज दिया जाता है.
सोलर ट्रैकर स्लीव ड्राइव उत्पादों के लिए मानक शिपिंग समय 3-5 कार्य दिवस है। अनुरोध पर एक्सप्रेस शिपिंग उपलब्ध है।
अक्सर पूछे जाने वाले प्रश्न
Q1: सोलर ट्रैकर स्लीव ड्राइव का ब्रांड और मॉडल क्या है?
उत्तर 1: सोलर ट्रैकर स्लेव ड्राइव एक हैंगटू वीई मॉडल है।
प्रश्न 2: सौर ट्रैकर स्लीव ड्राइव कहाँ से है?
A2: सोलर ट्रैकर स्लीव ड्राइव चांगझोउ, चीन से है।
Q3: सोलर ट्रैकर स्लीव ड्राइव का क्या प्रमाणन है?
A3: सोलर ट्रैकर स्लीव ड्राइव के पास CE और ISO9001 दोनों प्रमाणपत्र हैं।
Q4: सोलर ट्रैकर स्लीव ड्राइव की न्यूनतम ऑर्डर मात्रा क्या है?
A4: सोलर ट्रैकर स्लीव ड्राइव की न्यूनतम ऑर्डर मात्रा 1 है।
Q5: सोलर ट्रैकर स्लीव ड्राइव की मूल्य सीमा क्या है?
उत्तर: सोलर ट्रैकर स्लीव ड्राइव की कीमत 200 से 350 अमरीकी डालर है।
Q6: सोलर ट्रैकर स्लीव ड्राइव के लिए डिलीवरी का समय कितना है?
उत्तर: सौर ट्रैकर स्लीव ड्राइव के लिए डिलीवरी का समय 7 से 15 दिन है।
