उत्पाद विवरण:
|
| उत्पाद का प्रकार: | VE9 लंबवत | आउटपुट टॉर्क: | 7320 एनएम |
|---|---|---|---|
| शुद्धता: | 0.15° | परिचालन तापमान: | -40℃ से＋120℃ |
| वारंटी: | 5 वर्ष | गति सीमा: | 0.1-100 आरपीएम |
| सुरक्षा स्तर: | IP66 | सामग्री: | कच्चा लोहा |
| प्रमुखता देना: | 100 आरपीएम सोलर स्लीव ड्राइव,कम रखरखाव सौर ट्रैकर स्लीव ड्राइव,उच्च सटीकता के साथ सौर स्लीव ड्राइव |
||

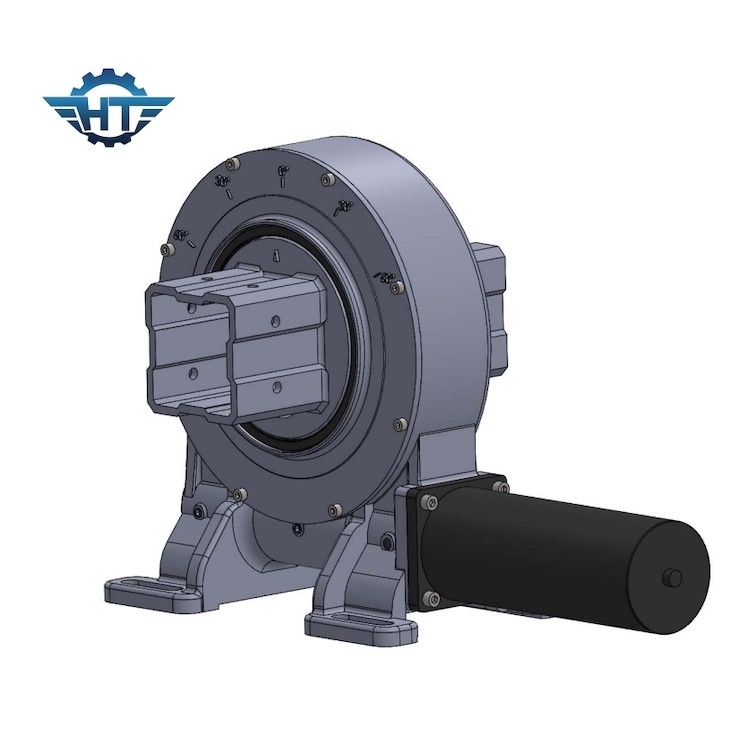

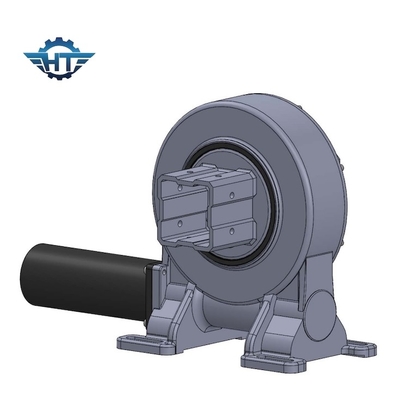

उच्च सटीकता के साथ कम रखरखाव सौर ट्रैकर स्लीव ड्राइव
उत्पाद का वर्णन
एक स्लीविंग ड्राइव, जिसे स्लीव ड्राइव या स्लीव लेयरिंग ड्राइव के रूप में भी जाना जाता है, एक यांत्रिक घटक है जिसका उपयोग विभिन्न अनुप्रयोगों में एक केंद्रीय अक्ष के चारों ओर एक भार के नियंत्रित घूर्णन को सक्षम करने के लिए किया जाता है।ये उपकरण आम तौर पर औद्योगिक मशीनरी में पाए जाते हैं, सौर ट्रैकिंग सिस्टम, पवन टरबाइन, निर्माण उपकरण और अन्य अनुप्रयोग जहां नियंत्रित और सटीक रोटेशन की आवश्यकता होती है।
नीचे एक घुमावदार ड्राइव की कुछ प्रमुख विशेषताएं और घटक दिए गए हैंः
मुख्य आवास: घुमावदार ड्राइव में आमतौर पर एक मजबूत, कॉम्पैक्ट आवास होता है जिसमें सभी आंतरिक घटक होते हैं।आवास भारी भार और पर्यावरण की स्थिति का सामना करने के लिए बनाया गया है.
केंद्रीय अक्ष: घुमावदार ड्राइव के केंद्र में एक केंद्रीय अक्ष है, जिसे अक्सर वर्म गियर कहा जाता है, जो घूर्णन आंदोलन के लिए धुरी बिंदु के रूप में कार्य करता है।
गियर तंत्र: घुमावदार ड्राइव का प्राथमिक कार्य घूर्णी गति को कोणीय गति में परिवर्तित करना है। यह एक गियर तंत्र के माध्यम से प्राप्त होता है,आम तौर पर एक कीड़ा पेंच और एक अंगूठी गियर से मिलकरकृमि स्क्रू रिंग गियर पर दांतों के साथ जुड़ता है, जिससे नियंत्रित घूर्णन की अनुमति मिलती है।
ड्राइव मोटरः घुमावदार ड्राइव के घूर्णन को नियंत्रित करने के लिए, एक बाहरी ड्राइव मोटर आमतौर पर जुड़ा होता है। मोटर लोड को घूमने के लिए आवश्यक टोक़ और शक्ति प्रदान करता है।
असर: उच्च गुणवत्ता वाले असर एक घुमावदार ड्राइव के महत्वपूर्ण घटक हैं। वे समर्थन प्रदान करते हैं और घर्षण को कम करते हैं, चिकनी और कुशल घूर्णन की अनुमति देते हैं।कुछ घुमावदार ड्राइव में स्थिरता बढ़ाने के लिए कई पंक्तियों के असर होते हैं.
सील और स्नेहन: आंतरिक घटकों को धूल, गंदगी और नमी से बचाने के लिए, घुमावदार ड्राइव सील और गास्केट से लैस होते हैं।पहनने और लंबे समय तक विश्वसनीयता सुनिश्चित करने के लिए उचित स्नेहन आवश्यक है.
घुमावदार ड्राइव को सुरक्षित रूप से आसपास के ढांचे से जोड़ने के लिए, आवेदन के आधार पर, घुमावदार ड्राइव को सुरक्षित रूप से संलग्न करने के लिए एक घुमावदार फ्लैंज शामिल किया जा सकता है।
आउटपुट गियर: कुछ स्लीविंग ड्राइव में एक आउटपुट गियर होता है, जो लोड से जुड़ा होता है जिसे घुमाया जाना चाहिए। इस गियर को आवेदन की विशिष्ट आवश्यकताओं के अनुरूप अनुकूलित किया जा सकता है।
स्लीविंग ड्राइव को भारी भारों को संभालने के लिए डिज़ाइन किया गया है और रोटेशन पर सटीक नियंत्रण प्रदान करता है, जिससे उन्हें विभिन्न अनुप्रयोगों के लिए आदर्श बनाया जाता है जिन्हें नियंत्रित गति की आवश्यकता होती है। उनकी बहुमुखी प्रतिभा, स्थायित्व,और अक्षीय और रेडियल दोनों भारों का समर्थन करने की क्षमता उन्हें निर्माण जैसे उद्योगों में मूल्यवान घटक बनाती है, नवीकरणीय ऊर्जा और विनिर्माण।
विशेषताएं
स्लीविंग ड्राइव का अवलोकन
एक स्लीविंग ड्राइव, जिसे स्लीव ड्राइव या स्लीव लेयरिंग ड्राइव के रूप में भी जाना जाता है, एक यांत्रिक घटक है जिसका उपयोग विभिन्न अनुप्रयोगों में एक केंद्रीय अक्ष के चारों ओर एक भार के नियंत्रित घूर्णन को सक्षम करने के लिए किया जाता है।वे आम तौर पर औद्योगिक मशीनरी में पाए जाते हैं, सौर ट्रैकिंग सिस्टम, पवन टरबाइन, निर्माण उपकरण और अन्य अनुप्रयोग जहां नियंत्रित और सटीक रोटेशन की आवश्यकता होती है।यहाँ एक घुमावदार ड्राइव की प्रमुख विशेषताओं और घटकों का एक विवरण है:
मुख्य आवास
घुमावदार ड्राइव में आमतौर पर एक मजबूत, कॉम्पैक्ट आवास होता है जिसमें सभी आंतरिक घटक होते हैं। आवास को भारी भार और पर्यावरणीय परिस्थितियों का सामना करने के लिए डिज़ाइन किया गया है।
मध्य अक्ष
घुमावदार ड्राइव के केंद्र में एक केंद्रीय धुरी है, जिसे अक्सर वर्म गियर कहा जाता है, जो घूर्णन आंदोलन के लिए धुरी बिंदु के रूप में कार्य करता है।
गियर तंत्र
घुमावदार ड्राइव का प्राथमिक कार्य घूर्णी गति को कोणीय गति में परिवर्तित करना है। यह एक गियर तंत्र के माध्यम से प्राप्त किया जाता है, जिसमें आमतौर पर एक कीड़ा पेंच और एक अंगूठी गियर होता है।कीड़ा पेंच अंगूठी गियर पर दांतों के साथ संलग्न करता है, नियंत्रित रोटेशन की अनुमति देता है।
ड्राइव मोटर
घुमावदार ड्राइव के घूर्णन को नियंत्रित करने के लिए, एक बाहरी ड्राइव मोटर आमतौर पर जुड़ा होता है। मोटर लोड को घुमाने के लिए आवश्यक टोक़ और शक्ति प्रदान करता है।
असर
उच्च-गुणवत्ता वाले बीयरिंग एक घुमावदार ड्राइव के महत्वपूर्ण घटक हैं। वे समर्थन प्रदान करते हैं और घर्षण को कम करते हैं, चिकनी और कुशल घूर्णन की अनुमति देते हैं।कुछ घुमावदार ड्राइव में स्थिरता बढ़ाने के लिए कई पंक्तियों के असर होते हैं.
सील और स्नेहन
आंतरिक घटकों को धूल, गंदगी और नमी से बचाने के लिए, घुमावदार ड्राइव सील और गास्केट से लैस होते हैं। पहनने को कम करने और दीर्घकालिक विश्वसनीयता सुनिश्चित करने के लिए उचित स्नेहन आवश्यक है।
माउंटिंग फ्लैंज
आवेदन के आधार पर, घुमावदार ड्राइव को सुरक्षित रूप से आसपास की संरचना से जोड़ने के लिए एक माउंटिंग फ्लैंज शामिल किया जा सकता है।
आउटपुट गियर
कुछ घुमावदार ड्राइव में एक आउटपुट गियर होता है, जो लोड से जुड़ा होता है जिसे घुमाया जाना चाहिए। इस गियर को एप्लिकेशन की विशिष्ट आवश्यकताओं के अनुरूप अनुकूलित किया जा सकता है।
स्लीविंग ड्राइव को भारी भारों को संभालने के लिए डिज़ाइन किया गया है और रोटेशन पर सटीक नियंत्रण प्रदान करता है, जिससे उन्हें विभिन्न अनुप्रयोगों के लिए आदर्श बनाया जाता है जिन्हें नियंत्रित गति की आवश्यकता होती है। उनकी बहुमुखी प्रतिभा, स्थायित्व,और अक्षीय और रेडियल दोनों भारों का समर्थन करने की क्षमता उन्हें निर्माण जैसे उद्योगों में मूल्यवान घटक बनाती है, नवीकरणीय ऊर्जा और विनिर्माण।
तकनीकी मापदंड
ग्रह गियर रिड्यूसर के विभिन्न आकारों के लिए अनुपात और टोक़
हमारे ग्रह गियर reducers अपने आवेदन के लिए विभिन्न टोक़ और अनुपात आवश्यकताओं को प्रदान कर सकते हैं। ये उत्पाद 40% दक्षता के साथ अत्यधिक कुशल हैं, और सटीकता दर 0 तक पहुंच जाती है।150 या उससे कम.
इन रेड्यूसरों का कार्य तापमान -40°C से +120°C तक होता है, वे स्व-लॉकिंग होते हैं और आईपी ग्रेड 66 तक होता है। अक्षीय भार और रेडियल भार आपकी आवश्यकताओं को पूरा करने के लिए भी भिन्न हो सकते हैं।
यहाँ हम पेशकश कर रहे हैं कि reducers के कुछ उदाहरण हैं. मॉडल, नामित आउटपुट टॉर्क, पकड़ टॉर्क, झुकाव टॉर्क, अक्षीय भार, रेडियल भार, अनुपात, दक्षता, सटीकता, आईपी,कार्य तापमान, स्व-लॉकिंग और वजन नीचे दी गई तालिका में लिखे गए हैं।
तकनीकी मापदंड
|
मॉडल |
नामित आउटपुट टॉर्क (एन.एम.) |
रखरखाव टोक़ (kN.m) |
झुकाव टोक़ (kN.m) |
अक्षीय भार (kN) |
रेडियल लोड (kN) |
अनुपात |
दक्षता |
सटीकता (डिग्री) |
आईपी |
कार्यरत Tep ((°C) |
स्व-लॉकिंग |
वजन (किलो) |
|
3" |
806 |
9 |
5 |
22 |
15 |
31:1 |
४०% |
≤0.15 |
66 |
-40+80 |
हाँ |
12 किलो |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
४०% |
≤0.15 |
66 |
-40+80 |
हाँ |
18 किलो |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
४०% |
≤0.15 |
66 |
-40+80 |
हाँ |
32 किलो |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
४०% |
≤0.15 |
66 |
-40+80 |
हाँ |
28 किलो |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
४०% |
≤0.15 |
66 |
-40+80 |
हाँ |
52 किलो |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
४०% |
≤0.15 |
66 |
-40+80 |
हाँ |
65 किलोग्राम |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
४०% |
≤0.15 |
66 |
-40+80 |
हाँ |
88 किलो |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
४०% |
≤0.15 |
66 |
-40+80 |
हाँ |
135 किलो |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
४०% |
≤0.15 |
66 |
-40+80 |
हाँ |
192 किलो |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
४०% |
≤0.15 |
66 |
-40+80 |
हाँ |
251 किलो |
आवेदन
घुमावदार ड्राइव का व्यापक रूप से विभिन्न उद्योगों और उपकरणों में उपयोग किया जाता है, जहां नियंत्रित घूर्णन, सटीक स्थिति और भार सहन करने की क्षमता आवश्यक है।उन्हें सौर पैनलों और सरणी को सूर्य की ओर उन्मुख करने के लिए सौर ट्रैकिंग सिस्टम में महत्वपूर्ण अनुप्रयोग मिलते हैंपवन टरबाइनों में नासेल और ब्लेड के अभिविन्यास को नियंत्रित करने के लिए; निर्माण मशीनरी में जैसे कि खुदाई मशीन, क्रेन और कंक्रीट पंप; कृषि उपकरण,जैसे कि कटाई संयंत्र और सिंचाई प्रणालीकन्वेयर सिस्टम, सामग्री लोडर और स्टैकर; विनिर्माण और मशीनिंग प्रक्रियाओं में घूर्णी टेबल; समुद्री और अपतटीय उपकरण जिसमें जहाज क्रेन, अपतटीय ड्रिलिंग रिग शामिल हैं,और पोत की स्थिति निर्धारण प्रणाली; लिफ्ट प्लेटफार्म और बाल्टी ट्रक उच्च क्षेत्रों तक पहुँच प्रदान करने के लिए; ज्वार और लहर ऊर्जा दोनों प्रणालियों में; उपग्रह डिश;रेडियो और टेलीविजन प्रसारण एंटेना और निगरानी कैमरा प्रणालीस्वचालित विनिर्माण प्रक्रियाएं; रडार, मिसाइल लांचर और दूरबीन सहित सैन्य अनुप्रयोगों में; मनोरंजक पार्क की सवारी, जैसे कि फिरिस व्हील्स और घूर्णन प्लेटफार्म; और अंत में,खगोलीय वेधशालाएं और दूरबीन, साथ ही भारी खनन और खदान उपकरण।
इन उदाहरणों से यह स्पष्ट होता है कि इन ड्राइवों की बहुमुखी प्रतिभा कितनी है, और उन सभी उद्योगों और अनुप्रयोगों में वे कितने आवश्यक हैं जिन्हें सटीक रोटेशन और नियंत्रण की आवश्यकता होती है,मशीनों के कुशल और सुरक्षित संचालन के लिए.
