उत्पाद विवरण:
|
| वारंटी: | 5 वर्ष | गति सीमा: | 0.1-100 आरपीएम |
|---|---|---|---|
| संकल्प: | 0.01° | आउटपुट टॉर्क: | 7320 एनएम |
| शुद्धता: | 0.15° | सुरक्षा स्तर: | IP66 |
| इनपुट वोल्ट: | 24 वी | मोटर: | ग्रहों का गियरबॉक्स |
| प्रमुखता देना: | कम शोर सौर ट्रैकर स्लीव ड्राइव,उच्च दक्षता सौर ट्रैकर स्लीव ड्राइव,टिकाऊ संचालन सौर स्लीव ड्राइव |
||

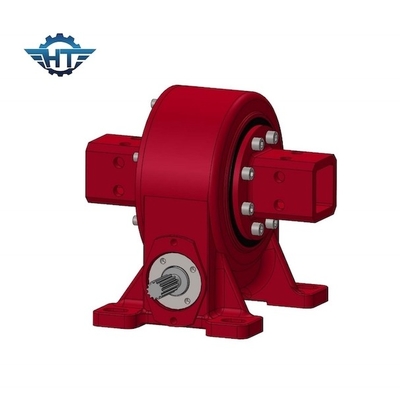

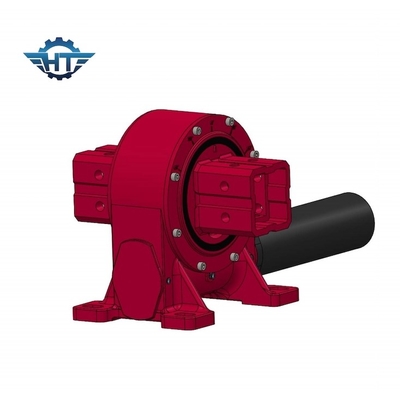

विस्तृत तापमान सीमा के साथ सटीक-इंजीनियर सौर ट्रैकर स्लीव ड्राइव
उत्पाद का वर्णन
एक स्लीविंग ड्राइव, जिसे स्लीव ड्राइव या स्लीव असर ड्राइव के रूप में भी जाना जाता है, एक केंद्रीय अक्ष के चारों ओर नियंत्रित घूर्णन की सुविधा के लिए डिज़ाइन किया गया एक यांत्रिक घटक है।इसका उपयोग विभिन्न अनुप्रयोगों में किया जाता है जहां नियंत्रित और सटीक घूर्णन आंदोलन महत्वपूर्ण है. यहाँ स्लीविंग ड्राइव का विस्तृत विवरण दिया गया हैः
1मुख्य घटक
आवास: स्लीविंग ड्राइव में एक मजबूत आवास होता है जिसमें सभी आंतरिक घटक होते हैं। यह आवास भारी भार और कठोर पर्यावरणीय परिस्थितियों को सहन करने के लिए इंजीनियर किया गया है।
केंद्रीय धुरी (वर्म गियर): घुमावदार ड्राइव के केंद्र में एक केंद्रीय धुरी है, जिसे अक्सर वर्म गियर कहा जाता है। यह घूर्णन आंदोलन के लिए धुरी बिंदु के रूप में कार्य करता है।
गियर तंत्र: घुमावदार ड्राइव का प्राथमिक कार्य घूर्णी गति को कोणीय गति में परिवर्तित करना है। यह एक गियर तंत्र के माध्यम से प्राप्त होता है,आम तौर पर एक कीड़ा पेंच और एक अंगूठी गियर से बना हैकृमि पेंच रिंग गियर पर दांतों के साथ जाली, नियंत्रित रोटेशन सक्षम बनाता है।
ड्राइव मोटर: घुमावदार ड्राइव के घूर्णन को नियंत्रित करने के लिए एक बाहरी ड्राइव मोटर आमतौर पर जुड़ा होता है। मोटर लोड को घुमाने के लिए आवश्यक टोक़ और शक्ति प्रदान करता है।
2. असर:
घुमावदार ड्राइव में उच्च गुणवत्ता वाले बीयरिंग शामिल होते हैं, जो समर्थन प्रदान करते हैं और घर्षण को कम करते हैं। यह चिकनी और कुशल घूर्णन की अनुमति देता है।कुछ घुमावदार ड्राइव में स्थिरता बढ़ाने के लिए कई पंक्तियों के असर होते हैं.
3सील और स्नेहन:
धूल, गंदगी और नमी से आंतरिक घटकों की सुरक्षा के लिए, घुमावदार ड्राइव सील और गास्केट से लैस हैं। पहनने को कम करने और लंबे समय तक विश्वसनीयता सुनिश्चित करने के लिए उचित स्नेहन आवश्यक है.
4घुड़सवार फ्लैंज:
आवेदन के आधार पर, घुमावदार ड्राइव को सुरक्षित रूप से आसपास की संरचना से जोड़ने के लिए एक माउंटिंग फ्लैंज शामिल किया जा सकता है।
5आउटपुट गियरः
कुछ घुमावदार ड्राइव में एक आउटपुट गियर होता है, जो लोड से जुड़ा होता है जिसे घुमाया जाना चाहिए। इस गियर को एप्लिकेशन की विशिष्ट आवश्यकताओं के अनुरूप अनुकूलित किया जा सकता है।
6विशेषताएं:
स्लीविंग ड्राइव अपनी उच्च भार सहन क्षमता, कॉम्पैक्ट डिजाइन, सटीक स्थिति और निरंतर 360 डिग्री घूर्णन क्षमता के लिए जाने जाते हैं। वे न्यूनतम प्रतिक्रिया, उच्च विश्वसनीयता,और अक्षीय और रेडियल दोनों भारों को संभालने के लिए पर्याप्त बहुमुखी हैं.
7अनुप्रयोग:
घुमावदार ड्राइव का उपयोग सौर ट्रैकिंग सिस्टम, पवन टरबाइन, निर्माण उपकरण, कृषि मशीनरी, समुद्री अनुप्रयोग, सामग्री हैंडलिंग,और भी बहुत कुछ.
8अनुकूलन:
स्लीविंग ड्राइव को विशिष्ट अनुप्रयोग आवश्यकताओं को पूरा करने के लिए अनुकूलित किया जा सकता है, जिसमें गियर अनुपात, आउटपुट टॉर्क और माउंटिंग कॉन्फ़िगरेशन शामिल हैं।
9पर्यावरणीय प्रतिरोध:
कई घुमावदार ड्राइव कठोर पर्यावरणीय परिस्थितियों का सामना करने के लिए डिज़ाइन किए गए हैं, जैसे कि चरम तापमान, आर्द्रता और संक्षारक वातावरण।
घुमावदार ड्राइव उद्योगों में महत्वपूर्ण घटक हैं जहां नियंत्रित रोटेशन और सटीक स्थिति की आवश्यकता होती है। उनकी बहुमुखी प्रतिभा, स्थायित्व,और भारी भारों को सहन करने की क्षमता उन्हें विभिन्न अनुप्रयोगों में मूल्यवान बनाती है, जो मशीनरी और उपकरणों की दक्षता और विश्वसनीयता में योगदान देता है।
तकनीकी मापदंड
प्लैनेटरी रिड्यूसर का पैरामेट्रिक अवलोकन
प्लैनेटरी रिड्यूसर एक प्रकार का गियरबॉक्स है जो गति को कम करने और टोक़ को बढ़ाने के लिए कई गियर पहियों को घुमाकर काम करता है। इस प्रकार के गियरबॉक्स का व्यापक रूप से जीवन के लगभग हर क्षेत्र में उपयोग किया जाता है।नीचे दी गई तालिका में ग्रहों के घटकों के प्रत्येक मॉडल का विवरण है, जिसमें नामित आउटपुट टॉर्क, होल्डिंग टॉर्क, टिल्टिंग टॉर्क, अक्षीय भार, रेडियल भार, अनुपात, दक्षता, सटीकता, आईपी, कार्य तापमान, स्व-लॉकिंग और वजन शामिल हैं।
|
मॉडल |
नामित आउटपुट टॉर्क (एन.एम.) |
रखरखाव टोक़ (kN.m) |
झुकाव टोक़ (kN.m) |
अक्षीय भार (kN) |
रेडियल लोड (kN) |
अनुपात |
दक्षता |
सटीकता (डिग्री) |
आईपी |
कार्यरत Tep ((°C) |
स्व-लॉकिंग |
वजन (किलो) |
|
3" |
806 |
9 |
5 |
22 |
15 |
31:1 |
४०% |
≤0.15 |
66 |
-40+80 |
हाँ |
12 किलो |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
४०% |
≤0.15 |
66 |
-40+80 |
हाँ |
18 किलो |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
४०% |
≤0.15 |
66 |
-40+80 |
हाँ |
32 किलो |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
४०% |
≤0.15 |
66 |
-40+80 |
हाँ |
28 किलो |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
४०% |
≤0.15 |
66 |
-40+80 |
हाँ |
52 किलो |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
४०% |
≤0.15 |
66 |
-40+80 |
हाँ |
65 किलोग्राम |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
४०% |
≤0.15 |
66 |
-40+80 |
हाँ |
88 किलो |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
४०% |
≤0.15 |
66 |
-40+80 |
हाँ |
135 किलो |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
४०% |
≤0.15 |
66 |
-40+80 |
हाँ |
192 किलो |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
४०% |
≤0.15 |
66 |
-40+80 |
हाँ |
251 किलो |
उपरोक्त आंकड़ों से पता चलता है कि ग्रहों के reducers काफी सुविधाओं की एक श्रृंखला है और विभिन्न परिदृश्यों के लिए लागू किया जा सकता है। इसके अलावा इस तरह के गियर उच्च दक्षता प्रदान करता है,अच्छी सटीकता और विश्वसनीय कठोरताइसे व्यापक रूप से लागू किया जा सकता है।
सहायता और सेवाएं
सौर ट्रैकर स्लीव ड्राइव तकनीकी सहायता और सेवाएं
सोलर ट्रैकर में, हम समझते हैं कि एक सफल उत्पाद की कुंजी उपयोगकर्ताओं को सर्वोत्तम संभव तकनीकी सहायता और सेवाएं प्रदान करना है।हमारा लक्ष्य यह सुनिश्चित करना है कि हमारे ग्राहकों को उपलब्ध उच्चतम स्तर की तकनीकी सहायता और सेवाएं प्राप्त हों।.
हम अपने सोलर ट्रैकर स्लीव ड्राइव उत्पाद के लिए विभिन्न प्रकार के तकनीकी समर्थन और सेवाएं प्रदान करते हैं। इनमें शामिल हैंः
टेलीफोन या ईमेल के माध्यम से तकनीकी सहायता।
ऑनलाइन तकनीकी सहायता और समस्या निवारण।
रखरखाव और मरम्मत सेवाएं।
प्रतिस्थापन भागों.
यदि आपके कोई प्रश्न हैं या हमारे सोलर ट्रैकर स्लीव ड्राइव के साथ किसी भी सहायता की आवश्यकता है, तो कृपया हमसे संपर्क करें और अनुभवी तकनीशियनों की हमारी टीम मदद करने में प्रसन्न होगी।
पैकिंग और शिपिंग
सौर ट्रैकर स्लेव ड्राइव पैकेजिंग और शिपिंग
सौर ट्रैकर स्लीव ड्राइव को एक मजबूत प्लीवून बॉक्स में पैक किया जाता है, जिसमें सुरक्षा प्रदान करने के लिए एक आंतरिक फोम या कार्बोर्ड होता है।फिर इसे कूरियर या एयर फ्रेट द्वारा ग्राहक के निर्दिष्ट वितरण पते पर भेज दिया जाता है.
