उत्पाद विवरण:
|
| इनपुट वोल्ट: | 24 वी | सुरक्षा स्तर: | IP66 |
|---|---|---|---|
| वारंटी: | 5 वर्ष | आवेदन: | पीवी सोलर ट्रैकिंग सिस्टम |
| शोर स्तर: | ≤50dB | उत्पाद का नाम: | सोलर ट्रैकर स्लीव ड्राइव |
| वजन: | 23 किग्रा | परिचालन तापमान: | -40℃ से＋120℃ |
| प्रमुखता देना: | RS485 इंटरफेस सोलर स्लीव ड्राइव,24 वी सौर ट्रैकिंग स्लीव ड्राइव,पीवी सौर ट्रैकिंग स्लेव ड्राइव |
||

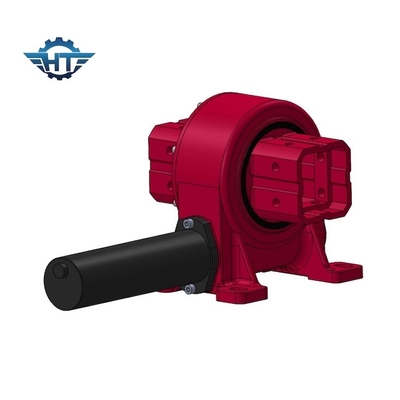

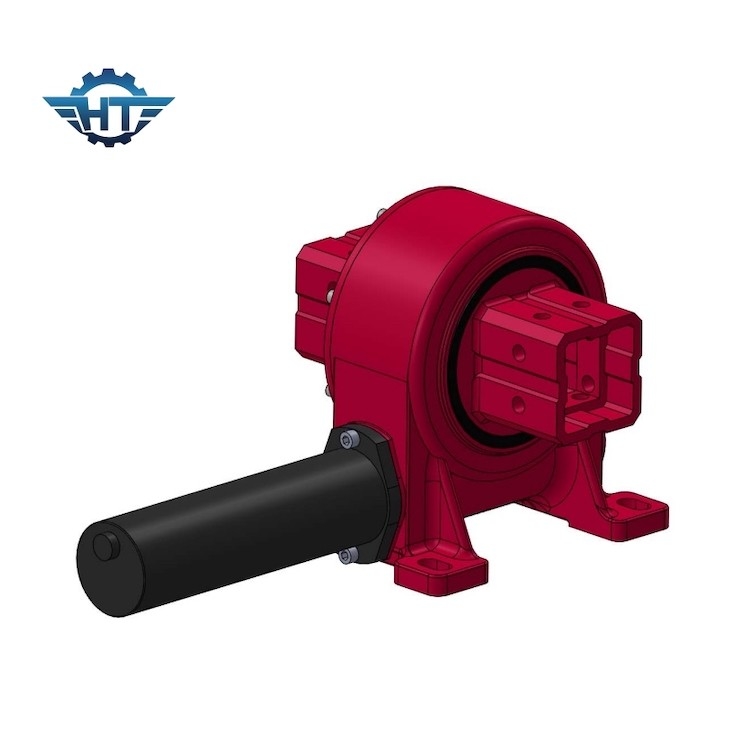

3600 पीपीआर रिज़ॉल्यूशन और आरएस485 इंटरफेस के साथ उन्नत सौर ट्रैकिंग सिस्टम
उत्पाद का वर्णन
एक स्लीविंग ड्राइव, जिसे स्लीव ड्राइव या स्लीव लेयरिंग ड्राइव के रूप में भी जाना जाता है, एक यांत्रिक घटक है जिसका उपयोग विभिन्न अनुप्रयोगों में एक केंद्रीय अक्ष के चारों ओर एक भार के नियंत्रित घूर्णन को सक्षम करने के लिए किया जाता है।ये उपकरण आम तौर पर औद्योगिक मशीनरी में पाए जाते हैं, सौर ट्रैकिंग सिस्टम, पवन टरबाइन, निर्माण उपकरण और अन्य अनुप्रयोग जहां नियंत्रित और सटीक रोटेशन की आवश्यकता होती है।
यहाँ एक घुमावदार ड्राइव की मुख्य विशेषताओं और घटकों का विवरण दिया गया हैः
मुख्य आवास: स्लीविंग ड्राइव में आमतौर पर एक मजबूत, कॉम्पैक्ट आवास होता है जिसमें सभी आंतरिक घटक होते हैं।आवास भारी भार और पर्यावरण की स्थिति का सामना करने के लिए बनाया गया है.
केंद्रीय धुरी: घुमावदार ड्राइव के केंद्र में एक केंद्रीय धुरी है, जिसे अक्सर वर्म गियर कहा जाता है, जो घूर्णन आंदोलन के लिए धुरी बिंदु के रूप में कार्य करता है।
गियर तंत्र: घुमावदार ड्राइव का प्राथमिक कार्य घूर्णी गति को कोणीय गति में परिवर्तित करना है। यह एक गियर तंत्र के माध्यम से प्राप्त होता है,आम तौर पर एक कीड़ा पेंच और एक अंगूठी गियर से मिलकरकृमि स्क्रू रिंग गियर पर दांतों के साथ जुड़ता है, जिससे नियंत्रित घूर्णन की अनुमति मिलती है।
ड्राइव मोटरः घुमावदार ड्राइव के घूर्णन को नियंत्रित करने के लिए, एक बाहरी ड्राइव मोटर आमतौर पर जुड़ा होता है। मोटर लोड को घूमने के लिए आवश्यक टोक़ और शक्ति प्रदान करता है।
असरः उच्च गुणवत्ता वाले असर एक स्विंग ड्राइव के महत्वपूर्ण घटक हैं। वे समर्थन प्रदान करते हैं और घर्षण को कम करते हैं, चिकनी और कुशल घूर्णन की अनुमति देते हैं।कुछ घुमावदार ड्राइव में स्थिरता बढ़ाने के लिए कई पंक्तियों के असर होते हैं.
सील और स्नेहन: आंतरिक घटकों को धूल, गंदगी और नमी से बचाने के लिए, घुमावदार ड्राइव सील और गास्केट से लैस होते हैं।पहनने और लंबे समय तक विश्वसनीयता सुनिश्चित करने के लिए उचित स्नेहन आवश्यक है.
घुमावदार ड्राइव को सुरक्षित रूप से आसपास के ढांचे से जोड़ने के लिए, आवेदन के आधार पर, घुमावदार ड्राइव को सुरक्षित रूप से संलग्न करने के लिए एक घुमावदार फ्लैंज शामिल किया जा सकता है।
आउटपुट गियर: कुछ स्लीविंग ड्राइव में एक आउटपुट गियर होता है, जो लोड से जुड़ा होता है जिसे घुमाया जाना चाहिए। इस गियर को आवेदन की विशिष्ट आवश्यकताओं के अनुरूप अनुकूलित किया जा सकता है।
स्लीविंग ड्राइव को भारी भारों को संभालने के लिए डिज़ाइन किया गया है और रोटेशन पर सटीक नियंत्रण प्रदान करता है, जिससे उन्हें विभिन्न अनुप्रयोगों के लिए आदर्श बनाया जाता है जिन्हें नियंत्रित गति की आवश्यकता होती है। उनकी बहुमुखी प्रतिभा, स्थायित्व,और अक्षीय और रेडियल दोनों भारों को सहन करने की क्षमता उन्हें निर्माण जैसे उद्योगों में मूल्यवान घटक बनाती है, नवीकरणीय ऊर्जा और विनिर्माण।
तकनीकी मापदंड
नीचे उपलब्ध विभिन्न मॉडलों का संक्षिप्त विवरण दिया गया हैः
|
मॉडल |
नामित आउटपुट टॉर्क (एन.एम.) |
रखरखाव टोक़ (kN.m) |
झुकाव टोक़ (kN.m) |
अक्षीय भार (kN) |
रेडियल लोड (kN) |
अनुपात |
दक्षता |
सटीकता (डिग्री) |
आईपी |
कार्यरत Tep ((°C) |
स्व-लॉकिंग |
वजन (किलो) |
|
3" |
806 |
9 |
5 |
22 |
15 |
31:1 |
४०% |
≤0.15 |
66 |
-40+80 |
हाँ |
12 किलो |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
४०% |
≤0.15 |
66 |
-40+80 |
हाँ |
18 किलो |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
४०% |
≤0.15 |
66 |
-40+80 |
हाँ |
32 किलो |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
४०% |
≤0.15 |
66 |
-40+80 |
हाँ |
28 किलो |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
४०% |
≤0.15 |
66 |
-40+80 |
हाँ |
52 किलो |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
४०% |
≤0.15 |
66 |
-40+80 |
हाँ |
65 किलोग्राम |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
४०% |
≤0.15 |
66 |
-40+80 |
हाँ |
88 किलो |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
४०% |
≤0.15 |
66 |
-40+80 |
हाँ |
135 किलो |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
४०% |
≤0.15 |
66 |
-40+80 |
हाँ |
192 किलो |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
४०% |
≤0.15 |
66 |
-40+80 |
हाँ |
251 किलो |
आवेदन
घुमावदार ड्राइव का व्यापक रूप से विभिन्न उद्योगों और अनुप्रयोगों में उपयोग किया जाता है जहां नियंत्रित रोटेशन, सटीक स्थिति और लोड-असर क्षमता कुशल संचालन के लिए आवश्यक हैं।सौर ट्रैकिंग सिस्टम से लेकर पवन टरबाइन तकवे कृषि मशीनरी, सामग्री हैंडलिंग उपकरण, कृषि मशीनरी और अन्य उपकरणों में भी उपयोग किए जाते हैं।समुद्री और अपतटीय उपकरण, हवाई कार्य प्लेटफार्म, नवीकरणीय ऊर्जा प्रणाली, उपग्रह डिश, प्रसारण प्रणाली, निगरानी प्रणाली, स्वचालित विनिर्माण प्रक्रियाएं, रक्षा और एयरोस्पेस अनुप्रयोग,मनोरंजन पार्क की सवारी, दूरबीन, और खनन और खदान उपकरण।
घुमावदार ड्राइव की बहुमुखी प्रतिभा और उनके अनुप्रयोगों की एक विस्तृत श्रृंखला में महत्व बेजोड़ है। ऊर्जा उत्पादन से मनोरंजन और रक्षा से लेकर विनिर्माण तक,घुमावदार ड्राइव विभिन्न घटकों के कुशल आंदोलन और सटीक स्थिति को सक्षम करते हैं, विभिन्न उद्योगों में सुरक्षित और कुशल संचालन सुनिश्चित करता है।
सहायता और सेवाएं
सौर ट्रैकर स्लीव ड्राइव तकनीकी सहायता और सेवाएं
अनुभवी इंजीनियरों की हमारी टीम आपको समस्याओं की पहचान करने में मदद करेगी और आपके सामने आने वाली किसी भी समस्या के समाधान प्रदान करेगी। हम रखरखाव सेवाओं की एक श्रृंखला भी प्रदान करते हैं,नियमित निवारक रखरखाव से लेकर आपातकालीन मरम्मत और प्रतिस्थापन तक.
हम अपने ग्राहकों के लिए तकनीकी सहायता और सेवाएं प्रदान करते हैं, पेशेवरों की एक समर्पित टीम के साथ जो आपके प्रश्नों और चिंताओं का उत्तर देने के लिए हमेशा उपलब्ध हैं।हमारी टीम सौर ट्रैकर स्लीव ड्राइव प्रौद्योगिकी के सभी पहलुओं में उच्च प्रशिक्षित और जानकार है, और आपको सलाह और विशेषज्ञता प्रदान कर सकते हैं जो आपको अपने सिस्टम को शीर्ष स्थिति में चलाने के लिए आवश्यक है।
हम अनुकूलित सेवाओं की एक श्रृंखला भी प्रदान करते हैं, जिसमें अनुकूलित स्थापना सुझाव और समस्या निवारण शामिल हैं।हमारी टीम आपके सिस्टम में संभावित कमजोर बिंदुओं की पहचान करने के लिए आपके साथ काम कर सकती है और इष्टतम प्रदर्शन सुनिश्चित करने के लिए अनुकूलित समाधान प्रदान कर सकती है.
हमारे तकनीकी समर्थन और सेवाओं को आपके सौर ट्रैकर स्लीव ड्राइव उत्पाद के साथ सबसे अच्छा संभव अनुभव देने के लिए डिज़ाइन किया गया है। यदि आपके कोई प्रश्न या चिंताएं हैं, तो हम आपको बता सकते हैं।कृपया हमसे संपर्क करने में संकोच न करें.
पैकिंग और शिपिंग
सौर ट्रैकर स्लेव ड्राइव पैकेजिंग और शिपिंग में शामिल हैंः
उच्च गुणवत्ता वाली पैकेजिंग सामग्री जैसे कि वायु बुलबुला लिपटे, सिकुड़ने वाले लिपटे और फोम डशिंग।
उत्पाद को सुरक्षित रूप से एक सुरक्षात्मक बॉक्स में बंद किया जाएगा।
उत्पाद पर एक ट्रैकिंग नंबर लगा होगा और निर्दिष्ट पते पर भेज दिया जाएगा।
