उत्पाद विवरण:
|
| एनकोडर: | वैकल्पिक | आवेदन: | सौर ट्रैकिंग प्रणाली |
|---|---|---|---|
| गति सीमा: | 0.1-1 आरपीएम | शुद्धता: | 0.15° |
| परिचालन तापमान: | -40℃ से＋120℃ | उत्पाद का नाम: | सोलर ट्रैकर स्लीव ड्राइव |
| टॉर्कः: | 7320 एनएम | इनपुट वोल्ट: | 24 वी |
| प्रमुखता देना: | तेजी से प्रतिक्रिया सौर ट्रैकर स्लीव ड्राइव,औद्योगिक के लिए सौर ट्रैकर स्लीव ड्राइव,1 आरपीएम सौर ट्रैकर ड्राइव |
||

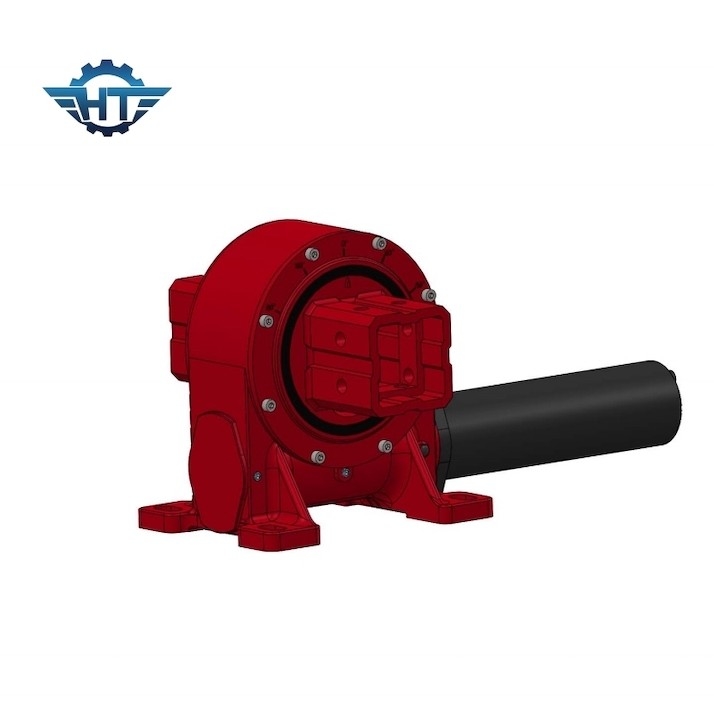

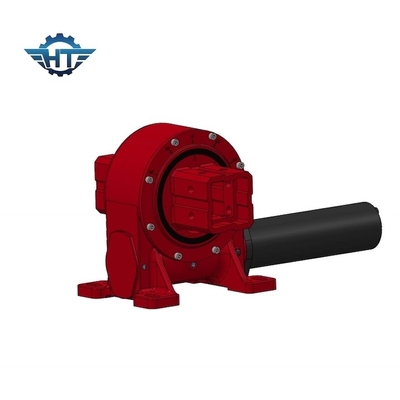

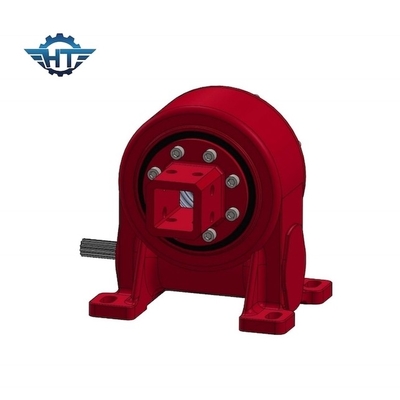

0.01° उच्च-रिज़ॉल्यूशन IP66 सोलर ट्रैकर स्लीविंग ड्राइव
उत्पाद का वर्णन
एक स्लीविंग ड्राइव, जिसे स्लीव ड्राइव या स्लीव लेयरिंग ड्राइव के रूप में भी जाना जाता है, एक यांत्रिक घटक है जिसका उपयोग विभिन्न अनुप्रयोगों में एक केंद्रीय अक्ष के चारों ओर एक भार के नियंत्रित घूर्णन को सक्षम करने के लिए किया जाता है।ये उपकरण नियंत्रित गति के लिए एक विश्वसनीय और मजबूत समाधान प्रदान करते हैं, और आमतौर पर औद्योगिक मशीनरी, सौर ट्रैकिंग सिस्टम, पवन टरबाइन, निर्माण उपकरण और अन्य अनुप्रयोगों में पाए जाते हैं जिन्हें सटीक घूर्णन की आवश्यकता होती है।घुमावदार ड्राइव आम तौर पर एक मजबूत से मिलकर बनता है, कॉम्पैक्ट आवास जिसमें सभी आंतरिक घटक शामिल हैं, जो भारी भार और पर्यावरणीय परिस्थितियों का सामना करने के लिए डिज़ाइन किए गए हैं।जिसे अक्सर कीड़ा गियर कहा जाता है, जो घूर्णन आंदोलन के लिए धुरी बिंदु के रूप में कार्य करता है और एक बाहरी ड्राइव मोटर से जुड़ा होता है जो लोड को घुमाने के लिए आवश्यक टोक़ और शक्ति प्रदान करता है। उच्च गुणवत्ता वाले बीयरिंग, सील,और स्नेहन घुमावदार ड्राइव के अभिन्न घटक हैंअसर कुशल घूर्णन के लिए समर्थन प्रदान करते हैं और घर्षण को कम करते हैं, जबकि सील और स्नेहन आंतरिक घटकों को धूल, गंदगी और नमी से बचाते हैं,और दीर्घकालिक विश्वसनीयता सुनिश्चित करेंआवेदन के आधार पर, घुमावदार ड्राइव में उपकरण को आसपास के संरचना से सुरक्षित रूप से संलग्न करने के लिए एक माउंटिंग फ्लैंज और रोटेशन की आवश्यकता वाले भार को जोड़ने के लिए एक आउटपुट गियर शामिल हो सकता है।घुमावदार ड्राइव कई प्रकार के अनुप्रयोगों के लिए कई प्रकार के फायदे प्रदान करते हैं, उनकी ताकत और सटीकता उनके दो मुख्य लाभ हैं। उनकी बहुमुखी प्रतिभा, स्थायित्व,और अक्षीय और रेडियल दोनों भारों को सहन करने की क्षमता उन्हें निर्माण जैसे उद्योगों में विशेष रूप से मूल्यवान बनाती है, नवीकरणीय ऊर्जा और विनिर्माण।
तकनीकी मापदंड
स्वचालित ट्रांसमिशन प्रणालियों में व्यापक रूप से उपयोग किए जाने वाले प्लैनेटरी रिड्यूसर एक प्रकार के यांत्रिक उपकरण हैं जिनका उपयोग मोटर की गति को कम करने के लिए किया जाता है जबकि टोक़ बढ़ता है।ऊपर दी गई तालिका में नामित आउटपुट टॉर्क दिखाया गया है, रखरखाव टोक़, झुकाव टोक़, अक्षीय भार, रेडियल भार, अनुपात, दक्षता, सटीकता, आईपी सुरक्षा, कार्य तापमान, स्व-लॉकिंग गुण,विभिन्न आकारों के ग्रहों के घटकों के लिए वजन की जानकारी.
|
मॉडल |
नामित आउटपुट टॉर्क (एन.एम.) |
रखरखाव टोक़ (kN.m) |
झुकाव टोक़ (kN.m) |
अक्षीय भार (kN) |
रेडियल लोड (kN) |
अनुपात |
दक्षता |
सटीकता (डिग्री) |
आईपी |
कार्यरत Tep ((°C) |
स्व-लॉकिंग |
वजन (किलो) |
|
3" |
806 |
9 |
5 |
22 |
15 |
31:1 |
४०% |
≤0.15 |
66 |
-40+80 |
हाँ |
12 किलो |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
४०% |
≤0.15 |
66 |
-40+80 |
हाँ |
18 किलो |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
४०% |
≤0.15 |
66 |
-40+80 |
हाँ |
32 किलो |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
४०% |
≤0.15 |
66 |
-40+80 |
हाँ |
28 किलो |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
४०% |
≤0.15 |
66 |
-40+80 |
हाँ |
52 किलो |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
४०% |
≤0.15 |
66 |
-40+80 |
हाँ |
65 किलोग्राम |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
४०% |
≤0.15 |
66 |
-40+80 |
हाँ |
88 किलो |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
४०% |
≤0.15 |
66 |
-40+80 |
हाँ |
135 किलो |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
४०% |
≤0.15 |
66 |
-40+80 |
हाँ |
192 किलो |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
४०% |
≤0.15 |
66 |
-40+80 |
हाँ |
251 किलो |
सारांश में, चर्चा की गई ग्रहों के घटकों के विनिर्देश उनके आकार के आधार पर बहुत भिन्न होते हैं। हालांकि, उनमें से अधिकांश में समान विशेषताएं होती हैं जैसे उच्च दक्षता, सटीकता और आईपी सुरक्षा,साथ ही एक व्यापक तापमान सीमा।
आवेदन
घुमावदार ड्राइव उद्योगों और उपकरणों की एक विस्तृत श्रृंखला में अनुप्रयोग पाते हैं जहां नियंत्रित घूर्णन, सटीक स्थिति और भार सहन करने की क्षमता आवश्यक है।वे न केवल लचीले और मजबूत हैं, लेकिन उपकरण और घटकों की सटीक स्थिति और घूर्णन प्रदान करने में भी सक्षम है। घुमावदार ड्राइव के सामान्य अनुप्रयोगों में शामिल हैंः
सौर ट्रैकिंग सिस्टम: सौर पैनलों और एरे को पूरे दिन सूर्य की ओर उन्मुख करने के लिए सौर ट्रैकिंग सिस्टम में स्लीविंग ड्राइव का व्यापक रूप से उपयोग किया जाता है।सौर ऊर्जा उत्पादन के लिए ऊर्जा की अधिकतम खपत और दक्षता में सुधार.
पवन टरबाइन: पवन टरबाइन में इनका उपयोग नासेल और ब्लेड के अभिविन्यास को नियंत्रित करने के लिए किया जाता है,पवन टरबाइन को प्रभावी रूप से पवन ऊर्जा का उपयोग करने की अनुमति देता है.
निर्माण उपकरण: स्लीविंग ड्राइव का उपयोग निर्माण मशीनरी जैसे कि खुदाई मशीनों, क्रेन और कंक्रीट पंपों में किया जाता है ताकि बूम, आर्म या बाल्टी के घूर्णन को सटीक रूप से नियंत्रित किया जा सके।
कृषि यंत्र: कृषि यंत्र, जिसमें कम्बाइन और सिंचाई प्रणालियां शामिल हैं, अक्सर विभिन्न घटकों की गति और स्थिति को नियंत्रित करने के लिए घुमावदार ड्राइव का उपयोग करते हैं।
सामग्री से निपटना: कन्वेयर सिस्टम, सामग्री लोडर और स्टैकर कन्वेयर बेल्ट और अन्य उपकरणों के आंदोलन और स्थिति को नियंत्रित करने के लिए घुमावदार ड्राइव का उपयोग करते हैं।
घुमावदार टेबलः विनिर्माण और मशीनिंग अनुप्रयोगों में, घुमावदार टेबल में घुमावदार ड्राइव का उपयोग मशीनिंग प्रक्रियाओं के दौरान वर्कपीस के सटीक अनुक्रमण और स्थिति को सक्षम करने के लिए किया जाता है।
समुद्री और अपतटीय उपकरण: उपकरण और भार के घूर्णन को नियंत्रित करने के लिए जहाज क्रेन, अपतटीय ड्रिलिंग रिग और जहाज की पोजिशनिंग सिस्टम में स्लीविंग ड्राइव का उपयोग किया जाता है।
हवाई कार्य प्लेटफार्मः लिफ्ट प्लेटफार्मों और बाल्टी ट्रकों में काम के प्लेटफार्म की गति और स्थिति को नियंत्रित करने के लिए घुमावदार ड्राइव का उपयोग किया जाता है, जिससे ऊंचे क्षेत्रों तक पहुंच उपलब्ध होती है।
नवीकरणीय ऊर्जा: पवन और सौर अनुप्रयोगों के अतिरिक्त, ऊर्जा-पकड़ने वाले उपकरणों के अभिविन्यास को नियंत्रित करने के लिए ज्वारीय और तरंग ऊर्जा प्रणालियों में घुमावदार ड्राइव का उपयोग किया जाता है।
उपग्रह डिश: घुमावदार ड्राइव orbiting उपग्रहों के साथ संचार बनाए रखने के लिए उपग्रह डिश की सटीक दिशा और ट्रैकिंग को सक्षम करते हैं।
प्रसारण और निगरानी: इनका उपयोग रेडियो और टेलीविजन प्रसारण एंटेना और निगरानी कैमरा प्रणालियों में एंटेना या कैमरा आंदोलनों को नियंत्रित करने के लिए किया जाता है।
स्वचालित विनिर्माण: स्विंग ड्राइव विभिन्न स्वचालित विनिर्माण प्रक्रियाओं में एक भूमिका निभाते हैं जहां सटीक घूर्णन आंदोलन और स्थिति की आवश्यकता होती है।
रक्षा और एयरोस्पेस: सैन्य और एयरोस्पेस अनुप्रयोगों में, उनका उपयोग रडार प्रणालियों, मिसाइल लांचर और दूरबीनों में उपकरणों के अभिविन्यास को नियंत्रित करने के लिए किया जाता है।
मनोरंजन उद्योगः स्लीविंग ड्राइव मनोरंजन पार्क में मिल सकते हैं, जिसमें मनोरंजक पार्क में फेरीस व्हील और घूर्णन प्लेटफार्म शामिल हैं।
दूरबीन और वेधशालाएं: खगोलीय वेधशालाओं और दूरबीनों में आकाशीय पिंडों की सटीक स्थिति और ट्रैकिंग के लिए स्विविंग ड्राइव का प्रयोग किया जाता है।
खनन और खनन उपकरण: भागों की गति को नियंत्रित करने के लिए भारी खनन उपकरण जैसे कि बाल्टी-व्हील खुदाई मशीनों और स्टैकर-रिक्लेमर में स्लीविंग ड्राइव का उपयोग किया जाता है।
ये उदाहरण विभिन्न उद्योगों और अनुप्रयोगों में सटीक नियंत्रण प्रदान करने में घुमावदार ड्राइव की बहुमुखी प्रतिभा और उनके महत्व को उजागर करते हैं।
