उत्पाद विवरण:
|
| शोर स्तर: | ≤50dB | उत्पाद का नाम: | सोलर ट्रैकर स्लीव ड्राइव |
|---|---|---|---|
| संरचना: | कीड़ा और गियर | सुरक्षा: | IP66 |
| वजन: | 65 किग्रा | वारंटी: | 5 वर्ष |
| संकल्प: | 0.01° | मोटर: | 24 वी |
| प्रमुखता देना: | कीड़ा और गियर सौर स्लीव ड्राइव,टॉर्क कंट्रोल सोलर ट्रैकर ड्राइव,IP66 के साथ सौर स्लीव ड्राइव |
||

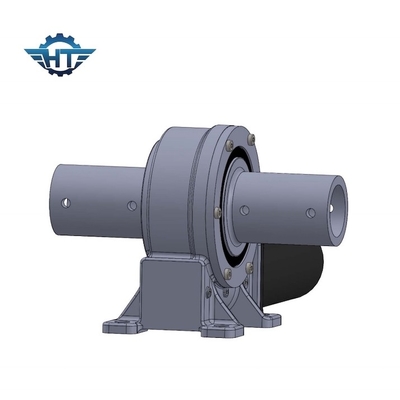

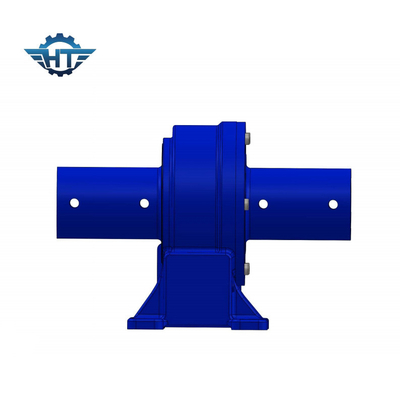

गति और टोक़ नियंत्रण सौर ट्रैकर IP66 सुरक्षा के साथ स्लीव ड्राइव
उत्पाद का वर्णन
एक स्लीविंग ड्राइव, जिसे स्लीव ड्राइव या स्लीव लेयरिंग ड्राइव के रूप में भी जाना जाता है, एक यांत्रिक घटक है जिसका उपयोग विभिन्न अनुप्रयोगों में एक केंद्रीय अक्ष के चारों ओर एक भार के नियंत्रित घूर्णन को सक्षम करने के लिए किया जाता है।ये उपकरण आम तौर पर औद्योगिक मशीनरी में पाए जाते हैं, सौर ट्रैकिंग सिस्टम, पवन टरबाइन, निर्माण उपकरण और अन्य अनुप्रयोग जहां नियंत्रित और सटीक रोटेशन की आवश्यकता होती है।
यहाँ एक घुमावदार ड्राइव की मुख्य विशेषताओं और घटकों का विवरण दिया गया हैः
मुख्य आवास: घुमावदार ड्राइव में आमतौर पर एक मजबूत, कॉम्पैक्ट आवास होता है जिसमें सभी आंतरिक घटक होते हैं।आवास भारी भार और पर्यावरण की स्थिति का सामना करने के लिए बनाया गया है.
केंद्रीय अक्ष: घुमावदार ड्राइव के केंद्र में एक केंद्रीय अक्ष है, जिसे अक्सर वर्म गियर कहा जाता है, जो घूर्णन आंदोलन के लिए धुरी बिंदु के रूप में कार्य करता है।
गियर तंत्र: घुमावदार ड्राइव का प्राथमिक कार्य घूर्णी गति को कोणीय गति में परिवर्तित करना है। यह एक गियर तंत्र के माध्यम से प्राप्त होता है,आम तौर पर एक कीड़ा पेंच और एक अंगूठी गियर से मिलकरकृमि स्क्रू रिंग गियर पर दांतों के साथ जुड़ता है, जिससे नियंत्रित घूर्णन की अनुमति मिलती है।
ड्राइव मोटरः घुमावदार ड्राइव के घूर्णन को नियंत्रित करने के लिए, एक बाहरी ड्राइव मोटर आमतौर पर जुड़ा होता है। मोटर लोड को घूमने के लिए आवश्यक टोक़ और शक्ति प्रदान करता है।
असर: उच्च गुणवत्ता वाले असर एक घुमावदार ड्राइव के महत्वपूर्ण घटक हैं। वे समर्थन प्रदान करते हैं और घर्षण को कम करते हैं, चिकनी और कुशल घूर्णन की अनुमति देते हैं।कुछ घुमावदार ड्राइव में स्थिरता बढ़ाने के लिए कई पंक्तियों के असर होते हैं.
सील और स्नेहन: आंतरिक घटकों को धूल, गंदगी और नमी से बचाने के लिए, घुमावदार ड्राइव सील और गास्केट से लैस होते हैं।पहनने और लंबे समय तक विश्वसनीयता सुनिश्चित करने के लिए उचित स्नेहन आवश्यक है.
घुमावदार ड्राइव को सुरक्षित रूप से आसपास के ढांचे से जोड़ने के लिए, आवेदन के आधार पर, घुमावदार ड्राइव को सुरक्षित रूप से संलग्न करने के लिए एक घुमावदार फ्लैंज शामिल किया जा सकता है।
आउटपुट गियर: कुछ स्लीविंग ड्राइव में एक आउटपुट गियर होता है, जो लोड से जुड़ा होता है जिसे घुमाया जाना चाहिए। इस गियर को आवेदन की विशिष्ट आवश्यकताओं के अनुरूप अनुकूलित किया जा सकता है।
स्लीविंग ड्राइव को भारी भारों को संभालने के लिए डिज़ाइन किया गया है और रोटेशन पर सटीक नियंत्रण प्रदान करता है, जिससे उन्हें विभिन्न अनुप्रयोगों के लिए आदर्श बनाया जाता है जिन्हें नियंत्रित गति की आवश्यकता होती है। उनकी बहुमुखी प्रतिभा, स्थायित्व,और अक्षीय और रेडियल दोनों भारों का समर्थन करने की क्षमता उन्हें निर्माण जैसे उद्योगों में मूल्यवान घटक बनाती है, नवीकरणीय ऊर्जा और विनिर्माण।
तकनीकी मापदंड
|
मॉडल |
नामित आउटपुट टॉर्क (एन.एम.) |
रखरखाव टोक़ (kN.m) |
झुकाव टोक़ (kN.m) |
अक्षीय भार (kN) |
रेडियल लोड (kN) |
अनुपात |
दक्षता |
सटीकता (डिग्री) |
आईपी |
कार्यरत Tep ((°C) |
स्व-लॉकिंग |
वजन (किलो) |
|
3" |
806 |
9 |
5 |
22 |
15 |
31:1 |
४०% |
≤0.15 |
66 |
-40+80 |
हाँ |
12 किलो |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
४०% |
≤0.15 |
66 |
-40+80 |
हाँ |
18 किलो |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
४०% |
≤0.15 |
66 |
-40+80 |
हाँ |
32 किलो |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
४०% |
≤0.15 |
66 |
-40+80 |
हाँ |
28 किलो |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
४०% |
≤0.15 |
66 |
-40+80 |
हाँ |
52 किलो |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
४०% |
≤0.15 |
66 |
-40+80 |
हाँ |
65 किलोग्राम |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
४०% |
≤0.15 |
66 |
-40+80 |
हाँ |
88 किलो |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
४०% |
≤0.15 |
66 |
-40+80 |
हाँ |
135 किलो |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
४०% |
≤0.15 |
66 |
-40+80 |
हाँ |
192 किलो |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
४०% |
≤0.15 |
66 |
-40+80 |
हाँ |
251 किलो |
आवेदन
घुमावदार ड्राइव उद्योगों और उपकरणों की एक विस्तृत श्रृंखला में अनुप्रयोग पाते हैं जहां नियंत्रित घूर्णन, सटीक स्थिति और भार सहन करने की क्षमता आवश्यक है।यहाँ कुछ आम अनुप्रयोगों के स्लीविंग ड्राइव हैं:
सौर ट्रैकिंग सिस्टम: सौर पैनलों और सरणी को पूरे दिन सूर्य की ओर उन्मुख करने के लिए सौर ट्रैकिंग सिस्टम में स्लीविंग ड्राइव का व्यापक रूप से उपयोग किया जाता है।सौर ऊर्जा उत्पादन के लिए ऊर्जा की अधिकतम खपत और दक्षता में सुधार.
पवन टरबाइन: पवन टरबाइन में इनका उपयोग नासेल और ब्लेड के अभिविन्यास को नियंत्रित करने के लिए किया जाता है,पवन टरबाइन को प्रभावी रूप से पवन ऊर्जा का उपयोग करने की अनुमति देता है.
निर्माण उपकरण: स्लीविंग ड्राइव का उपयोग निर्माण मशीनरी जैसे कि खुदाई मशीनों, क्रेन और कंक्रीट पंपों में किया जाता है ताकि बूम, आर्म या बाल्टी के घूर्णन को सटीक रूप से नियंत्रित किया जा सके।
कृषि यंत्र: कृषि यंत्र, जिसमें कम्बाइन और सिंचाई प्रणालियां शामिल हैं, अक्सर विभिन्न घटकों की गति और स्थिति को नियंत्रित करने के लिए घुमावदार ड्राइव का उपयोग करते हैं।
सामग्री से निपटना: कन्वेयर सिस्टम, सामग्री लोडर और स्टैकर कन्वेयर बेल्ट और अन्य उपकरणों के आंदोलन और स्थिति को नियंत्रित करने के लिए घुमावदार ड्राइव का उपयोग करते हैं।
घुमावदार टेबलः विनिर्माण और मशीनिंग अनुप्रयोगों में, घुमावदार टेबल में घुमावदार ड्राइव का उपयोग मशीनिंग प्रक्रियाओं के दौरान वर्कपीस के सटीक अनुक्रमण और स्थिति को सक्षम करने के लिए किया जाता है।
समुद्री और अपतटीय उपकरण: उपकरण और भार के घूर्णन को नियंत्रित करने के लिए जहाज क्रेन, अपतटीय ड्रिलिंग रिग और जहाज की पोजिशनिंग सिस्टम में स्लीविंग ड्राइव का उपयोग किया जाता है।
हवाई कार्य प्लेटफार्मः लिफ्ट प्लेटफार्मों और बाल्टी ट्रकों में काम के प्लेटफार्म की गति और स्थिति को नियंत्रित करने के लिए घुमावदार ड्राइव का उपयोग किया जाता है, जिससे ऊंचे क्षेत्रों तक पहुंच उपलब्ध होती है।
नवीकरणीय ऊर्जा: पवन और सौर अनुप्रयोगों के अतिरिक्त, ऊर्जा-पकड़ने वाले उपकरणों के अभिविन्यास को नियंत्रित करने के लिए ज्वारीय और तरंग ऊर्जा प्रणालियों में घुमावदार ड्राइव का उपयोग किया जाता है।
उपग्रह डिश: घुमावदार ड्राइव orbiting उपग्रहों के साथ संचार बनाए रखने के लिए उपग्रह डिश की सटीक दिशा और ट्रैकिंग को सक्षम करते हैं।
प्रसारण और निगरानी: इनका प्रयोग रेडियो और टेलीविजन प्रसारण एंटेना और निगरानी कैमरा प्रणालियों में एंटेना या कैमरे की गति को नियंत्रित करने के लिए किया जाता है।
स्वचालित विनिर्माण: स्विंग ड्राइव विभिन्न स्वचालित विनिर्माण प्रक्रियाओं में एक भूमिका निभाते हैं जहां सटीक घूर्णन आंदोलन और स्थिति की आवश्यकता होती है।
रक्षा और एयरोस्पेस: सैन्य और एयरोस्पेस अनुप्रयोगों में, उनका उपयोग रडार प्रणालियों, मिसाइल लांचर और दूरबीनों में उपकरणों के अभिविन्यास को नियंत्रित करने के लिए किया जाता है।
मनोरंजन उद्योगः स्लीविंग ड्राइव मनोरंजन पार्क में मिल सकते हैं, जिसमें मनोरंजक पार्क में फेरीस व्हील और घूर्णन प्लेटफार्म शामिल हैं।
दूरबीन और वेधशालाएं: खगोलीय वेधशालाओं और दूरबीनों में आकाशीय वस्तुओं की सटीक स्थिति और ट्रैकिंग के लिए स्विविंग ड्राइव का प्रयोग किया जाता है।
खनन और खनन उपकरण: भागों की गति को नियंत्रित करने के लिए भारी खनन उपकरण जैसे कि बाल्टी-व्हील खुदाई मशीनों और स्टैकर-रिक्लेमर में स्लीविंग ड्राइव का उपयोग किया जाता है।
These examples highlight the versatility of slewing drives and their importance in a wide range of industries and applications where rotational motion and precise control are crucial for efficient and safe operation.
सौर ट्रैकर स्लेव ड्राइव पैकेजिंग और शिपिंग
सोलर ट्रैकर स्लीव ड्राइव को परिवहन के दौरान क्षति से बचाने के लिए सुरक्षित बॉक्स में पैक किया जाता है।
फिर जहाज के लिए बॉक्स को एक बड़े प्लाईवुड बॉक्स में रखा जाता है।
तब बॉक्स को टेप किया जाता है और शिपमेंट के लिए लेबल किया जाता है।
इसके बाद पैकेज को ग्राहक के पते पर भेज दिया जाता है।
