उत्पाद विवरण:
|
| मॉडल: | VE5 इंच | आवेदन: | सौर ट्रैकिंग प्रणाली |
|---|---|---|---|
| प्रमाणपत्र: | आईएसओ9001, सीई | इंस्टालेशन: | क्षैतिज स्थापित |
| रखरखाव: | मुक्त | रंग: | के रूप में अनुरोध किया |
| प्रतिक्रिया: | 0.1 डिग्री से कम | इनपुट वोल्ट: | 24 वी डीसी |
| प्रमुखता देना: | कुशल कृमि गियर स्लेव ड्राइव,37/1 अनुपात कीड़ा गियर slew ड्राइव,ट्रैकिंग सिस्टम स्लेव ड्राइव सौर |
||

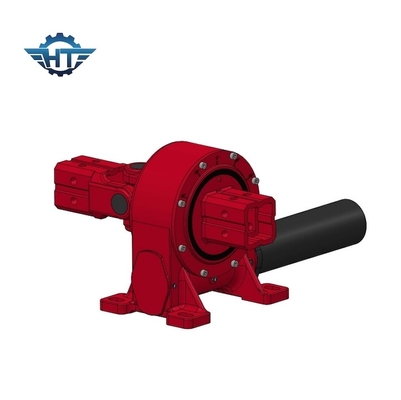

सौर ट्रैकिंग प्रणाली के लिए 37:1 अनुपात के साथ कुशल वर्म गियर स्लीव ड्राइव
वर्म गियर स्लीव ड्राइव विवरण
विभिन्न औद्योगिक और यांत्रिक प्रणालियों में घुमावदार आंदोलन और भार समर्थन को सक्षम करने में घुमावदार ड्राइव की महत्वपूर्ण भूमिका होती है,ऐसे अनुप्रयोगों के लिए एक विश्वसनीय और कुशल समाधान प्रदान करना जो निरंतर घूर्णन और भार सहन करने की क्षमता की आवश्यकता हैस्लीविंग ड्राइव का उपयोग आमतौर पर उन अनुप्रयोगों में किया जाता है जिनमें 360 डिग्री निरंतर घूर्णन की आवश्यकता होती है, जैसे कि सौर ट्रैकिंग सिस्टम, पवन टरबाइन, क्रेन, खुदाई मशीन और औद्योगिक मशीनरी।वे चिकनी और सटीक रोटेशन की अनुमति देते हुए भारी भारों का समर्थन करते हुए टॉर्क प्रसारित करने के लिए एक कॉम्पैक्ट और कुशल समाधान प्रदान करते हैं.
वीई मॉडल प्रदर्शन पैरामीटर
| वीई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| मॉडल | नामित आउटपुट टॉर्क (एन.एम.) | रखरखाव टोक़ (kN.m) | झुकाव टोक़ (kN.m) | अक्षीय भार (kN) | रेडियल लोड (kN) | अनुपात | दक्षता |
सटीकता (डिग्री) |
आईपी | कार्यरत Tep ((°C) | स्व-लॉकिंग | वजन ((किलो) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 32 किलो |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 28 किलो |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 52 किलो |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 65 किलोग्राम |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 88 किलो |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 135 किलो |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 192 किलो |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 251 किलो |
विशेषताएं
रखरखाव और स्नेहन: विशिष्ट डिजाइन के आधार पर, घुमावदार ड्राइव को आवधिक रखरखाव की आवश्यकता हो सकती है,गियर के स्नेहन और किसी भी पहनने या क्षति के संकेत के लिए आवास की जांच सहितउचित रखरखाव से इष्टतम प्रदर्शन और दीर्घायु सुनिश्चित करने में मदद मिलती है।
परिशुद्धता और नियंत्रणः घुमावदार ड्राइव घुमावदार आंदोलन पर सटीक नियंत्रण प्रदान कर सकते हैं, जिससे उन्हें उन अनुप्रयोगों के लिए उपयुक्त बना दिया जाता है जिन्हें स्थिति सटीकता और नियंत्रण की आवश्यकता होती है,जैसे सौर ट्रैकिंग सिस्टम या रोबोटिक बांह.
मौसम प्रतिरोध: कई घुमावदार ड्राइव को कठोर पर्यावरणीय परिस्थितियों का सामना करने के लिए डिज़ाइन किया गया है, जिसमें अत्यधिक तापमान, आर्द्रता और संक्षारक पदार्थों के संपर्क में आना शामिल है।यह उन्हें बाहरी अनुप्रयोगों के लिए उपयुक्त बनाता है जहां स्थायित्व आवश्यक है.
घुमावदार ड्राइव की विशिष्ट विशेषताएं और क्षमताएं डिजाइन और नियोजित अनुप्रयोग के आधार पर भिन्न हो सकती हैं।विस्तृत जानकारी के लिए उत्पाद विनिर्देशों और दिशानिर्देशों से परामर्श करना महत्वपूर्ण है.
