उत्पाद विवरण:
|
| प्रमाणपत्र: | आईएसओ9001, सीई | इंस्टालेशन: | खड़ा |
|---|---|---|---|
| जीवनभर: | 30 साल | विद्युत आपूर्ति: | 24 ग्राम रक्षा समिति |
| रक्षा करना: | IP66 | सुविधा की रक्षा करें: | संलग्न करना |
| मानक रंग: | के रूप में अनुरोध किया | प्रयोग: | अनुकूलित सौर ट्रैकर |
| प्रमुखता देना: | एकल अक्ष कीड़ा गियर स्लीव ड्राइव,24 वी गियर स्लीव ड्राइव,एकल अक्ष गियर स्लीव ड्राइव |
||

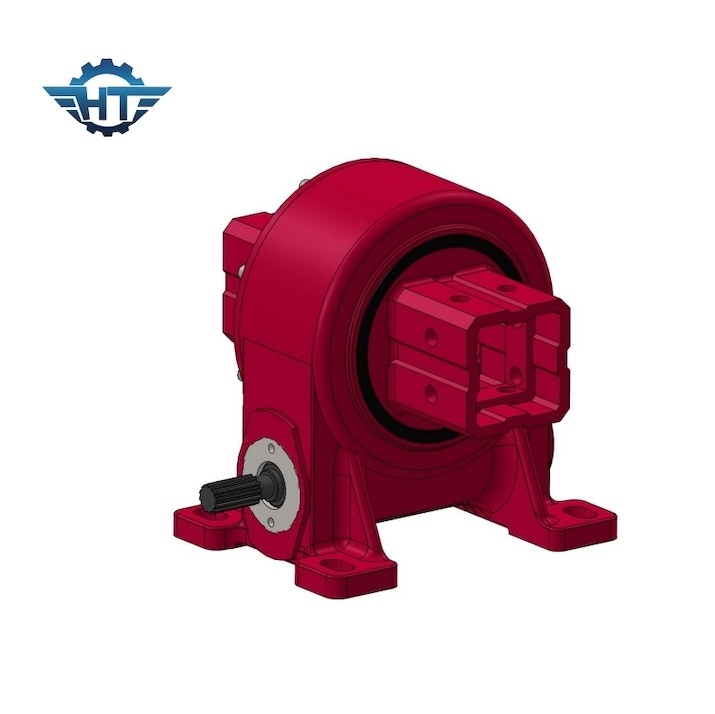

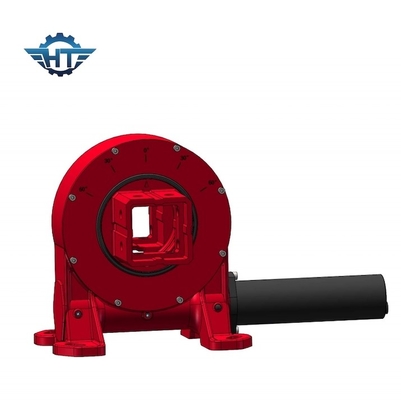

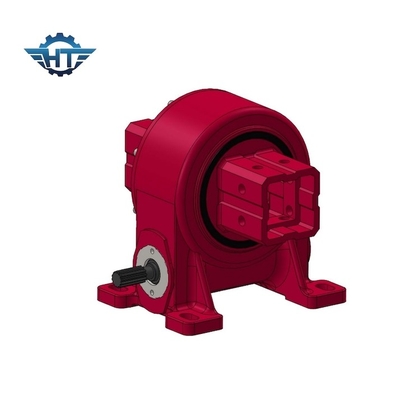

VE5 एकल अक्ष 24V इलेक्ट्रिक प्लैनेटरी मोटर वर्म गियर स्लीव ड्राइव
वर्म गियर स्लीव ड्राइव विवरण
कीड़ा गियर, जिसे कीड़ा ड्राइव के रूप में भी जाना जाता है, एक यांत्रिक गियर प्रणाली है जिसमें एक दांत वाला पहिया होता है, जिसे कीड़ा गियर कहा जाता है, जो कीड़े नामक एक सर्पिलिंग पेंच जैसे गियर के साथ जालीदार होता है।कीड़ा गियर एक पेंच धागा की तरह दिखता है, जबकि कीड़ा गियर एक बेलनाकार गियर जैसा दिखता है जिसके चारों ओर दांत लपेटते हैं।
कीड़े के गियर और कीड़े के शाफ्ट लंबवत होते हैं, और जब कीड़ा घुमाया जाता है, तो यह कीड़े के गियर के दांतों से जुड़ता है, जिससे यह भी घूमता है।कीड़े पर हेलिकल दांतों का कोण एक स्लाइडिंग क्रिया बनाता है, जिसके परिणामस्वरूप दो घटकों के बीच गियर की कमी होती है। कमी अनुपात कीड़े गियर पर दांतों की संख्या और कीड़े पर धागे की संख्या से निर्धारित किया जाता है।
वीई मॉडल प्रदर्शन पैरामीटर
| वीई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| मॉडल | नामित आउटपुट टॉर्क (एन.एम.) | रखरखाव टोक़ (kN.m) | झुकाव टोक़ (kN.m) | अक्षीय भार (kN) | रेडियल लोड (kN) | अनुपात | दक्षता |
सटीकता (डिग्री) |
आईपी | कार्यरत Tep ((°C) | स्व-लॉकिंग | वजन ((किलो) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 32 किलो |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 28 किलो |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 52 किलो |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 65 किलोग्राम |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 88 किलो |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 135 किलो |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 192 किलो |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 251 किलो |
आवेदन
कृमि गियर आम तौर पर विभिन्न मशीनरी और उपकरणों में पाए जाते हैं, जिसमें कन्वेयर सिस्टम, पैकेजिंग मशीनरी, लिफ्ट और लिफ्ट, ऑटोमोबाइल स्टीयरिंग तंत्र,और औद्योगिक अनुप्रयोगों जहां नियंत्रित गति और टोक़ संचरण की आवश्यकता है.
विशेषताएं
कृमि गियर के कुछ फायदे इस प्रकार हैंः
उच्च गियर कमीः वर्म गियर उच्च गियर कमी अनुपात प्रदान करते हैं, जो इनपुट और आउटपुट शाफ्ट के बीच महत्वपूर्ण गति कमी की अनुमति देता है।यह उन्हें उन अनुप्रयोगों के लिए उपयुक्त बनाता है जहां उच्च टोक़ और कम गति आउटपुट की आवश्यकता होती है.
कॉम्पैक्ट डिजाइन: कृमि गियर की कॉम्पैक्ट प्रकृति उन्हें उन अनुप्रयोगों के लिए आदर्श बनाती है जहां स्थान सीमित है। उनकी अक्षीय व्यवस्था के परिणामस्वरूप अन्य गियर प्रणालियों की तुलना में एक छोटा पदचिह्न होता है।
स्व-लॉकिंग विशेषताः कीड़े गियर में स्व-लॉकिंग विशेषता होती है, जिसका अर्थ है कि कीड़ा गियर आसानी से कीड़े को नहीं चला सकता है।यह विशेषता उन अनुप्रयोगों में कीड़ा गियर को उपयोगी बनाती है जहां स्थिति बनाए रखने या पीछे की ओर ड्राइविंग को रोकने के लिए आवश्यक है.
उच्च झटके भार प्रतिरोध: कीड़ा गियर कीड़े और कीड़ा गियर दांतों के बीच बड़े संपर्क क्षेत्र के कारण उच्च झटके भार को संभालने में सक्षम हैं।यह उन्हें भारी शुल्क अनुप्रयोगों के लिए उपयुक्त बनाता है.
