| ब्रांड नाम: | HangTuo |
| मॉडल नंबर: | वीई9 |
| MOQ: | 1 टुकड़ा |
| कीमत: | USD 280~504 / pc |
| डिलीवरी का समय: | 15 ~ 45 दिन |
| भुगतान की शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
विश्वसनीय पीवी बिजली उत्पादन के लिए उच्च टोक़ सौर ट्रैकर ड्राइव समाधान
विवरण

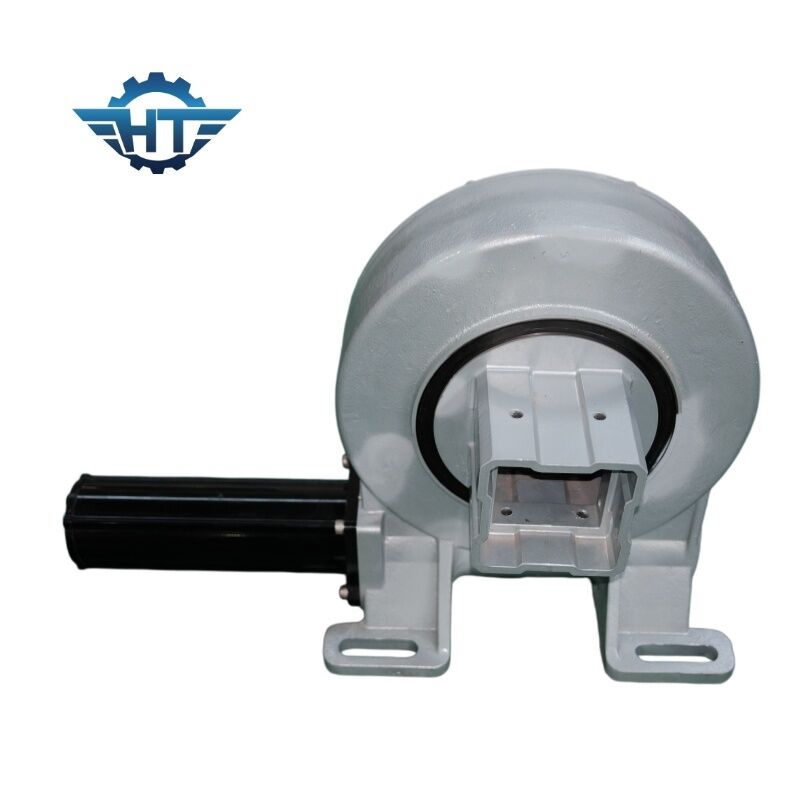

VE9 कॉम्पैक्ट वर्म-गियर स्लेव ड्राइव एक उच्च प्रदर्शन वाले रोटरी ड्राइव समाधान है जिसे विशेष रूप से सौर ट्रैकिंग सिस्टम के लिए डिज़ाइन किया गया है, जिसमें एकल-अक्ष वाले पीवी ट्रैकर्स, दो-अक्ष वाले सौर ट्रैकर्स,और केंद्रित सौर ऊर्जा (सीएसपी) अनुप्रयोग.
एक 24 वी डीसी गियर मोटर के साथ एक सटीक सैंडवॉच कीड़ा-गियर तंत्र को जोड़कर, VE9 स्लेव ड्राइव विश्वसनीय टॉर्क ट्रांसमिशन, सटीक पोजिशनिंग,और बाहरी सौर वातावरण में असाधारण भार सहन क्षमता.
इसकी कॉम्पैक्ट संरचना, स्व-लॉकिंग क्षमता, और उच्च पलटने के क्षण क्षमता के साथ,VE9 को विभिन्न मौसम स्थितियों में सौर ट्रैकिंग सिस्टम की स्थिरता और सेवा जीवन को बढ़ाने के लिए डिज़ाइन किया गया है.
विशेषताएं
मजबूत वर्मगियर ट्रांसमिशन संरचना
उच्च शक्ति वाले आवास
सटीक असर समर्थन
मौसम प्रतिरोधी सील डिजाइन
कम रखरखाव आवश्यकताएं
यह सौर ट्रैकिंग प्रणाली के पूरे जीवन चक्र के दौरान स्थिर घूर्णन नियंत्रण प्रदान करने के लिए डिज़ाइन किया गया है।
अनुकूलित सौर ट्रैकर ड्राइव समाधान
हैंगटू परियोजना आवश्यकताओं के आधार पर अनुकूलित स्लीविंग ड्राइव समाधान प्रदान करता है, जिसमें शामिल हैंः
विभिन्न गियर अनुपात
अनुकूलित माउंटिंग आयाम
मोटर एकीकरण
वैकल्पिक एन्कोडर और सेंसर
पर्यावरण संरक्षण की विशेष आवश्यकताएं
कृपया अपने अगले सौर ट्रैकर प्रोजेक्ट के लिए मॉडल चयन या तकनीकी सहायता के लिए हमसे संपर्क करें।
वीई वर्म गियरबॉक्स स्लीव ड्राइव तकनीकी डेटा
| मॉडल | अनुपात | नामित आउटपुट टॉर्क (एन.एम.) | झुकाव टोक़ (एन.एम.) | रखरखाव टोक़ (एन.एम.) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | सटीकता (°) | स्व-लॉकिंग | वजन (किलो) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | ४०% | ≤0.1 | हाँ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | ४०% | ≤0.1 | हाँ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | ४०% | ≤0.1 | हाँ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | ४०% | ≤0.1 | हाँ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | ४०% | ≤0.1 | हाँ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | ४०% | ≤0.1 | हाँ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | ४०% | ≤0.1 | हाँ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | ४०% | ≤0.1 | हाँ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | ४०% | ≤0.1 | हाँ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | ४०% | ≤0.1 | हाँ | 251 |
VE9 सौर ट्रैकर स्लीव ड्राइव क्यों चुनें?
1कॉम्पैक्ट डिजाइन और उच्च टोक़ घनत्व
पारंपरिक घुमावदार समाधानों के विपरीत जिनके लिए अलग गियरबॉक्स और माउंटिंग घटकों की आवश्यकता होती है,VE9 सौर ट्रैकिंग अनुप्रयोगों की कठोर मांगों को पूरा करने के लिए एक एकल कॉम्पैक्ट इकाई में स्लेव गियरबॉक्स और ड्राइव तंत्र को एकीकृत करता हैयह डिजाइन निम्नलिखित में मदद करता हैः
स्थापना स्थान की आवश्यकताओं को कम करें
ट्रैकर संरचनात्मक डिजाइन को सरल बनाना
प्रणाली एकीकरण की कम लागत
साइट पर स्थापना की दक्षता में सुधार
2. हवा के भार का सामना करने के लिए स्व-लॉकिंग वर्म-गियर तंत्र
सौर ट्रैकर्स खुले बाहरी वातावरण में काम करते हैं जहां हवा के भार से भारी प्रभाव बल उत्पन्न हो सकते हैं।सौर पैनल की स्थिति को बनाए रखना, भले ही मोटर बंद हो.
प्रमुख लाभों में शामिल हैंः हवा के प्रतिरोध में वृद्धि, पीछे की ओर ड्राइविंग के जोखिम में कमी, ट्रैकर सुरक्षा में सुधार, और निष्क्रिय अवधि के दौरान कम ऊर्जा की खपत।
3आसान प्रणाली एकीकरण के लिए एकीकृत 24 वी डीसी मोटर
वीई9 एक 24 वी डीसी गियर मोटर से लैस किया जा सकता है, जो पीवी ट्रैकिंग सिस्टम के लिए एक पूर्ण ड्राइव समाधान प्रदान करता है। यह हॉल सेंसर फीडबैक का समर्थन करता है।
वीई9 कीड़ा-गियर घुमावदार ड्राइव के लिए उपयुक्त हैः
सौर ट्रैकिंग सिस्टम
एकल-अक्ष वाले पीवी ट्रैकर
दो अक्षीय सौर ट्रैकर
उपयोगिता के पैमाने पर ग्राउंड माउंटेड पीवी संयंत्र
वितरित पीवी प्रणाली
नवीकरणीय ऊर्जा उपकरण
केंद्रित सौर ऊर्जा (सीएसपी) हेलिओस्टैट सिस्टम
सौर केन्द्रक
नवीकरणीय ऊर्जा के पोजिशनिंग सिस्टम
औद्योगिक अनुप्रयोग
निर्माण मशीनरी
मोबाइल कार्य प्लेटफार्म
स्वचालित पोजिशनिंग सिस्टम
