उत्पाद विवरण:
|
| नमूना: | वीई7 | गियर अनुपात: | 57:1 |
|---|---|---|---|
| आवेदन: | बढ़ते ट्रैकिंग सिस्टम | रेटेड आउटपुट टॉर्क: | 7344 एनएम |
| टोर्क पकड़ना: | 60000 एनएम | झुकाव टोक़: | 10000 एनएम |
| क्षमता: | 40% | मानक रंग: | आरएएल 9006 |
| प्रमुखता देना: | VE7 वर्टिकल इलेक्ट्रिक स्लीव ड्राइव,इलेक्ट्रिक स्लीव ड्राइव 10000 एनएम,10000 एनएम मोटर स्लीव ड्राइव |
||

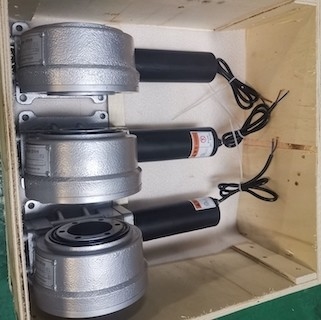

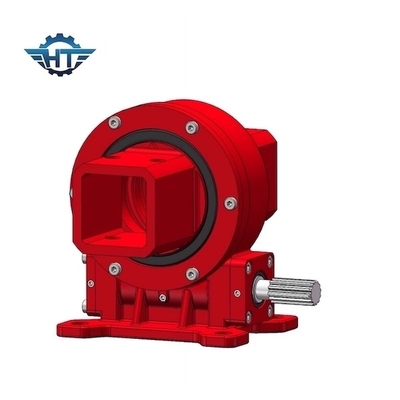

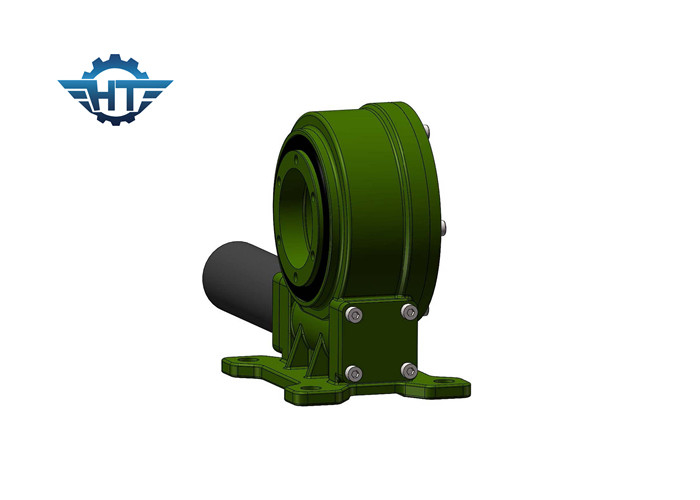

सोलर ट्रैकर्स के लिए 24VDC इलेक्ट्रिकल गियर मोटर्स के साथ VE7 वर्टिकल वर्म गियर स्लीव ड्राइव
वर्म गियर स्लीविंग ड्राइव विवरण
वर्म गियर स्लीविंग ड्राइव यूनिट एक कॉम्पैक्ट रूप से निर्मित इकाई है जिसमें एक स्लीविंग गियर, बेस और वर्म होता है।यह इकाई एक स्लीविंग गियर और वर्म के लाभों को एक इकाई में लाती है।
सिंगल एक्सिस वर्टिकल स्लीव ड्राइव्स वर्टिकली माउंटेड हैं, यह विशेष रूप से फ्लैट सिंगल एक्सिस सोलर ट्रैकिंग सिस्टम के लिए डिज़ाइन किया गया है, जिन्हें पूर्व से पश्चिम के लिए सूर्य की ओर ट्रैकिंग की आवश्यकता होती है।ऊर्ध्वाधर स्लीव ड्राइव का सटीक रोटेशन तंत्र को पूरी तरह से ट्रैक करने की अनुमति देता है।इस तरह की वर्टिकल स्लीविंग ड्राइव को नवीनतम तकनीक का उपयोग करके निर्मित किया जाता है जिसमें ऑवरग्लास मैकेनिज्म शामिल होता है।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हां | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हां | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 251 किग्रा |
1. विभिन्न अनुप्रयोगों और परियोजनाओं के आधार पर विशेष डिजाइन
2. विभिन्न प्रकार की मोटरों का मिलान किया जा सकता है, जैसे हाइड्रोलिक मोटर्स, स्टेपर मोटर्स, इलेक्ट्रिकल मोटर्स आदि।
3. आरएएल कोड के आधार पर विभिन्न रंग उपलब्ध हैं;हमारा मानक रंग RAL 9006 है।
अनुकूलित सेवाएं
रेत एक्सट्रूज़न द्वारा उपकरण में प्रवेश करेगी, और खराब सीलिंग प्रदर्शन वाले उत्पादों में आसानी से रेत प्रवेश कर जाएगी।इसलिए, कम बारिश और भारी रेत के तूफान जैसे कठोर कामकाजी परिस्थितियों के लिए, हमारे उत्पाद कई मुहरों को अपनाएंगे, और सामान्य मुहरों के अलावा, यांत्रिक मुहरों को जोड़ा जाएगा।
इसके अलावा, कम तापमान और दिन और रात के बीच बड़े तापमान अंतर के मामले में, दिन और रात के बीच बड़े तापमान के अंतर से हवा गर्म और विस्तारित होने के बाद रात में पानी की बूंदों को संघनित और संघनित करेगी।इस मामले में, जकड़न के अलावा उत्पाद की सूजन पर भी विचार किया जाता है।इसलिए, जंग से बचने के लिए डिजाइन और निर्माण प्रक्रिया में उपाय किए जाने चाहिए।
कुछ स्थानों पर, तापमान कम होने पर तापमान शून्य से 40 डिग्री सेल्सियस तक पहुंच सकता है, और उच्च तापमान में अत्यधिक तापमान शून्य से ऊपर लगभग 50 डिग्री सेल्सियस तक पहुंच सकता है (इस समय, रेड्यूसर का ऑपरेटिंग तापमान अधिक होता है)।रेड्यूसर को सामान्य रूप से चालू रखने के लिए, विशेष रूप से गंभीर ठंड की स्थिति में, चिकनाई की गारंटी होनी चाहिए।इसलिए, व्यापक तापमान प्रौद्योगिकी के साथ स्नेहन तेल आमतौर पर माइनस 40 से माइनस 60 डिग्री सेल्सियस के निम्न तापमान के अनुकूल हो सकता है, और माइनस 80 डिग्री सेल्सियस या 100 डिग्री सेल्सियस से भी अधिक के उच्च तापमान का सामना कर सकता है।
उत्पाद पर सूर्य के प्रकाश के विकिरण का कुछ प्रभाव हो सकता है, जैसे कि रबर की उम्र बढ़ना।लंबे समय तक सूर्य के प्रकाश के संपर्क में आने वाले मुख्य घटकों से बचने के लिए यांत्रिक मुहरों का उपयोग करके इस समस्या को हल किया जा सकता है।
