उत्पाद विवरण:
|
| सामग्री: | 50Mn, 42CrMo | मॉडल: | वर्म गियर 7 इंच |
|---|---|---|---|
| गियर अनुपात: | 31:1 | दक्षता: | 40% |
| सटीक: | <0.1 डिग्री | चालक: | इलेक्ट्रिक / हाइड्रोलिक / सर्वो |
| रंग: | चमकीला भूरा | मूल स्थान: | चांगझौ, चीन |
| प्रमुखता देना: | 7 Inch Hourglass Slew Drive,parabolic trough Hourglass Slew Drive,Hourglass Worm Zero Backlash Slew Drive |
||

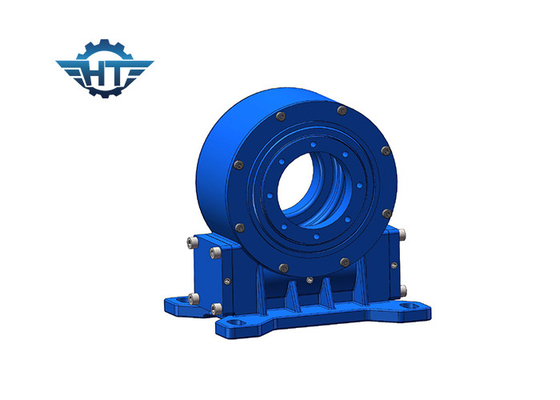

7 इंच रेतघड़ी कीड़ा शून्य प्रतिक्रिया स्लीव ड्राइव के लिए पैराबोलिक ट्रॉफ सौर ऊर्जा संयंत्र
शून्य प्रतिक्रिया कीड़ा गियर घुमावदार ड्राइव विवरण
शून्य प्रतिक्रिया कीड़ा गियर घुमावदार ड्राइव मुख्य रूप से सीएसपी अनुप्रयोग जैसे पैराबोलिक या खलिहान में उपयोग किया जाता है,यह एक प्रकार का हीट कंडेनसर सिस्टम है जो गर्मी को एक निश्चित रसायन में अवशोषित कर सकता है और गर्मी को बिजली में स्थानांतरित कर सकता है.
उत्पाद का नाम: VE7
सामान्य आउटपुट गतिः 0.03 आरपीएम
सामान्य आउटपुट टॉर्कः 7320 एन.एम.
अधिकतम आउटपुट टॉर्कः 10980 एन.एम.
झुकाव क्षण टोक़ः 8 kN.m
रखरखाव टोक़ः 39 kN.m
स्थिर अक्षीय भारः 30 kN
स्थिर रेडियल भारः 100 kN
घुमावदार ड्राइव अनुपातः 51:1
बैकलैश क्लीयरेंसः <=0.15°
IP ((वर्ग): 66
दक्षताः 40%
तापमानः -40°C से +120°C

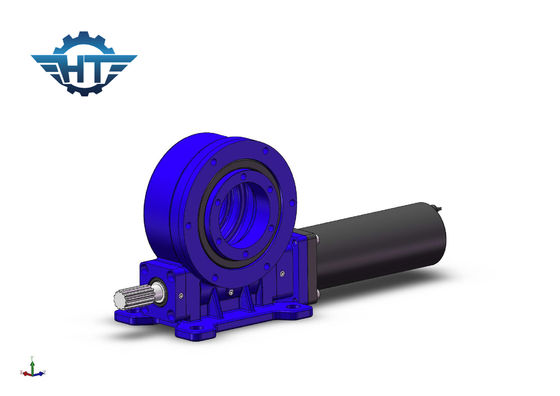

रेड्यूसर मोटर परफॉर्मेंस डेटा
नामित वोल्टेजः 24 वीडीसी
सामान्य करंटः < 7.5A
आउटपुट पावरः 126 W
आउटपुट गतिः 1.6 आरपीएम
आउटपुट टॉर्कः 359 एन.एम.
अधिकतम आउटपुट टॉर्कः 538 एन.एम.
शोरः <65 डीबी
लाभ
1. 360 डिग्री घूर्णन
2. बायीं या दाईं ओर से एक ड्राइविंग मोटर का कनेक्शन,
3. स्थापना के दौरान गियर क्लियरेंस को समायोजित करना आवश्यक नहीं है; यह पहले से ही निर्माता द्वारा कारखाने से पहले सेट किया गया है
4. सरल स्थापना और कम रखरखाव
5. तर्कसंगत स्थान उपयोग
6गियर स्व-लॉकिंग है; इसलिए ब्रेक की आवश्यकता नहीं है
7प्रारंभ और रोक का आसान और सहज तरीका
8उच्च सटीकता
जीरो बैकलैश वर्म गियर वर्टिकल स्लीविंग ड्राइव स्पेसिफिकेशन
| मॉडल | अनुपात | नामित आउटपुट टॉर्क | झुकाव टोक़ | अक्षीय भार | रेडियल लोड | रखरखाव टोक़ | दक्षता | सटीकता | स्व-लॉकिंग | वजन |
| एन.एम. | एन.एम. | kN | kN | एन.एम. | डिग्री | हाँ | किलो | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | ४०% | ≤0.1 | हाँ | 13 किलो |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | ४०% | ≤0.1 | हाँ | 18 किलो |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | ४०% | ≤0.1 | हाँ | 28 किलो |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | ४०% | ≤0.1 | हाँ | 35 किलो |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | ४०% | ≤0.1 | हाँ | 51 किलोग्राम |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | ४०% | ≤0.1 | हाँ | 61 किलोग्राम |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | ४०% | ≤0.1 | हाँ | 78 किलोग्राम |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | ४०% | ≤0.1 | हाँ | 105 किलो |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | ४०% | ≤0.1 | हाँ | 185 किलो |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | ४०% | ≤0.1 | हाँ | 244 किलो |
आवेदन का दायरा
विशिष्ट अनुप्रयोगों में सौर ट्रैकर्स, पवन टरबाइन, उपग्रह और रडार डिश, ट्रक क्रेन, मैन लिफ्ट, उपयोगिता उपकरण, हाइड्रोलिक उपकरण संलग्नक, तेल उपकरण उपकरण, टायर हैंडलर,खोदनेवाला, और ऑटोमोबाइल लिफ्ट।
