उत्पाद विवरण:
|
| ब्रांड नाम: | Hangtuo | सामग्री: | 50Mn, 42CrMo |
|---|---|---|---|
| प्रमाणपत्र: | आईएसओ9001, सीई | मोटर: | 24वीडीसी |
| रखरखाव: | मुक्त | रंग: | के रूप में अनुरोध किया |
| स्व ताला: | हाँ | टोर्क पकड़ना: | 39 kNm |
| प्रमुखता देना: | Vertical Slew Drive Gearbox,Vertical slew gearbox,24vdc Slew Drive Gearbox |
||

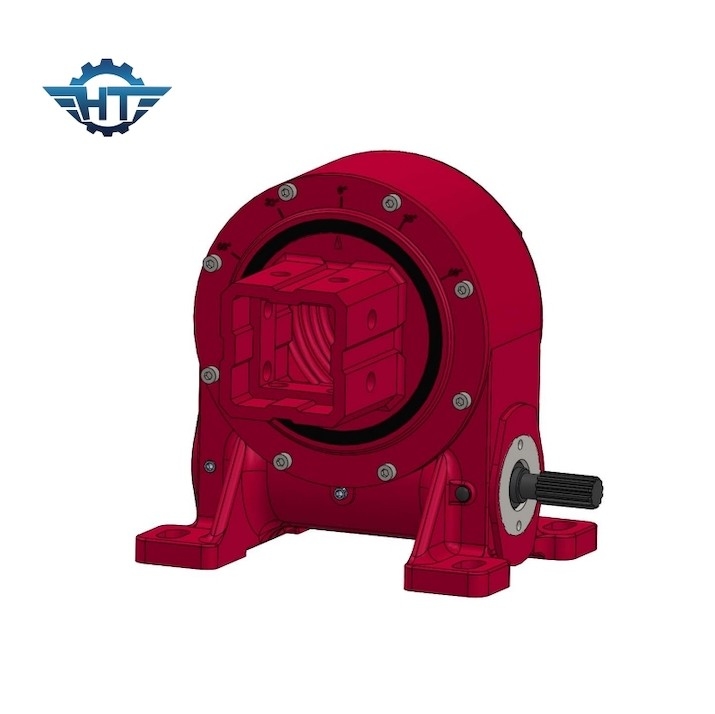

स्वचालित सौर ट्रैकर्स के लिए वर्टिकल स्लीव ड्राइव गियरबॉक्स
वर्टिकल स्लीव ड्राइव गियरबॉक्स विवरण
ऊर्ध्वाधर घुमावदार ड्राइव विशेष रूप से स्वचालित सौर ट्रैकिंग सिस्टम के लिए डिज़ाइन किया गया है जिसके लिए क्षैतिज अक्ष ट्रैकिंग की आवश्यकता होती है।ऊर्ध्वाधर slew ड्राइव के सटीक रोटेशन तंत्र सटीक ट्रैक करने के लिए अनुमति देता हैइस प्रकार की ऊर्ध्वाधर घुमावदार अंगूठी ड्राइव का निर्माण रेतघड़ी तंत्र के साथ नवीनतम प्रौद्योगिकी का उपयोग करके किया जाता है।दांत संपर्क के रूप में सामान्य ड्राइव की तुलना में उच्च पकड़ टोक़ क्षमता का समर्थन कर सकते हैं. यह सौर पैनलों की अधिक मात्रा स्थापित करने की अनुमति देता है, स्थापना लागत को कम करता है। ऊर्ध्वाधर घुमावदार ड्राइव की स्थापना के दौरान,आवश्यक टॉर्क और लोड की स्थिति पर विचार किया जाना चाहिए.
वीई स्लीविंग ड्राइव डेटा शीट
| मॉडल | अनुपात | नामित आउटपुट टॉर्क ((एन.एम.) | झुकाव टोक़ ((एन.एम.) | रखरखाव टोक़ ((एन.एम.) | अक्षीय भार ((kN) | रेडियल लोड ((kN) | दक्षता | स्व-लॉकिंग | वजन ((किलो) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | ४०% | हाँ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | ४०% | हाँ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | ४०% | हाँ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | ४०% | हाँ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | ४०% | हाँ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | ४०% | हाँ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | ४०% | हाँ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | ४०% | हाँ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | ४०% | हाँ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | ४०% | हाँ | 251 |
घुमावदार ड्राइव का चयन
जब sएक उपयुक्त घुमावदार ड्राइव का चयन करने के लिए, हम सौर ट्रैकिंग प्रणाली के बारे में एक संक्षिप्त जानकारी की जरूरत हैः
1परियोजनाओं का पैमाना।छोटे पैमाने पर और बड़ी परियोजनाओं में आमतौर पर क्षैतिज एकल-अक्ष वाले सौर ट्रैकर्स का उपयोग किया जाता है, जबकि दो-अक्ष वाले ट्रैकर्स का उपयोग ज्यादातर छोटे आवासीय अनुप्रयोगों में किया जाता है।
2घुमावदार ड्राइव पर भार और इसकी गुरुत्वाकर्षण दूरी
3. आउटपुट गति
आवेदन
सौर ट्रैकर्स, पवन टर्बाइन, उपग्रह और रडार डिश, ट्रक क्रेन, मैन लिफ्ट, उपयोगिता उपकरण, हाइड्रोलिक उपकरण संलग्नक, तेल उपकरण उपकरण, टायर हैंडलर, डिगर,और ऑटोमोबाइल लिफ्ट.
पैकेजिंग और शिपिंग
आंतरिक पैकेजिंगः जंग रोधी प्लास्टिक फिल्म; वैक्यूम प्लास्टिक बैग।
बाहरी पैकेजिंगः हार्ड कार्डबोर्ड; लकड़ी का मामला; लकड़ी का पैलेट।
शिपिंग अवधिः एक्सप्रेस द्वारा; हवा द्वारा; भूमि द्वारा; समुद्र द्वारा।
नमूनों के लिए, चूंकि स्लेव ड्राइव छोटे आयाम के साथ है लेकिन भारी वजन वजन, यह समुद्र के द्वारा लागत प्रभावी शिपिंग नहीं है जबकि एक्सप्रेस शिपिंग लागत प्रभावी तरीका है,हमारे लॉजिस्टिक स्टाफ TNT से पूछेंगे, डीएचएल, यूपीएस, फेडेक्स, एक्सप्रेस मूल्य की तुलना करने के लिए सबसे अधिक लागत प्रभावी तरीका खोजने के लिए।
यदि भविष्य में थोक आदेश में, हम समुद्र के द्वारा जहाज की सिफारिश करते हैं।
नोटः
एक्सप्रेसः दरवाजे से दरवाजे तक, यदि सीमा शुल्क द्वारा आवश्यक हो तो केवल आयात कर का भुगतान करने की आवश्यकता है।
हवाई या समुद्री मार्ग सेः कारखाने से गंतव्य हवाई अड्डे / समुद्री बंदरगाह तक, हवाई अड्डे द्वारा चार्ज किए गए गंतव्य शुल्क का भुगतान करने की आवश्यकता है।भारी या हल्का, सामान्यतः 200~400 अमरीकी डालर प्रति कार्गो) और सीमा शुल्क द्वारा आवश्यक होने पर आयात कर।
ट्रेन से: कभी-कभी शिपिंग की कीमत समुद्र के समान होती है लेकिन समुद्र की तुलना में कम शिपिंग समय लेते हुए, हम इस शिपिंग तरीके को ध्यान में रखेंगे यदि हमारे ग्राहकों को माल की तत्काल आवश्यकता है।
