उत्पाद विवरण:
|
| सामग्री: | 50Mn, 42CrMo | मॉडल: | 7 इंच |
|---|---|---|---|
| गियर अनुपात: | 51:1 | दक्षता: | 40% |
| सटीक: | ≤ 0.1 | चालक: | विद्युत मोटर |
| रंग: | के रूप में अनुरोध किया | टोर्क पकड़ना: | 39kNm |
| प्रमुखता देना: | C3 Coating Solar Slew Drive,Vertical Solar Slew Drive,7 inch Solar Slew Drive |
||

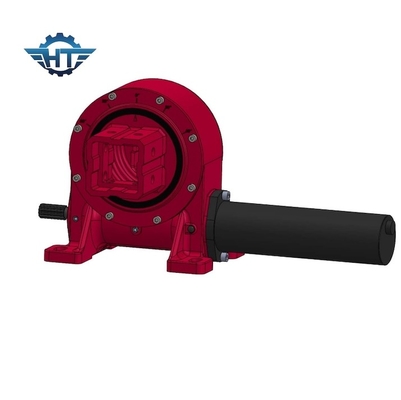

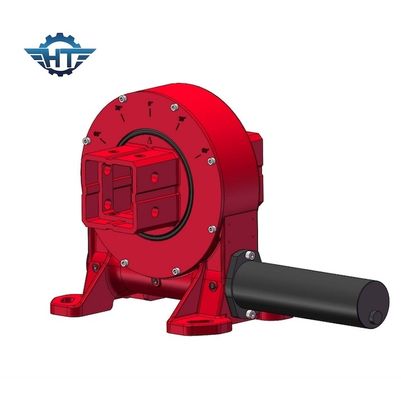

वीई वर्टिकल सी3 कोटिंग सोलर स्लीव ड्राइव के साथ डबल इन्वॉल्विंग वर्म
डबल लिविंग वर्म स्विंग ड्राइव विवरण
हमारी कंपनी के पास गहन विशेषज्ञ ज्ञान है और स्लीविंग ड्राइव के डिजाइन, विकास और निर्माण पर 10 वर्षों का अनुभव है।हमारी टीम उस विशेष क्षेत्र में अनुसंधान और विकास में विशेषज्ञ है और फोटोवोल्टिक प्रणालियों के लिए ट्रैकिंग प्रौद्योगिकियों के क्षेत्रों को कवर करती है, केंद्रित सौर ऊर्जा संयंत्र, मैकेनिकल इंजीनियरिंग और घुमावदार ड्राइव प्रौद्योगिकी।
वीई सीरीज के स्विंग ड्राइव के लिए डाटा शीट
| मॉडल | अनुपात | नामित आउटपुट टॉर्क | झुकाव टोक़ | अक्षीय भार | रेडियल लोड | रखरखाव टोक़ | दक्षता | सटीकता | स्व-लॉकिंग | वजन |
| एन.एम. | एन.एम. | kN | kN | एन.एम. | डिग्री | हाँ | किलो | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | ४०% | ≤0.1 | हाँ | 13 किलो |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | ४०% | ≤0.1 | हाँ | 18 किलो |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | ४०% | ≤0.1 | हाँ | 28 किलो |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | ४०% | ≤0.1 | हाँ | 35 किलो |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | ४०% | ≤0.1 | हाँ | 51 किलोग्राम |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | ४०% | ≤0.1 | हाँ | 61 किलोग्राम |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | ४०% | ≤0.1 | हाँ | 78 किलोग्राम |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | ४०% | ≤0.1 | हाँ | 105 किलो |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | ४०% | ≤0.1 | हाँ | 185 किलो |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | ४०% | ≤0.1 | हाँ | 244 किलो |
लाभ
त्वरित प्रतिक्रिया समय
बड़े पैमाने पर उत्पादन के लिए बुद्धिमान-प्रक्रिया नियंत्रण के साथ-साथ ग्राहक उन्मुख उत्पाद विकास में दीर्घकालिक अनुभव।
विभिन्न प्रकार
घुमावदार ड्राइव (बंद प्रकार, ऊर्ध्वाधर प्रकार, दोहरे अक्ष प्रकार,परिशुद्धता प्रकार) रेतघड़ी कीड़ा घुमावदार ड्राइव मजबूत झुकाव पल टोक़ और स्थिर स्व-लॉकिंग समारोह के साथ घुमावदार असर पर आधारित हैबहुत से दांतों के संपर्क की सतह विशेष रूप से उच्च भार चलाने के लिए डिज़ाइन की गई है।
स्थिर गुणवत्ता
कारखाने के माध्यम से महत्वपूर्ण गुणवत्ता निरीक्षण बिंदुओं की स्थापना, कुल 9 पदों. हम महत्वपूर्ण गुणवत्ता निरीक्षण बिंदुओं की स्थापना, गुणवत्ता निरीक्षण निर्देश बनाने के लिए सख्ती से कुंजी प्रक्रिया में नियंत्रण करने के लिए.हम उच्च परिशुद्धता और माप गेज कैलिब्रेशन का उपयोग.
विक्रय रेखाचित्र
अधिक विस्तृत उत्पाद तकनीकी मापदंडों के लिए, उत्पाद कैटलॉग और विस्तृत बिक्री चित्र के लिए हमसे संपर्क करें।
आवेदन
ऊर्ध्वाधर घुमावदार असर ड्राइव आम तौर पर जमीन के लंबवत स्थापित किया जाता है और विभिन्न फोटोवोल्टिक बिजली उत्पादन परियोजनाओं में व्यापक रूप से उपयोग किया जाता है,जैसे कि पैराबोलिक या कमर सीएसपी बिजली उत्पादन, फ्रेस्नेल सीएसपी बिजली उत्पादन, फ्लैट एकल अक्ष सौर ट्रैकिंग प्रणाली, तिरछी सौर ट्रैकिंग प्रणाली. यह उच्च परिशुद्धता के साथ, आमतौर पर इस मॉडल के साथ संलग्न आवास,यह अंदर से धूल और पानी के प्रवेश को रोक सकता है.
