उत्पाद विवरण:
|
| मॉडल: | वीई7" | गियर अनुपात: | 57:1 |
|---|---|---|---|
| रेटेड आउटपुट टॉर्क: | 1750 एनएम | टोर्क पकड़ना: | 13200 एनएम |
| झुका हुआ टोक़: | 7000 एनएम | संलग्न आवास: | हाँ |
| इनपुट शक्ति: | प्रत्यावर्ती धारा दिष्ट धारा | इनपुट वोल्ट: | 24 वी |
| प्रमुखता देना: | vertical worm gear slew drive,envelope worm gear slew drive,CE slew drive for solar tracker |
||

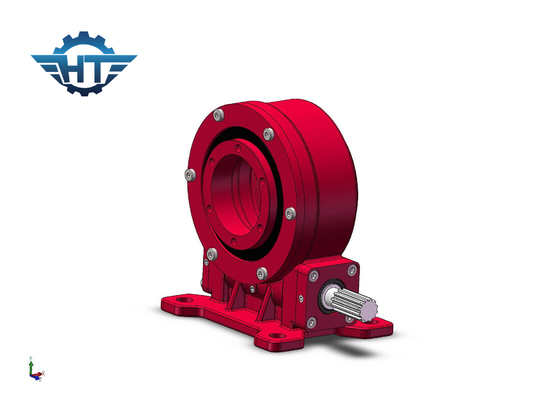

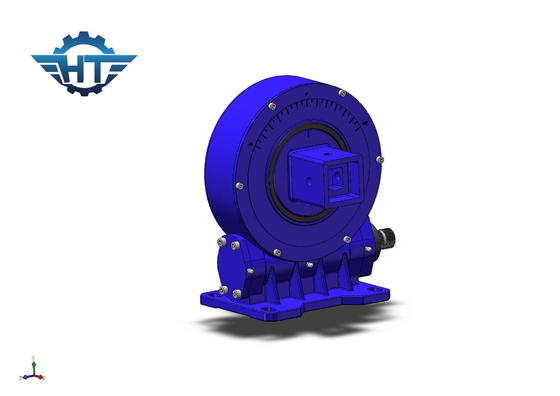

सीई वर्टिकल एन्वेलप वर्म गियर स्लीव ड्राइव सोलर ट्रैकर के लिए
लिफाफा वर्म गियर स्लीव ड्राइव विवरण
चूंकि ड्राइव डिवाइस का मुख्य घटक एक घुमावदार असर को अपनाता है, इसलिए यह एक साथ अक्षीय बल, रेडियल बल और झुकाव पल के प्रभावों को सहन कर सकता है।पारंपरिक रोटरी उत्पादों की तुलना में, इसमें सरल स्थापना, आसान रखरखाव और स्थापना स्थान को अधिक हद तक बचाने की विशेषताएं हैं।
वीई घुमावदार ड्राइव का तकनीकी डेटा
| मॉडल | अनुपात | नामित आउटपुट टॉर्क (एन.एम.) | झुकाव टोक़ (एन.एम.) | रखरखाव टोक़ (एन.एम.) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | सटीकता (°) | स्व-लॉकिंग | वजन (किलो) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | ४०% | ≤0.1 | हाँ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | ४०% | ≤0.1 | हाँ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | ४०% | ≤0.1 | हाँ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | ४०% | ≤0.1 | हाँ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | ४०% | ≤0.1 | हाँ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | ४०% | ≤0.1 | हाँ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | ४०% | ≤0.1 | हाँ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | ४०% | ≤0.1 | हाँ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | ४०% | ≤0.1 | हाँ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | ४०% | ≤0.1 | हाँ | 251 |
लाभ
1सौर ट्रैकिंग प्रणाली की सुरक्षा में सुधार के लिए उच्च बैकहोल्डिंग टॉर्क
2360 डिग्री या +60~-60 घूर्णन सीमा, या ग्राहकों के अनुरोध के रूप में
3. अंदर कीचड़ ड्राइव को घेरना
4. उच्च भार सुनिश्चित करने के लिए बहु दांत संपर्क
5. स्व-लॉकिंग समारोह
अनुकूलित सेवाएं
1विभिन्न अनुप्रयोगों और परियोजनाओं के आधार पर विशेष डिजाइन
2विभिन्न प्रकार के मोटर्स जैसे हाइड्रोलिक मोटर्स, स्टेपर मोटर्स, इलेक्ट्रिक मोटर्स आदि मिलान किए जा सकते हैं।
3विभिन्न रंग RAL कोड के आधार पर उपलब्ध हैं; हमारा मानक रंग RAL 9006 है।
प्रमुख मापदंडों का शब्दकोश
झुकाव क्षण टोक़ःयह टॉर्क गुरुत्वाकर्षण भार गुणा भार की स्थिति और घुमावदार असर के केंद्र के बीच की दूरी है। यदि वास्तविक टॉर्क नामित झुकाव पल टॉर्क से अधिक है,घुमावदार ड्राइव पलटा जाएगा.
रेडियल भारःघुमावदार असर की धुरी के लिए ऊर्ध्वाधर भार
अक्षीय भारःघुमावदार असर की धुरी के समानांतर भार
रखरखाव टोक़ःयह रिवर्स टॉर्क है। जब ड्राइव रिवर्स घूमता है, और भाग क्षतिग्रस्त नहीं होते हैं, अधिकतम प्राप्त टॉर्क को होल्डिंग टॉर्क कहा जाता है, इसे टूटा हुआ टॉर्क के रूप में भी देखा जाता है।
स्व-लॉकिंग:केवल लोड होने पर ही घुमावदार ड्राइव रिवर्स रोटेशन करने में सक्षम नहीं होता है और इसलिए इसे स्व-लॉकिंग कहा जाता है।
