उत्पाद विवरण:
|
| कृमि गियर में कमी: | वीई9 | गियर अनुपात: | 61:1 |
|---|---|---|---|
| आवेदन: | सौर ट्रैकिंग प्रणाली | उत्पत्ति के प्लेस: | चांगझौ, चीन |
| चालक: | डीसी यंत्र | प्रमाणपत्र: | आईएसओ9001, सीई |
| संरचना: | कीड़ा और गियर | रखरखाव: | आसान |
| प्रमुखता देना: | CPV Vertical Slewing Drive,CSP Vertical Slewing Drive,CPV worm gear slew drive |
||

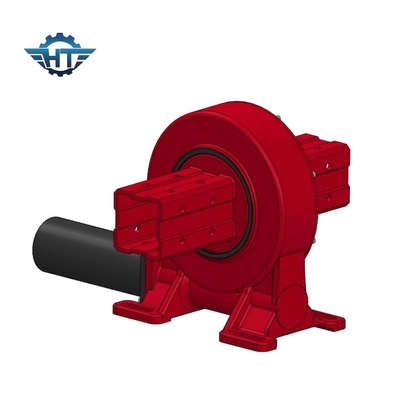

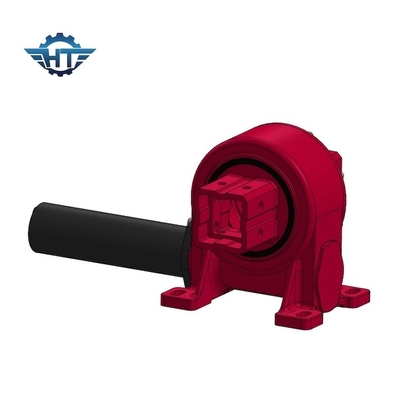

सीपीवी और सीएसपी के लिए स्टेपर मोटर और ड्राइवर के साथ वर्टिकल वर्म गियर स्विंग ड्राइव
वर्म गियर रिडक्शन गियरबॉक्स विवरण
कार्य
घुमावदार ड्राइव मानक कीड़ा तकनीक के साथ कार्य करते हैं, जिसमें क्षैतिज शाफ्ट पर कीड़ा गियर के लिए ड्राइवर के रूप में कार्य करता है, सामान्य तौर पर, शाफ्ट को इलेक्ट्रिक गियर मोटर द्वारा संचालित किया जाता है।
गियर अनुपात
क्षैतिज कीड़े के घूर्णन से एक गियर पेंच की धुरी के लंबवत धुरी के चारों ओर घूमता है। यह संयोजन चालित अंग की गति को कम करता है और इसके टोक़ को भी गुणा करता है;गति घटने के साथ इसे आनुपातिक रूप से बढ़ानाशाफ्टों की गति अनुपात कीड़े पर धागे की संख्या की संख्या कीड़े के पहिया या गियर में दांतों की संख्या के संबंध पर निर्भर करता है।
VE9 वर्म गियरबॉक्स स्विंग ड्राइव विनिर्देश
| मॉडल | VE9 | मूल स्थान | चांगझोउ, चीन |
| ब्रांड | हंग्तुओ | प्रकार | संलग्न |
| सामग्री | 42CrMo,50Mn | आउटपुट टॉर्क | 4300 एन.एम. |
| झुकाव क्षण टोक़ | 16 K N.m | रखरखाव टोक़ | 27.2 K N.m |
| स्थिर अक्षीय रेटिंग | 60 KN | स्थिर रेडियल रेटिंग | 130 KN |
| गतिशील अक्षीय रेटिंग | 30 KN | गतिशील रेडियल रेटिंग | 65 KN |
| गियर अनुपात | 61:1 | दक्षता | ४०% |
VE9 स्पीड रिड्यूसर अनुप्रयोग
सौर ट्रैकर्स, पवन टर्बाइन, उपग्रह और रडार डिश, ट्रक क्रेन, मैन लिफ्ट, उपयोगिता उपकरण, हाइड्रोलिक उपकरण संलग्नक, तेल उपकरण उपकरण, टायर हैंडलर, डिगर,और ऑटोमोबाइल लिफ्ट.
व्यक्ति से संपर्क करें: Mr. Tommy Zhang
दूरभाष: +86-18961639799
