| Brand Name: | HangTuo |
| Model Number: | वीई9 |
| MOQ: | एक टुकड़ा |
| कीमत: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 दिन |
| Payment Terms: | एल/सी, टी/टी, वेस्टर्न यूनियन |

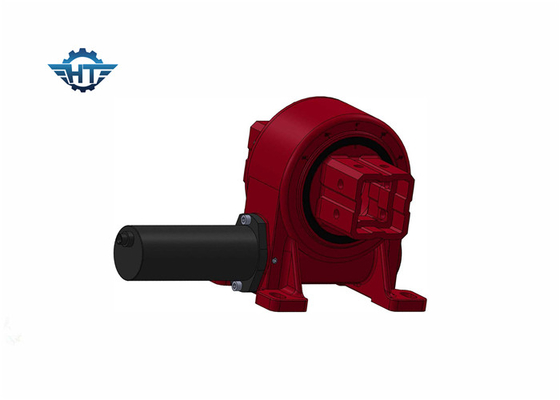

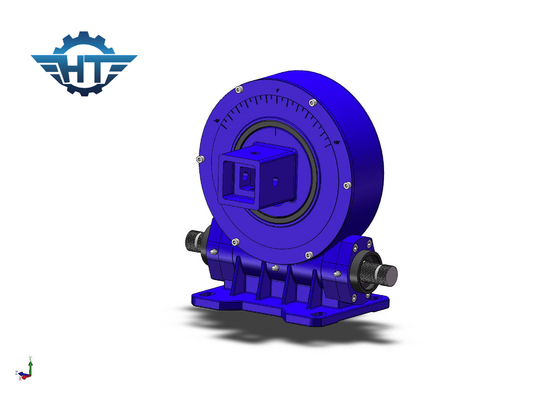

VE9 वर्टिकल वर्म गियर स्लीव ड्राइव, लिफ्टिंग और उच्च ऊंचाई संचालन के लिए कॉम्पैक्ट और उच्च शक्ति
वर्टिकल वर्म गियर स्लीव ड्राइव विवरण
1मॉड्यूलरता
घुमावदार ड्राइव के उच्च एकीकरण के कारण, उपयोगकर्ताओं को घुमावदार उपकरण के प्रत्येक भाग को एक-एक करके खरीदने और संसाधित करने की आवश्यकता नहीं है।यह उत्पाद उत्पादन की शुरुआत में तैयारी प्रक्रियाओं को भी कम करता है, जिससे श्रम उत्पादकता में काफी सुधार होता है।
2सुरक्षा
कीड़ा गियर ड्राइव रिवर्स स्व-लॉकिंग की विशेषताओं है, जो रिवर्स स्व-लॉकिंग का एहसास कर सकते हैं, यानी कीड़ा केवल कीड़ा द्वारा संचालित किया जा सकता है,और कीड़ा कीड़े द्वारा नहीं चलाया जा सकता हैयह विशेषता मुख्य इंजन की वैज्ञानिक और तकनीकी सामग्री में सुधार करते हुए रोटरी ड्राइव को उठाने, उच्च ऊंचाई संचालन और अन्य उपकरणों में व्यापक रूप से उपयोग किया जा सकता है।यह भी काफी मुख्य इंजन के संचालन स्थिरता और सुरक्षा कारक में सुधार करता है.
3. मेजबान डिजाइन को सरल करें
पारंपरिक गियर ट्रांसमिशन की तुलना में, वर्म गियर ट्रांसमिशन अपेक्षाकृत अधिक कमी अनुपात प्राप्त कर सकता है। कुछ मामलों में मुख्य इंजन के लिए कमी भागों को छोड़ दिया जा सकता है,इस प्रकार ग्राहकों के लिए खरीद लागत में कमी आई है।, और मुख्य इंजन विफलता की घटना को भी काफी कम करता है।
वीई श्रृंखला के मापदंड
| मॉडल | अनुपात | नामित आउटपुट टॉर्क ((एन.एम.) | झुकाव टोक़ ((एन.एम.) | रखरखाव टोक़ ((एन.एम.) | अक्षीय भार ((kN) | रेडियल लोड ((kN) | दक्षता | सटीकता ((°) | स्व-लॉकिंग | वजन ((किलो) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | ४०% | ≤0.1 | हाँ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | ४०% | ≤0.1 | हाँ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | ४०% | ≤0.1 | हाँ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | ४०% | ≤0.1 | हाँ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | ४०% | ≤0.1 | हाँ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | ४०% | ≤0.1 | हाँ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | ४०% | ≤0.1 | हाँ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | ४०% | ≤0.1 | हाँ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | ४०% | ≤0.1 | हाँ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | ४०% | ≤0.1 | हाँ | 251 |
लाभ
1. घुमावदार अंगूठी के आधार पर मजबूत पलटाव क्षण
2. घेरने कीड़ा ड्राइव अपनाने
3. बहु दांत संपर्क का उपयोग करने के लिए ड्राइव बड़ा भार
4. बेहतर स्थिर स्व-लॉकिंग कार्य
