उत्पाद विवरण:
|
| विद्युत आपूर्ति: | 24 वी | प्रकार: | सिंग अक्ष |
|---|---|---|---|
| उत्पत्ति के प्लेस: | चांगझौ, चीन | आउटपुट टॉर्क: | 533 एनएम |
| आउटपुट गति: | 0.065 आरपीएम | विशेषता: | डबल लिफाफा |
| प्रयोग: | सूक्ष्म सौर ट्रैकर | सुविधा की रक्षा करें: | IP66 |
| प्रमुखता देना: | slewing drive for solar tracking system,slew drive for solar tracker |
||

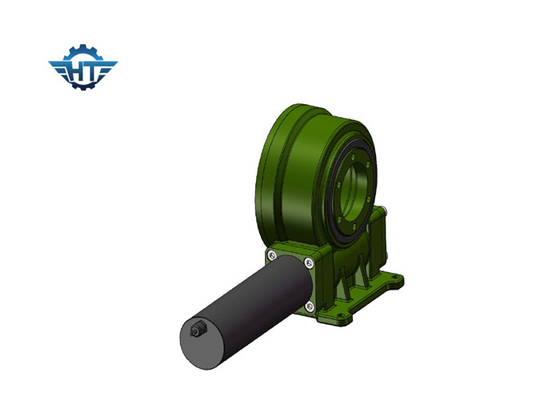

ऊर्ध्वाधर एकल अक्ष सौर ट्रैकर स्लीव ड्राइव, छोटे स्लीव ड्राइव डबल लिफाफा कीड़ा
सौर ट्रैकर स्लेव ड्राइव विवरण
स्लीविंग ड्राइव का उपयोग किसी भी अवसर के लिए किया जा सकता है जहां पूर्ण चक्र घूर्णन और परिवर्तनीय गति आवश्यकताओं की आवश्यकता होती है।गति संचरण की उच्च सटीकता या शरीर की कॉम्पैक्ट संरचना के लिए उच्च तंत्र चयन की आवश्यकता होती है, घूर्णी ड्राइव सबसे अच्छा समाधान है। संलग्न दो अक्ष घुमावदार ड्राइव दो अलग-अलग दिशाओं में आंदोलन को महसूस कर सकता है, ऊर्ध्वाधर और क्षैतिज।आम तौर पर दो अक्षीय सौर ट्रैकिंग सिस्टम या कुछ मशीन उपकरण के लिए लागू होता है.

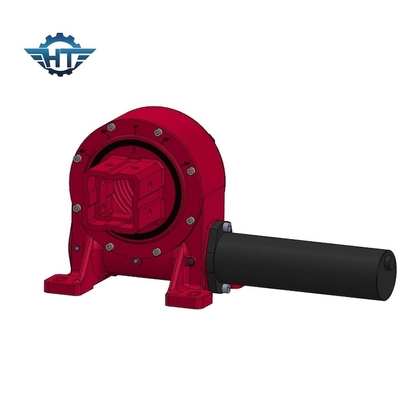

ऊर्ध्वाधर प्रकार कीड़ा गियर छोटा स्लीविंग ड्राइव
वीई वर्म गियर का अर्थ है ऊर्ध्वाधर स्थापना स्लीविंग ड्राइव; मुख्य रूप से धूल के सबूत, बारिश के सबूत और विरोधी संक्षारण अवसर के लिए उच्च कार्य स्थिति की आवश्यकता पर लागू होता है। सुरक्षा ग्रेड आईपी 66, सटीक 0.1°.
इसमें उपकरण स्थान की बचत, अधिकतम भार क्षमता, कॉम्पैक्ट डिजाइन, और विस्तारित सेवा जीवन और कम रखरखाव लागत का लाभ है।
प्रदर्शन डेटा
| मॉडल | अनुपात | नामित आउटपुट टॉर्क (एन.एम.) | झुकाव टोक़ (एन.एम.) | रखरखाव टोक़ (एन.एम.) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | सटीकता (°) | स्व-लॉकिंग | वजन (किलो) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | ४०% | ≤0.1 | हाँ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | ४०% | ≤0.1 | हाँ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | ४०% | ≤0.1 | हाँ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | ४०% | ≤0.1 | हाँ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | ४०% | ≤0.1 | हाँ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | ४०% | ≤0.1 | हाँ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | ४०% | ≤0.1 | हाँ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | ४०% | ≤0.1 | हाँ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | ४०% | ≤0.1 | हाँ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | ४०% | ≤0.1 | हाँ | 251 |
आवेदन
घुमावदार ड्राइव उस अनुप्रयोग के लिए एक आदर्श उत्पाद है जिसके लिए घूर्णन टोक़ शक्ति की आवश्यकता होती है।
स्लीव ड्राइव फॉर सोलर: यह सौर फोटोवोल्टिक पैनल रोटेशन में डिज़ाइन किया गया है और बिजली उत्पादन दक्षता में सुधार करता है। एकल अक्ष और दो अक्ष सौर ट्रैकिंग समाधान उपलब्ध हैं।
पवन जनरेटरों के लिए: पवन टरबाइनों में आधार को घुमाने के लिए स्लीविंग ड्राइव का प्रयोग किया जाता है
निर्माण मशीनरी के लिए आवेदनः व्यापक रूप से घुड़सवार ट्रक क्रेन, हवाई कार्य मंच, डॉक क्रेन, लकड़ी पकड़ पर लागू
औद्योगिक बाजार के लिएः स्वचालन/एम्बेड लाइन, रोबोटिक बांह
उपग्रह के लिए: स्लेव ड्राइव का उपयोग उपग्रह डिश में अंतरिक्ष संचार और वैश्विक पोजिशनिंग प्रणालियों के लिए किया जा सकता है
