उत्पाद विवरण:
|
| प्रकार: | संलग्न करना | आवेदन: | निर्माण साधन |
|---|---|---|---|
| चालक: | हाइड्रोलिक मोटर | आईपी ग्रेड: | IP66 |
| रंग: | के रूप में अनुरोध किया | दक्षता: | 40% |
| मॉडल: | वीई9 | अनुपात: | 61:1 |
| प्रमुखता देना: | slewing drive for solar tracking system,solar tracker drive |
||

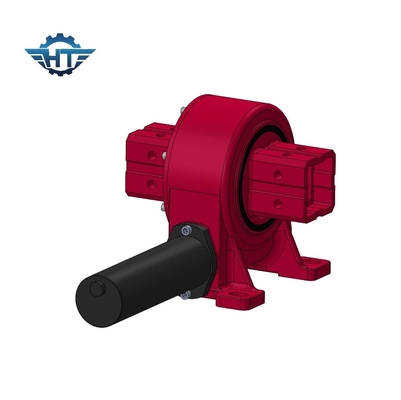

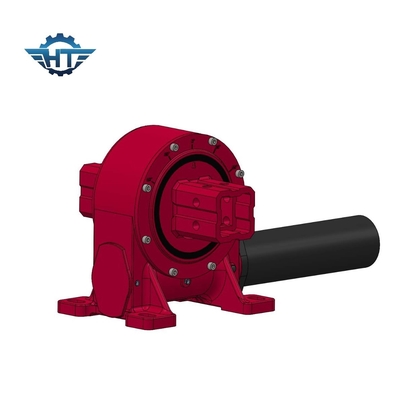

वर्टिकल वर्म गियर स्लीव ड्राइव विथ सैंडलॉक वर्म फॉर लिंकेज सिंगल एक्सिस ट्रैकिंग सिस्टम
वर्म गियर स्लीव ड्राइव विवरण
ऊर्ध्वाधर डिजाइन Hangtuo घुमावदार ड्राइव का सबसे बड़ा उज्ज्वल बिंदु है, ऊर्ध्वाधर डिजाइन मुख्य रूप से सौर ट्रैकर प्रणाली के लिए प्रयोग किया जाता है,विशेष संरचना एकल अक्ष सौर ट्रैकिंग सिस्टम ब्रैकेट की जटिल संरचना को सरल बनाती है, पूरे सिस्टम की लागत को कम करते हुए, ऊर्ध्वाधर डिजाइन सौर ट्रैकर बाजार में अधिक प्रतिस्पर्धी भूमिका निभा रहा है।
वीई सीरीज के स्विंग ड्राइव के तकनीकी डेटा
| मॉडल | अनुपात | नामित आउटपुट टॉर्क (एन.एम.) | झुकाव टोक़ (एन.एम.) | रखरखाव टोक़ (एन.एम.) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | सटीकता (°) | स्व-लॉकिंग | वजन (किलो) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | ४०% | ≤0.1 | हाँ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | ४०% | ≤0.1 | हाँ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | ४०% | ≤0.1 | हाँ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | ४०% | ≤0.1 | हाँ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | ४०% | ≤0.1 | हाँ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | ४०% | ≤0.1 | हाँ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | ४०% | ≤0.1 | हाँ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | ४०% | ≤0.1 | हाँ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | ४०% | ≤0.1 | हाँ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | ४०% | ≤0.1 | हाँ | 251 |
| मॉडल: | VE9 | मूल स्थान | चांगझोउ, चीन |
| ब्रांड | हंग्तुओ | प्रकार | संलग्न |
| सामग्री | 42CrMo,50Mn | आउटपुट टॉर्क | 7320 एन.एम. |
| झुकाव क्षण टोक़ | 18300 एन.एम. | रखरखाव टोक़ | 51000 एन.एम. |
| स्थिर अक्षीय रेटिंग | 90 KN | स्थिर रेडियल रेटिंग | 160 KN |
| गतिशील अक्षीय रेटिंग | 45 KN | गतिशील रेडियल रेटिंग | 80 KN |
| गियर अनुपात | 61:1 | दक्षता | ४०% |
आवेदन
दो-अक्षीय घुमावदार ड्राइव के लिए सबसे आम अनुप्रयोग दो-अक्षीय सौर ट्रैकर्स, जैसे हेलिओस्टेट और केंद्रित फोटोवोल्टिक (सीपीवी) और उपग्रह या रडार डिश हैं।अन्य अनुप्रयोगों में ऑटोमोबाइल लिफ्ट शामिल हैं, रोबोटिक आर्म पोजीशनर और स्टेज उपकरण।
एसडीई दो-अक्षीय पोजिशनिंग स्पेसिफिकेशन
विशेषताएं
1एकल या दोहरे आउटपुट के साथ ऊर्ध्वाधर संलग्न डिजाइन।
2रेतघड़ी कीड़ा गियर का उपयोग, बहु-दांत संपर्क, अधिक भार का सामना करने के लिए उच्च टोक़ हस्तांतरण।
आवेदन
ऐसे कई अनुप्रयोग हैं जहां एक घूर्णी ड्राइव का उपयोग किया जा सकता है, मुख्य रूप से क्योंकि यह उन अनुप्रयोगों के लिए उपयुक्त है जिन्हें शक्ति और घूर्णन टोक़ को बनाए रखने के लिए भार की आवश्यकता होती है।
विशिष्ट स्विंग ड्राइव अनुप्रयोगों में शामिल हैं, लेकिन इन तक सीमित नहीं हैंः
1सौर ट्रैकर
2पवन टरबाइन
3.पुरुषों का लिफ्ट
4हाइड्रोलिक मशीनरी
5.टेली हैंडलर
6. खुदाई मशीन
7. उठाओ
8क्रेन
9ड्रिलिंग उपकरण
10सैन्य उपकरण
