उत्पाद विवरण:
|
| प्रकार: | स्लीविंग ड्राइव | सामग्री: | 42CRMN या 50Mn |
|---|---|---|---|
| आवेदन: | सौर ऊर्जा प्रणाली | वारंटी: | 10 वर्ष |
| रंग: | ग्राहक की आवश्यकता है | आकार: | 3 इंच - 25 इंच |
| मोटर: | 24 वी | विशेषता: | लंबा जीवन |
| प्रमुखता देना: | slewing drive for solar tracking system,solar tracker drive |
||

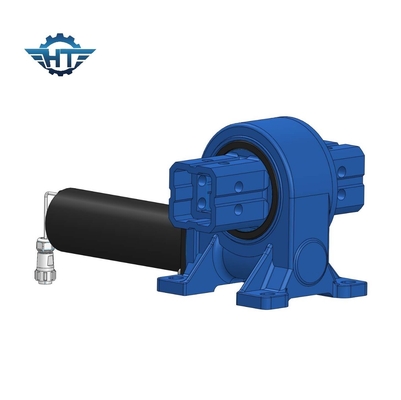

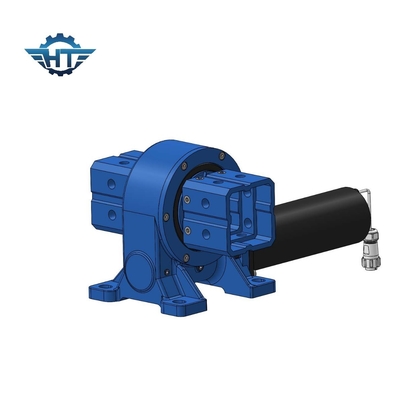

ऊर्ध्वाधर VE5 लघु स्लीव ड्राइव मोटर सेंसर प्रणाली के साथ मेल खा सकता है
लघु स्लीव ड्राइव विवरण
The solar tracking system is a mechanical and electronic control unit system that optimizes the use of sunlight in photothermal and photovoltaic power generation to achieve improved photoelectric conversion efficiencyइसमें शामिल हैंः स्लेव ड्राइव, मोटर्स (डीसी, स्टेपर, सर्वो, प्लैनेटरी गियर मोटर, पुश रॉड मोटर आदि), वर्म गियर, सेंसर सिस्टम आदि।
1. फ्लैट एकल अक्ष कनेक्शन
30 डिग्री से कम अक्षांश और 12 डिग्री से कम जमीन की ढलान के लिए उपयुक्त।
2. तिरछी एकल अक्ष लिंकिंग
मध्यम से उच्च अक्षांशों के लिए उपयुक्त, जमीन लगभग सपाट होनी चाहिए।
3. तिरछी एकल अक्ष इकाई
मध्यम से उच्च अक्षांशों के लिए उपयुक्त।
4दोहरी धुरी
ऊर्ध्वाधर स्लीव ड्राइव प्रदर्शन पैरामीटर
| मॉडल | अनुपात | नामित आउटपुट टॉर्क | झुकाव टोक़ | अक्षीय भार | रेडियल लोड | रखरखाव टोक़ | दक्षता | सटीकता | स्व-लॉकिंग | वजन |
| एन.एम. | एन.एम. | kN | kN | एन.एम. | डिग्री | हाँ | किलो | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | ४०% | ≤0.1 | हाँ | 13 किलो |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | ४०% | ≤0.1 | हाँ | 18 किलो |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | ४०% | ≤0.1 | हाँ | 28 किलो |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | ४०% | ≤0.1 | हाँ | 35 किलो |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | ४०% | ≤0.1 | हाँ | 51 किलोग्राम |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | ४०% | ≤0.1 | हाँ | 61 किलोग्राम |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | ४०% | ≤0.1 | हाँ | 78 किलोग्राम |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | ४०% | ≤0.1 | हाँ | 105 किलो |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | ४०% | ≤0.1 | हाँ | 185 किलो |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | ४०% | ≤0.1 | हाँ | 244 किलो |
विशेषताएं
10 से 180° तक घुमाएं
2. बाईं या दाईं ओर ड्राइविंग मोटर कनेक्ट
3. फैक्टरी से पहले तेल भरा
4. सरल स्थापना
5. कम रखरखाव
6गियर स्व-लॉकिंग है; इसलिए ब्रेक की आवश्यकता नहीं है
7उच्च बैकहोल्डिंग टॉर्क, ऊर्ध्वाधर स्थापना के लिए उपयुक्त
