उत्पाद विवरण:
|
| नमूना: | वीई7" | गियर अनुपात: | 51:1 |
|---|---|---|---|
| रेटेड आउटपुट टॉर्क: | 6120 एनएम | टोर्क पकड़ना: | 39 kN.m |
| झुकाव टोक़: | 10 kN.m | अधिकतम टोर्क: | 10200 एनएम |
| क्षमता: | 40% | रंग: | के रूप में अनुरोध किया |
| प्रमुखता देना: | 6120 एनएम वर्म गियर स्लीविंग ड्राइव,45 किग्रा वर्म गियर स्लीविंग ड्राइव,45 किग्रा वर्म ड्राइव स्लीव रिंग |
||

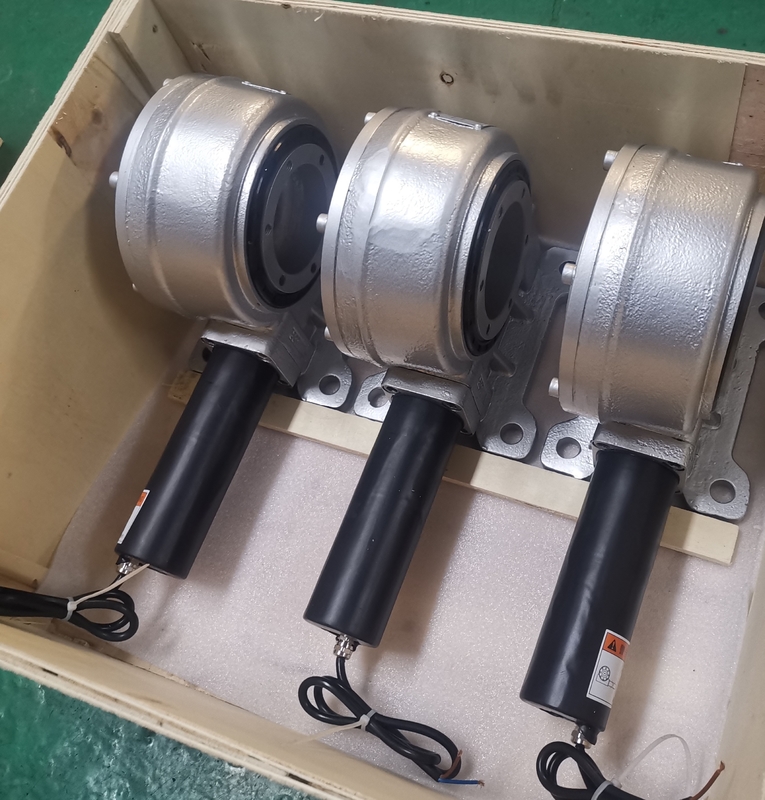

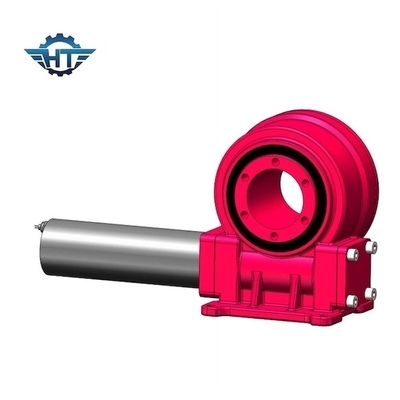

सौर ट्रैकिंग सिस्टम के लिए Nema23 के साथ VE7 सिंगल एक्सिस वर्म गियर स्लीविंग बियरिंग्स
संलग्न वीई प्रकार स्लीव ड्राइव विवरण:
रोटरी रेड्यूसर प्राइम मूवर और वर्किंग मशीन के बीच एक स्वतंत्र बंद ट्रांसमिशन डिवाइस है, जिसका उपयोग गति को कम करने और काम की जरूरतों को पूरा करने के लिए टॉर्क को बढ़ाने के लिए किया जाता है।वर्तमान में, रेड्यूसर के मुख्य मापदंडों, जैसे कि केंद्र की दूरी, संचरण अनुपात, मॉड्यूल, दांत की चौड़ाई गुणांक, आदि को मानकीकृत किया गया है।रोटरी रेड्यूसर मंदी के प्रभाव को प्राप्त करने के लिए एक कीड़ा ड्राइव गियर है।मोटर द्वारा संचालित, कीड़ा घुमाने के लिए स्लीविंग बेयरिंग की बाहरी रिंग को ड्राइव करता है, बाहरी रिंग निकला हुआ किनारा के माध्यम से टॉर्क को आउटपुट करता है, और स्लीविंग बेयरिंग की आंतरिक रिंग बेस में तय होती है।सौर फोटोवोल्टिक बिजली उत्पादन के क्षेत्र में रोटरी रेड्यूसर का व्यापक रूप से उपयोग किया जाता है।
VE7 प्रदर्शन पैरामीटर्स
| नमूना: | VE7 स्लीविंग ड्राइव | टोर्क पकड़ना: | 39 kN.m |
| रेटेड आउटपुट टॉर्क: | 6120 एनएम | क्षमता: | 40% |
| झुकाव टोक़: | 10 kN.m | शुद्धता: | ≤0.1 डिग्री |
| स्थिर अक्षीय भार: | 110 kN | स्व-लॉकिंग: | हां |
| स्टेटिक रेडियल लोड: | 60 kN | वज़न: | 45 किलो |
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हां | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हां | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 251 किग्रा |
अनुप्रयोग
सौर प्रकाश ऊर्जा के निरंतर विकास में, फोटोवोल्टिक प्रणालियों की उत्पादन तकनीक में लगातार सुधार हुआ है और विभिन्न क्षेत्रों में इसका व्यापक रूप से उपयोग किया गया है।एक फोटोवोल्टिक प्रणाली एक ऐसा उपकरण है जो प्रकाश ऊर्जा को फोटोइलेक्ट्रिक प्रभाव या फोटोकैमिकल प्रभाव के माध्यम से सीधे विद्युत ऊर्जा में परिवर्तित करता है।फोटोवोल्टिक प्रणाली सौर ऊर्जा उत्पादन प्रणाली का मुख्य भाग है और सौर ऊर्जा उत्पादन प्रणाली का सबसे मूल्यवान हिस्सा है।फोटोवोल्टिक सिस्टम न केवल सौर ऊर्जा को विद्युत ऊर्जा में परिवर्तित कर सकते हैं, बल्कि विद्युत ऊर्जा को बैटरी में भी स्टोर कर सकते हैं, या लोड को चलाने के लिए इसका इस्तेमाल कर सकते हैं।फोटोवोल्टिक प्रणाली की बिजली उत्पादन दक्षता में सुधार करने और इसकी बिजली उत्पादन लागत को कम करने के लिए, सौर पैनल के कोण को आमतौर पर रोटरी ड्राइव डिवाइस द्वारा समायोजित किया जाता है, ताकि सौर पैनल प्रभावी रूप से सूर्य को ट्रैक कर सके, जिससे उपयोग में प्रभावी ढंग से सुधार हो सके। सौर पैनल की दर और बिजली उत्पादन दक्षता में सुधार।
