उत्पाद विवरण:
|
| सामग्री: | 50Mn, 42CrMo | नमूना: | 9 इंच |
|---|---|---|---|
| गियर अनुपात: | 61:1 | क्षमता: | 40% |
| सटीक: | 0.1 | मोटर: | हाइड्रोलिक मोटर |
| रंग: | के रूप में अनुरोध किया | प्रकार: | सिंगल वर्म सिंगल एक्सिस |
| प्रमुखता देना: | SE9 स्लीविंग बियरिंग ड्राइव,स्लीविंग बियरिंग ड्राइव 42CrMo,42CrMo स्लीव ड्राइव गियरबॉक्स |
||

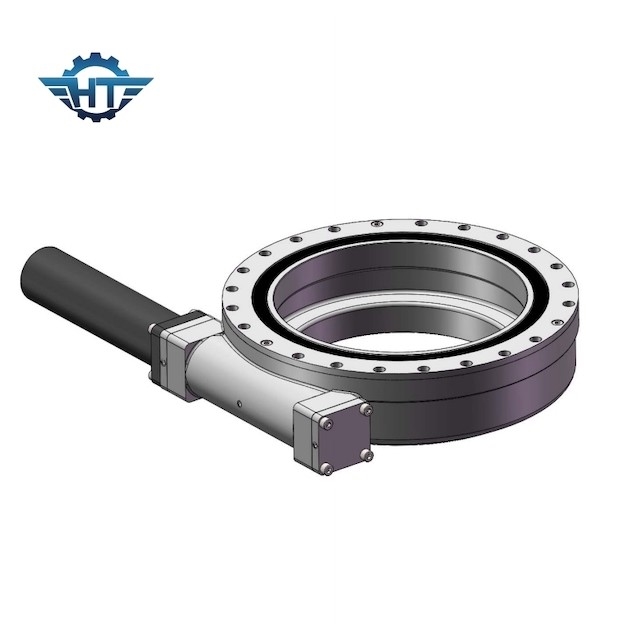

SE9 आउटडोर निर्माण प्लेटफार्म ट्रक के लिए हाइड्रोलिक मोटर के साथ असर ड्राइव स्लीविंग:

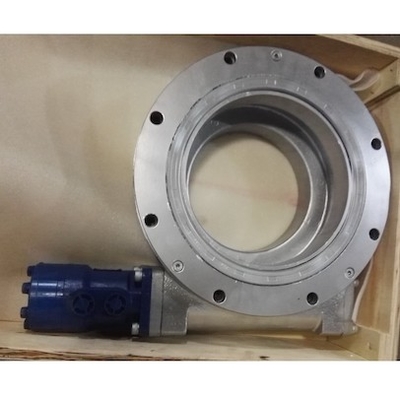

हाइड्रोलिक मोटर स्लीविंग ड्राइव
स्लीविंग बेयरिंग ड्राइव्स ऑवरग्लास वर्म तकनीक से संचालित होते हैं, जो अधिकतम उत्तरजीविता लोड-होल्डिंग के साथ-साथ बढ़ी हुई दक्षता और सटीकता प्रदान करते हैं।
कई अन्य अनुप्रयोग हैं क्योंकि स्लीविंग बियरिंग ड्राइव एक ही गियरबॉक्स से लोड-होल्डिंग और रोटेशनल टॉर्क दोनों की आवश्यकता वाले अनुप्रयोगों के लिए एकदम सही है और निरंतर या चक्रीय आंदोलनों के साथ धीमी गति से रोटेशन के लिए उपयुक्त है।यह सोलर ट्रैकर, सिंगल एक्सिस और डुअल एक्सिस जैसे मॉडल के लिए उपयुक्त है, जिसे फ्लैट सिंगल एक्सिस सोलर ट्रैकिंग सिस्टम, ओब्लिक या टिल्टेड सिंगल ट्रैकिंग सिस्टम और डुअल एक्सिस सोलर ट्रैकिंग सिस्टम, और इंजीनियरिंग मशीनरी, निर्माण के रूप में उद्योगों में भी लागू किया जा सकता है। मशीनरी और धातु विज्ञान, स्वचालित असेंबली लाइन उपकरण, सौर ऊर्जा, प्लेटफॉर्म ट्रक, पर्यावरण संरक्षण उपकरण, पवन ऊर्जा उत्पादन और कास्टिंग मशीनरी, साथ ही साथ विभिन्न धीमी गति से घूमने वाले मशीनरी उपकरण।
एसई श्रृंखला के प्रदर्शन पैरामीटर्स
| एसई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना |
निर्धारित उत्पादन टोक़ (एनएम) |
झुकाव टॉर्कः (एनएम) |
होल्डिंग टोक़ (एनएम) |
AXIAL लोड (केएन) |
रेडियल लोड (केएन) |
अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप। (℃) |
स्व ताला |
वज़न (किलोग्राम) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | हां | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | 0.1 | 66 | -40～+120 | हां | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | हां | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | हां | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | 0.1 | 66 | -40～+120 | हां | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | 0.1 | 66 | -40～+120 | हां | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | 0.1 | 66 | -40～+120 | हां | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | 0.1 | 66 | -40～+120 | हां | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | 0.1 | 66 | -40～+120 | हां | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | 0.1 | 66 | -40～+120 | हां | 204 |
अनुप्रयोग
परोक्ष एकअक्षीय अनुप्रयोग
इच्छुक एकअक्षीय ट्रैकिंग ब्रैकेट का रोटेशन अक्ष क्षैतिज तल पर एक झुकाव कोण पर स्थापित होता है, और एक-आयामी अक्ष के चारों ओर घूमता है।रोटेशन अक्ष की दिशा उत्तर-दक्षिण दिशा है, ताकि फोटोवोल्टिक मॉड्यूल की प्रकाश-प्राप्त सतह एक-आयामी दिशा में जितना संभव हो सके सूर्य के प्रकाश के घटना कोण के लंबवत हो।
लंबवत अक्ष आवेदन
"ऊंचाई + अज़ीमुथ" पूर्ण ट्रैकिंग प्रणाली, जो दो घूर्णन अक्षों के साथ चलती है और इसमें स्वतंत्रता की दो घूर्णी डिग्री होती है, जो प्राप्त सौर ऊर्जा को अधिकतम करने के लिए सूर्य के प्रक्षेपवक्र को पूरी तरह से ट्रैक कर सकती है।यह उच्च अक्षांश क्षेत्रों के लिए उपयुक्त है, और बिजली उत्पादन दक्षता को 35% से अधिक प्रभावी ढंग से बढ़ाया जा सकता है, जो फोटोवोल्टिक सिस्टम की बिजली उत्पादन दक्षता में काफी सुधार करता है।
