उत्पाद विवरण:
|
| नमूना: | SE12 | गियर अनुपात: | 78:1 |
|---|---|---|---|
| आवेदन: | निर्माण साधन | उत्पत्ति के प्लेस: | चांगझौ, चीन |
| चालक: | हाइड्रोलिक मोटर | प्रमाण पत्र: | आईएसओ 9 001, सीई |
| इंस्टालेशन: | क्षैतिज या लंबवत | रखरखाव: | मैनुअल के आधार पर |
| रंग: | के रूप में अनुरोध किया | प्रतिक्रिया: | 0.1° |
| प्रमुखता देना: | 5800NM टॉर्क वर्म गियर स्लीविंग ड्राइव,हाइड्रोलिक मोटर वर्म गियर स्लीविंग ड्राइव,5800NM टॉर्क वर्म स्लीव ड्राइव |
||

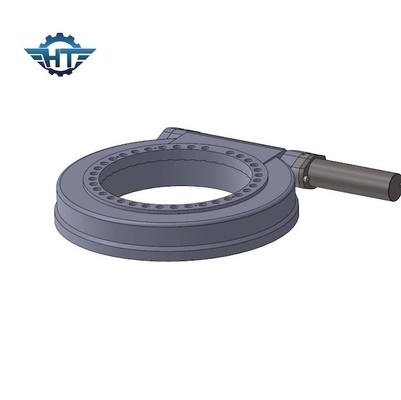

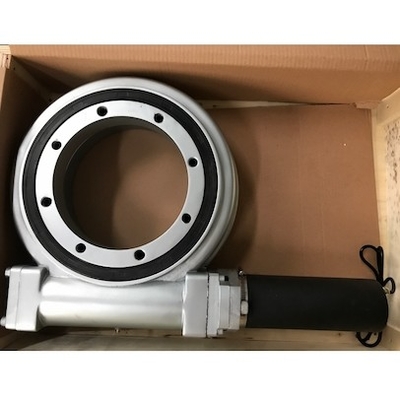

औद्योगिक उपकरणों के लिए हाइड्रोलिक मोटर के साथ उच्च झुकाव टोक़ SE12 वर्म गियर असर
वर्म गियर टाइप स्लीविंग ड्राइव
वर्म-गियर टाइप स्लीविंग ड्राइव को स्लीविंग रिंग बेयरिंग द्वारा विकसित किया गया है।यह आवास, एक कीड़ा गियर, एक मोटर और अन्य सामान से बना है।पारंपरिक स्लीविंग बेयरिंग की तुलना में, संरचना संकुचित, सुरक्षित और प्रतिरूपक है।आजकल, भारी लोडिंग की मांग के कारण, वर्म स्लीव ड्राइव डिवाइस विकसित किया गया है।इसमें बेहतर उत्पाद संरचना कॉम्पैक्टनेस और उच्च लोडिंग क्षमता और उच्च आउटपुट टॉर्क है।
विशेषताएं
कृमि गियर तंत्र की विशेषताएं:
1. एक बड़ा संचरण अनुपात प्राप्त किया जा सकता है, जो कंपित-अक्ष पेचदार गियर तंत्र की तुलना में अधिक कॉम्पैक्ट है
2. दो पहियों की मेशिंग टूथ सतहें लाइन संपर्क में हैं, और इसकी असर क्षमता कंपित शाफ्ट हेलिकल गियर तंत्र की तुलना में बहुत अधिक है
3. वर्म ड्राइव एक स्क्रू ड्राइव के बराबर है, जो एक मल्टी-टूथ मेशिंग ड्राइव है, इसलिए ड्राइव स्थिर है और शोर छोटा है।
4. स्व-लॉकिंग।जब वर्म का लीड एंगल मेशिंग गियर के दांतों के बीच के बराबर घर्षण कोण से कम होता है, तो तंत्र में सेल्फ-लॉकिंग गुण होते हैं और रिवर्स सेल्फ-लॉकिंग प्राप्त कर सकते हैं, अर्थात केवल वर्म ही वर्म को चला सकता है, लेकिन वर्म को नहीं। .जैसे कि इसकी भारी मशीनरी में इस्तेमाल होने वाला सेल्फ-लॉकिंग वर्म मैकेनिज्म, इसका रिवर्स सेल्फ-लॉकिंग सुरक्षा संरक्षण में भूमिका निभा सकता है।
5. संचरण क्षमता कम है और पहनना गंभीर है।जब वर्म गियर मेश और ड्राइव करता है, तो मेशिंग गियर दांतों के बीच सापेक्षिक फिसलन होती है
गतिशील गति बड़ी है, इसलिए घर्षण हानि बड़ी है और दक्षता कम है।दूसरी ओर, सापेक्ष फिसलने की गति दांत की सतह पर गंभीर पहनने और गर्मी पैदा करने का कारण बनती है।गर्मी को खत्म करने और पहनने को कम करने के लिए, अच्छे एंटी-घर्षण और एंटी-वियर गुणों वाली अधिक महंगी सामग्री और अच्छे चिकनाई वाले उपकरणों का अक्सर उपयोग किया जाता है, इसलिए लागत अधिक होती है।
6. कृमि का अक्षीय बल बड़ा होता है
एसई श्रृंखला के प्रदर्शन पैरामीटर्स
| एसई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना |
निर्धारित उत्पादन टोक़ (एनएम) |
झुकाव टॉर्कः (एनएम) |
होल्डिंग टॉर्कः (एनएम) |
AXIAL भार (केएन) |
रेडियल भार (केएन) |
अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप। (℃) |
स्वयं- ताला |
वज़न (किलोग्राम) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | हां | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | 0.1 | 66 | -40～+120 | हां | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | हां | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | हां | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | 0.1 | 66 | -40～+120 | हां | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | 0.1 | 66 | -40～+120 | हां | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | 0.1 | 66 | -40～+120 | हां | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | 0.1 | 66 | -40～+120 | हां | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | 0.1 | 66 | -40～+120 | हां | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | 0.1 | 66 | -40～+120 | हां | 204 |
अनुप्रयोग
अनुप्रयोगों में सौर ट्रैकर्स, पवन टर्बाइन, उपग्रह और रडार डिश, ट्रक क्रेन, मैन लिफ्ट, उपयोगिता उपकरण, हाइड्रोलिक उपकरण संलग्नक, तेल उपकरण उपकरण, टायर हैंडलर, डिगर एस और ऑटोमोटिव लिफ्ट शामिल हैं।
