उत्पाद विवरण:
|
गियर अनुपात: | 31:1 | सामान्य आउटपुट टॉर्क: | 533 एनएम |
---|---|---|---|
उत्पत्ति के प्लेस: | चांगझौ, चीन | टोर्क पकड़ना: | 7000 एनएम |
झुकाव टोक़: | 744 एनएम | रेटेड आउटपुट टॉर्क: | 0.065 आरपीएम |
प्रयोग: | सौर ट्रैकर्स | फ़ीचर को सुरक्षित रखें: | IP66 |
प्रमुखता देना: | सोलर ट्रैकर लिंकेज स्मॉल स्लीव ड्राइव,सोलर ट्रैकिंग सिस्टम के लिए 533Nm स्लीव ड्राइव,533Nm वर्म गियर स्लीव ड्राइव |

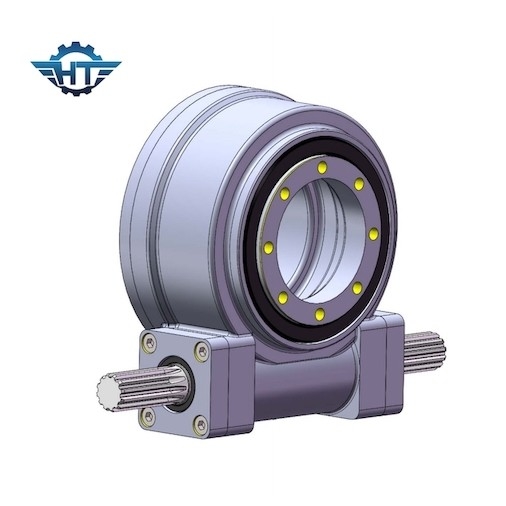

सोलर ट्रैकिंग सिस्टम के लिए SE3 वर्म गियर IP66 स्लीविंग रिंग बियरिंग्स
IP66 सेल्फ लॉकिंग स्लीविंग ड्राइव
स्लीविंग ड्राइव के वैरिएबल स्पीड ट्रांसमिशन फॉर्म के अनुसार, इसे गियर स्लीविंग ड्राइव और वर्म गियर स्लीविंग ड्राइव में विभाजित किया जा सकता है, जो गियर ड्राइव और वर्म गियर ड्राइव की संबंधित विशेषताओं को विरासत में मिला है।असर क्षमता के संदर्भ में, वर्म गियर प्रकार का प्रदर्शन दांत के प्रकार की तुलना में बेहतर होता है, और जब लिफाफा वर्म ड्राइव का उपयोग किया जाता है, तो इसकी असर क्षमता, विरूपण प्रतिरोध और संचरण कठोरता में और सुधार होता है, लेकिन वर्म गियर और वर्म दक्षता के मामले में रोटरी ड्राइव टाइप करें।
लाभ
स्लीविंग ड्राइव एक अत्यधिक एकीकृत फुल-सर्कल स्लीविंग रिडक्शन मैकेनिज्म है।श्रृंखला का अक्षीय आकार बहुत अलग नहीं है, जो श्रृंखला संचरण कनेक्शन भागों की संरचना को समतल करने के लिए फायदेमंद है, जिससे पूरे यांत्रिक उपकरणों का आकार कम हो जाता है।
इसके अलावा, चाहे वह गियर प्रकार हो या वर्म गियर प्रकार स्लीविंग ड्राइव, क्योंकि मुख्य और संचालित भागों के बीच आकार का अंतर बहुत बड़ा है, बड़े संचरण अनुपात संचरण को प्राप्त करना आसान है, जो कई अन्य प्रकारों के लिए भी मुश्किल है। चर गति संचरण तंत्र की।
एसई मॉडल प्रदर्शन पैरामीटर
एसई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
नमूना |
निर्धारित उत्पादन टोक़ (एनएम) |
झुकाव टॉर्कः (एनएम) |
होल्डिंग टोक़ (एनएम) |
AXIAL लोड (केएन) |
रेडियल लोड (केएन) |
अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप। (℃) |
स्व ताला |
वज़न (किलोग्राम) |
1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40~+120 | हां | 6 |
3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | 0.1 | 66 | -40~+120 | हां | 8 |
5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40~+120 | हां | 12 |
7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40~+120 | हां | 21 |
9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | 0.1 | 66 | -40~+120 | हां | 49 |
12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | 0.1 | 66 | -40~+120 | हां | 61 |
14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | 0.1 | 66 | -40~+120 | हां | 63 |
17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | 0.1 | 66 | -40~+120 | हां | 105 |
21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | 0.1 | 66 | -40~+120 | हां | 149 |
25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | 0.1 | 66 | -40~+120 | हां | 204 |
टिप्पणियों:
चूंकि स्लीविंग ड्राइव अलग-अलग ड्राइव मोटर्स से लैस होगी और स्लीविंग ड्राइव का प्रदर्शन अलग है, कृपया विशिष्ट कीमत के लिए हमारी बिक्री से संपर्क करें।हम आपके संदेश को 12 घंटे के भीतर पुनर्स्थापित कर देंगे।
अनुप्रयोग
स्लीविंग ड्राइव का उपयोग किसी भी अवसर में किया जा सकता है जिसके लिए पूर्ण-चक्र रोटेशन की आवश्यकता होती है और परिवर्तनशील गति की आवश्यकता होती है।जब बड़े टोक़ के बिजली संचरण, उच्च परिशुद्धता गति के संचरण, या तंत्र के चयन के लिए शरीर संरचना की उच्च कॉम्पैक्टनेस और अखंडता की आवश्यकता होती है, तो स्लीविंग ड्राइव सबसे अच्छा समाधान है।
अधिक सामान्य अनुप्रयोग आम तौर पर इंजीनियरिंग और निर्माण मशीनरी की पूर्ण-चक्र रोटरी संरचना, साथ ही सौर ऊर्जा, पवन ऊर्जा और विभिन्न दीर्घकालिक स्वचालित ट्रैकिंग मशीनरी हैं।डिजिटल नियंत्रण करना आसान है, इसलिए औद्योगिक रोबोट के क्षेत्र में इसके कई अनुप्रयोग हैं।
