उत्पाद विवरण:
|
| गियर अनुपात: | 57:1 | प्रकार: | संलग्न घर |
|---|---|---|---|
| आवेदन: | सौर ऊर्जा | चालक: | 12/24VDC इलेक्ट्रिक मोटर |
| आईपी ग्रेड: | IP66 | रंग: | के रूप में अनुरोध किया |
| दक्षता: | 40% | विधि स्थापित करें: | ऊर्ध्वाधर क्षैतिज |
| प्रमुखता देना: | हैवी ड्यूटी स्लीविंग बियरिंग ड्राइव,स्मॉल बैकलैश स्लीविंग रिंग ड्राइव,सीएसपी सोलर स्लीव ड्राइव |
||

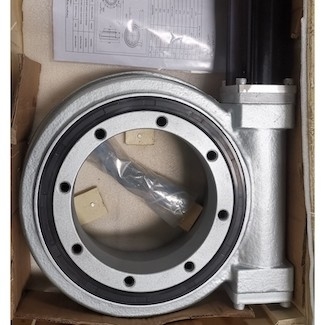

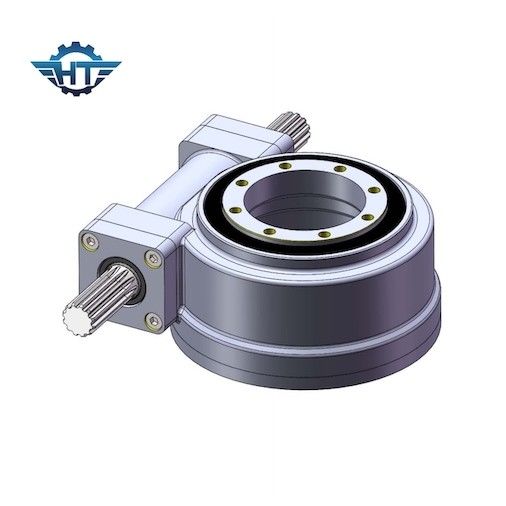

सीएसपी के लिए विद्युत गियरबॉक्स के साथ सीई प्रमाणित छोटे बैकलैश स्लीविंग असर ड्राइव
सीई चिह्नित स्लीविंग ड्राइव
स्लीविंग ड्राइव एक पूर्ण-परिधीय स्लीविंग डिसेलेरेशन ट्रांसमिशन मैकेनिज्म है जो ड्राइविंग पावर स्रोत को एकीकृत करता है।यह स्लीविंग बेयरिंग को ट्रांसमिशन फॉलोअर और मैकेनिज्म अटैचमेंट के रूप में इस्तेमाल करता है।और आवरण, और दूसरी अंगूठी का उपयोग ट्रांसमिशन अनुयायी और संचालित काम करने वाले हिस्से के लिए कनेक्शन बेस दोनों के रूप में किया जाता है, ताकि स्लीविंग असर स्वयं एक पूर्ण-सर्कल स्लीविंग कनेक्शन हो, और ड्राइविंग पावर स्रोत और मुख्य ड्राइव कुशलता से हो कॉन्फ़िगर किया गया यह एक सार्वभौमिक मंदी संचरण तंत्र है जो रोटेशन, मंदी और ड्राइविंग के कार्यों को एकीकृत करता है, और साथ ही साथ एक सरल संरचना होती है और निर्माण और रखरखाव के लिए सुविधाजनक होती है।
स्लीविंग गियर एक स्लीविंग ड्राइव यूनिट की असेंबली में एक मुख्य हिस्सा है।रिंगों में अटैचमेंट होल्स के साथ, वे आसन्न मशीन घटकों के बीच एक सरल और त्वरित कनेक्शन के साथ एक अनुकूलित पावर ट्रांसमिशन को सक्षम करते हैं।यह छोटा है लेकिन वे व्यवसाय में कुछ सबसे बड़े काम करने में मदद करते हैं।क्रेन पर स्विंग आर्म रोटेशन से लेकर पवन टरबाइन और सौर ऊर्जा पर प्लेटफॉर्म तक, स्लीविंग रिंग कई मशीनीकृत प्रक्रियाओं का एक अभिन्न अंग हैं।
यह एक आदर्श समाधान है:
1. भारी शुल्क वाले अनुप्रयोगों के लिए महत्वपूर्ण भार-वहन क्षमता की आवश्यकता होती है
2. डिजाइन जहां सटीक स्थिति महत्वपूर्ण है
3. एप्लिकेशन जहां स्वयं लॉक की आवश्यकता होती है
एसई श्रृंखला के प्रदर्शन पैरामीटर्स
| एसई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना |
निर्धारित उत्पादन टोक़ (एनएम) |
झुकाव टॉर्कः (एनएम) |
होल्डिंग टोक़ (एनएम) |
AXIAL लोड (केएन) |
रेडियल लोड (केएन) |
अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप। (℃) |
स्व ताला |
वज़न (किलोग्राम) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | हां | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | 0.1 | 66 | -40～+120 | हां | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | हां | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | हां | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | 0.1 | 66 | -40～+120 | हां | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | 0.1 | 66 | -40～+120 | हां | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | 0.1 | 66 | -40～+120 | हां | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | 0.1 | 66 | -40～+120 | हां | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | 0.1 | 66 | -40～+120 | हां | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | 0.1 | 66 | -40～+120 | हां | 204 |
अनुप्रयोग
दुनिया भर में स्लीविंग ड्राइव का उपयोग किया जाता है:
• वाहन और क्रेन सिस्टम।
• उत्खनन, हाइड्रोलिक चिमटे और फोर्कलिफ्ट जैसे अनुलग्नकों का रोटेशन।
• सुविधा प्रबंधन (स्वचालित सिस्टम)।
• लोडिंग और अनलोडिंग उपकरण।
• GPS।
