उत्पाद विवरण:
|
| सामग्री: | 50Mn, 42CrMo | मॉडल: | वीई7" |
|---|---|---|---|
| गियर अनुपात: | 57:1 | रेटेड आउटपुट टॉर्क: | 1750 एनएम |
| टोर्क पकड़ना: | 13200 एनएम | झुका हुआ टोक़: | 7000 एनएम |
| दक्षता: | 40% | मानक रंग: | आरएएल 9006 |
| प्रमुखता देना: | slew drive motor,worm gear slew drive |
||

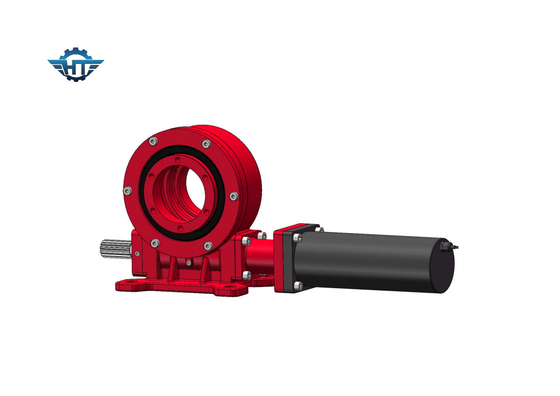

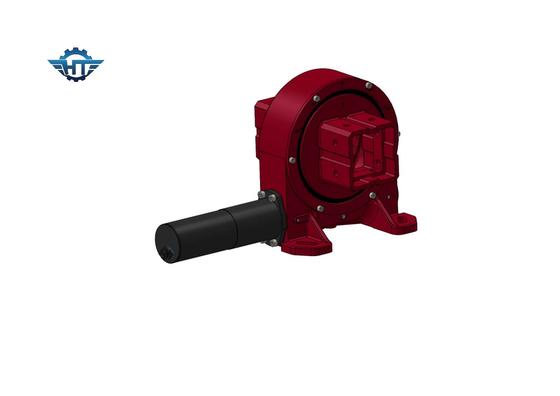

सीई और आईएसओ वीई7 स्लीव ड्राइव गियरबॉक्स, वर्टिकल एन्वलप वर्म गियर स्लीव ड्राइव ट्रैकर्स के लिए
वर्टिकल सिंगल एक्सिस वर्म गियर स्लीव ड्राइव विवरण
घुमावदार ड्राइव में रिवर्स सेल्फ-लॉकिंग फीचर है क्योंकि रिवर्स सेल्फ-लॉकिंग विशेषताओं के साथ वर्म गियर ड्राइव है।यह विशेषता बहुत मेजबान ऑपरेटिंग और सुरक्षा कारक की स्थिरता में वृद्धिपारंपरिक स्लीविंग उत्पादों की तुलना में, स्लीविंग ड्राइव गियरबॉक्स को स्थापित करना आसान है, बनाए रखना आसान है, और काफी स्थापना स्थान बचाता है।
वीई घुमावदार ड्राइव का तकनीकी डेटा
| मॉडल | अनुपात | नामित आउटपुट टॉर्क (एन.एम.) | झुकाव टोक़ (एन.एम.) | रखरखाव टोक़ (एन.एम.) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | सटीकता (°) | स्व-लॉकिंग | वजन (किलो) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | ४०% | ≤0.1 | हाँ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | ४०% | ≤0.1 | हाँ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | ४०% | ≤0.1 | हाँ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | ४०% | ≤0.1 | हाँ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | ४०% | ≤0.1 | हाँ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | ४०% | ≤0.1 | हाँ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | ४०% | ≤0.1 | हाँ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | ४०% | ≤0.1 | हाँ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | ४०% | ≤0.1 | हाँ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | ४०% | ≤0.1 | हाँ | 251 |
लाभ
1सौर ट्रैकिंग प्रणाली की सुरक्षा में सुधार के लिए उच्च बैकहोल्डिंग टॉर्क
2. 360 डिग्री घूर्णन सीमा
3. अंदर कीचड़ ड्राइव को घेरना
4. उच्च भार सुनिश्चित करने के लिए बहु दांत संपर्क
5. स्व-लॉकिंग समारोह
अनुकूलित सेवाएं
1विभिन्न अनुप्रयोगों और परियोजनाओं के आधार पर विशेष डिजाइन
2विभिन्न प्रकार के मोटर्स जैसे हाइड्रोलिक मोटर्स, स्टेपर मोटर्स, इलेक्ट्रिक मोटर्स आदि मिलान किए जा सकते हैं।
3विभिन्न रंग RAL कोड के आधार पर उपलब्ध हैं; हमारा मानक रंग RAL 9006 है।
प्रमुख मापदंडों का शब्दकोश
झुकाव क्षण टोक़ःयह टॉर्क गुरुत्वाकर्षण भार गुणा भार की स्थिति और घुमावदार असर के केंद्र के बीच की दूरी है। यदि वास्तविक टॉर्क नामित झुकाव पल टॉर्क से अधिक है,घुमावदार ड्राइव पलटा जाएगा.
रेडियल भारःघुमावदार असर की धुरी के लिए ऊर्ध्वाधर भार
अक्षीय भारःघुमावदार असर की धुरी के समानांतर भार
रखरखाव टोक़ःयह रिवर्स टॉर्क है। जब ड्राइव रिवर्स घूमता है, और भाग क्षतिग्रस्त नहीं होते हैं, अधिकतम प्राप्त टॉर्क को होल्डिंग टॉर्क कहा जाता है, इसे टूटा हुआ टॉर्क के रूप में भी देखा जाता है।
स्व-लॉकिंग:केवल लोड होने पर ही घुमावदार ड्राइव रिवर्स रोटेशन करने में सक्षम नहीं होता है और इसलिए इसे स्व-लॉकिंग कहा जाता है।
