उत्पाद विवरण:
|
| सामग्री: | कच्चा लोहा | नमूना: | 9 इंच |
|---|---|---|---|
| गियर अनुपात: | 61:1 | क्षमता: | 40% |
| सटीक: | 0.1 | एक्सिस: | लंबवत सिंगल |
| रंग: | के रूप में अनुरोध किया | टोर्क पकड़ना: | 30800 एनएम |
| प्रमुखता देना: | solar slew drive,slewing drive for solar tracking system |
||

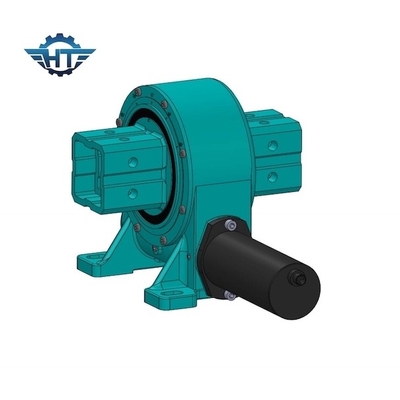

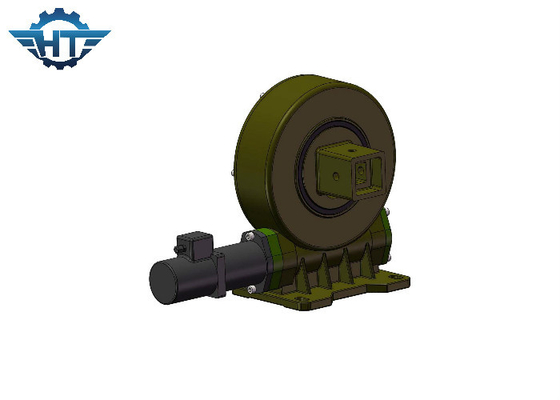

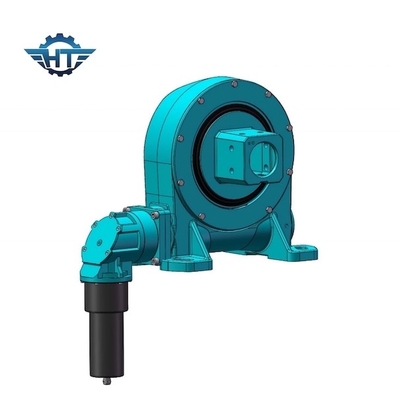

फ्लैट सिंगल एक्सिस सोलर ट्रैकर के लिए वर्टिका वर्म ड्राइव स्लीव रिंग IP66 प्रोटेक्शन ग्रेड
वर्म ड्राइव स्लीव रिंग विवरण
स्लीविंग गियर सिंगल और डुअल-एक्सिस सोलर ट्रैकर्स दोनों में मूवमेंट को सपोर्ट करके सोलर इंस्टॉलेशन को अधिक प्रभावी और लाभदायक बनाने में मदद करते हैं।विशाल सौर ट्रैकिंग सिस्टम को स्थानांतरित करने के लिए स्लीविंग गियरबॉक्स की आवश्यकता होती है जो मल्टी-प्लेन लोड-होल्डिंग और रोटेशनल टॉर्क दोनों प्रदान करते हैं।अधिक संख्या में दांतों को जोड़ने वाली स्लीविंग ड्राइव अधिक संपर्क और उच्च और मजबूत टोक़ प्रदान करती है।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हाँ |
251 किग्रा |
आवेदन पत्र
सौर उद्योग के लिए स्लीविंग ड्राइव सोलर ट्रैकर्स।
सोलर एक्सिस ट्रैकर सोलर पैनल को इस तरह से मूव करते हैं कि उन्हें ज्यादा सोलर एक्सेस मिले और ज्यादा पावर पैदा हो।वे एकल अक्ष या दोहरी धुरी हो सकते हैं।
सौर उद्योग के लिए हमारे कस्टम समाधान एक कुशल और लागत प्रभावी तरीके से सूर्य की शक्ति का उपयोग करने में मदद करते हैं।हमारे स्लीविंग ड्राइव और वर्म गियर ड्राइव एक छोटे पैकेज में उच्चतम गतिशील और स्थिर टॉर्क लोड क्षमता प्रदान करते हैं।उन अनुप्रयोगों में जहां पॉइंटिंग सटीकता महत्वपूर्ण है, हमारी डबल-लिफाफे वाली वर्म गियर तकनीक सटीक और सटीकता प्रदान करती है, जिसमें पूर्ण शून्य बैकलैश उपलब्ध है।
अधिकतम गियर टॉर्क और सबसे आसान रोटेशन के लिए ऑवरग्लास वर्म तकनीक से संचालित।स्लीव ड्राइव अनुप्रयोगों में ट्रक क्रेन, मैन लिफ्ट, उपयोगिता उपकरण, हाइड्रोलिक अटैचमेंट, तेल उपकरण उपकरण, समुद्री क्रेन, टायर हैंडलर, डिगर और ऑटोमोटिव लिफ्ट, पवन ऊर्जा, उपग्रह, रोबोट आदि शामिल हैं।
