उत्पाद विवरण:
|
| प्रकार: | संलग्न करना | अनुप्रयोग: | डिगर्स और ऑटोमोटिव लिफ्ट्स |
|---|---|---|---|
| चालक: | हाइड्रोलिक मोटर | आईपी ग्रेड: | IP66 |
| रंग: | के रूप में अनुरोध किया | अनुपात: | 61:1 |
| नमूना: | 9 इंच | दक्षता: | 40% |
| प्रमुखता देना: | ऑटोमोटिव लिफ्ट्स एनक्लोज्ड स्लीविंग ड्राइव,एनक्लोज्ड स्लीविंग ड्राइव हॉरिजॉन्टल रोटेट,हॉरिजॉन्टली रोटेट वर्म स्लीव ड्राइव |
||

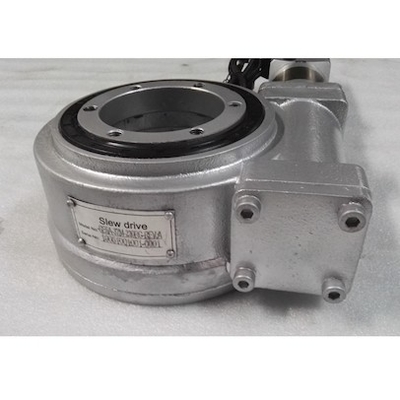

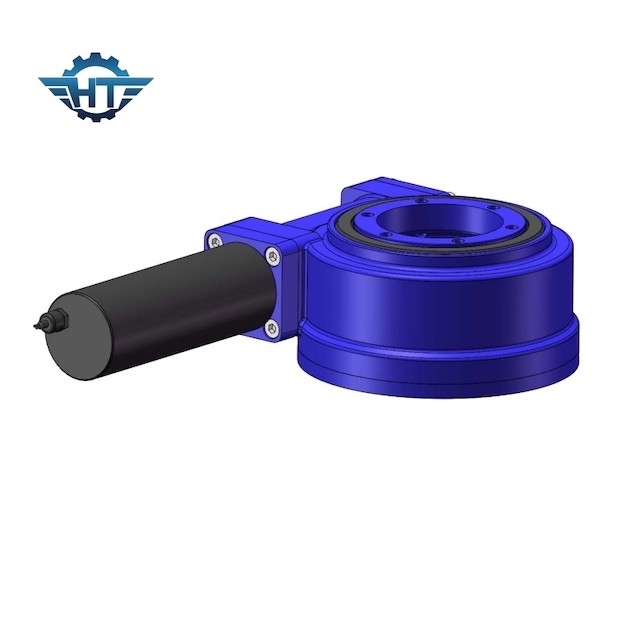

खुदाई और मोटर वाहन लिफ्टों के लिए क्षैतिज रूप से 9 इंच वर्म ड्राइव गियरबॉक्स घुमाएं
9 इंच वर्म ड्राइव गियरबॉक्स उत्पाद विवरण:
स्लीविंग ड्राइव में कई प्रकार होते हैं जैसे संलग्न प्रकार, खुले आवास प्रकार, लंबवत प्रकार, दोहरी धुरी प्रकार, उच्च परिशुद्धता प्रकार, वर्म ड्राइव प्रकार इत्यादि। स्लीविंग ड्राइव मजबूत टिल्टिंग पल टोक़ और स्थिर स्वयं लॉकिंग फ़ंक्शन के साथ स्लीविंग असर पर आधारित होती है।बहुत अधिक दांत संपर्क सतह को विशेष रूप से उच्च भार को चलाने के लिए डिज़ाइन किया गया है।
| नमूना: | SE9 | उत्पत्ति का स्थान | चांगझौ, चीन |
| ब्रांड | हांग्तुओ | प्रकार | संलग्न करना |
| सामग्री | 42CrMo, 50Mn | आउटपुट टॉर्क | 8784 एनएम |
| टिल्टिंग मोमेंट टॉर्क | 45 के एनएम | टोर्क पकड़ना | 30.8 के एनएम |
| स्थिर अक्षीय रेटिंग | 340 केएन | स्टेटिक रेडियल रेटिंग | 130 केएन |
| गतिशील अक्षीय रेटिंग | 170 केएन | गतिशील रेडियल रेटिंग | 65 केएन |
| गियर अनुपात | 61:1 | क्षमता | 40% |
एसई मॉडल प्रदर्शन पैरामीटर
| एसई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टॉर्कः (केएनएम) |
होल्डिंग टॉर्कः (केएनएम) |
AXIAL भार (केएन) |
रेडियल भार (केएन) |
अनुपात | क्षमता | शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) |
स्व ताला | वज़न (किलोग्राम) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | 0.15 | 66 | -40～+80 | हां | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | हां | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 204 |
अनुप्रयोग
डुअल-एक्सिस स्लीविंग ड्राइव्स के लिए सबसे आम स्लीविंग ड्राइव एप्लिकेशन डुअल-एक्सिस सोलर ट्रैकर्स हैं, जैसे कि हेलियोस्टैट्स और कंसंट्रेट फोटोवोल्टिक्स (सीपीवी), और सैटेलाइट या रडार डिश।अन्य अनुप्रयोगों में ऑटोमोटिव लिफ्ट, रोबोटिक आर्म पोजिशनर्स और स्टेज उपकरण शामिल हैं।
