उत्पाद विवरण:
|
| आदर्श: | 7 इंच | गियर अनुपात: | 57:1 |
|---|---|---|---|
| क्षमता: | 40% | शुद्धता: | 0.1 |
| चालक: | बिजली की मोटर | प्रकार: | लंबवत सिंगल एक्सिस |
| आवेदन पत्र: | आउटडोर पीवी सोलर प्लांट | ओईएम: | हां |
| प्रमुखता देना: | वर्म गियर स्लीविंग रिंग स्लीविंग ड्राइव,आउटडोर पीवी सोलर एनक्लोज्ड स्लीविंग ड्राइव,मल्टी टूथ कॉन्टैक्ट एनक्लोज्ड स्लीविंग ड्राइव |
||

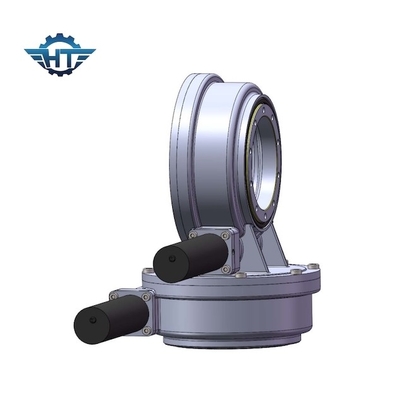

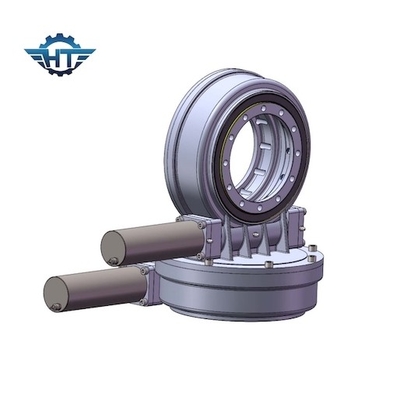

आउटडोर पीवी सोलर प्लांट के लिए मल्टी टूथ संपर्क SDE7 वर्म गियर स्लीविंग रिंग
SDE7 वर्म गियर स्लीविंग रिंग विवरण:
आदर्श: एसडीई7
उत्पत्ति का स्थान: चांगझौ, चीन
प्रकार: संलग्न
सामग्री: 42CrMo, 50Mn
आउटपुट टॉर्क: 2000 एनएम
टिल्टिंग मोमेंट टॉर्क: 7500 एनएम
होल्डिंग टॉर्क: 13200 एनएम
गियर अनुपात: 57:1
दक्षता: 40%
Hangtuo की स्लीविंग ड्राइवकुछ पूर्ण स्पेयर पार्ट्स के साथ आवास, स्लीविंग बेयरिंग, सीलिंग, लिफाफा कीड़ा से बना है।हम स्लीविंग ड्राइव के लिए उपयोग की जाने वाली इलेक्ट्रॉनिक मोटर और हाइड्रोलिक मोटर का भी उत्पादन कर सकते हैं, जो दक्षिणावर्त दिशा और काउंटर क्लॉकवाइज दिशा रोटेशन के लिए चल सकती है।
एसडीई मॉडल स्लीविंग ड्राइव प्रदर्शन पैरामीटर
| एसडीई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) |
झुकाव टोक़ (केएनएम) |
होल्डिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप (℃) |
स्व ताला | वजन (किग्रा) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 25 किलो |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 34 किग्रा |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 56किग्रा |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 92 किग्रा |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 160 किग्रा |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 224 किग्रा |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 320 किग्रा |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 492किग्रा |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 705 किग्रा |
लाभ
1. स्लीविंग रिंग के आधार पर मजबूत पलटने वाला क्षण
2. लिफाफा कृमि ड्राइव को अपनाएं
3. मल्टी टूथ कॉन्टैक्ट का उपयोग करने के लिए बड़ा लोड ड्राइव करें
4. बेहतर स्थिर स्व-लॉकिंग फ़ंक्शन
आमतौर पर एकल अक्ष प्रकार होता है;दोहरी धुरी प्रकार, लंबवत प्रकार और दोहरी कृमि प्रकार 3 से 25 इंच तक, विस्तार के लिए कृपया बिक्री ड्राइंग के लिए हमसे संपर्क करें।
