उत्पाद विवरण:
|
| सामग्री: | 42CrMo, क्यूटी | गियर अनुपात: | 31:1 |
|---|---|---|---|
| रेटेड आउटपुट टॉर्क: | 600 एनएम | टोर्क पकड़ना: | 1500 एनएम |
| झुकाव टोक़: | 5800 एनएम | प्रतिक्रिया: | 0.15° |
| घूर्णन प्रकार: | क्षैतिज और लंबवत | मानक रंग: | आरएएल 9006 |
| प्रमुखता देना: | इलेक्ट्रिक मोटर स्लीविंग रिंग ड्राइव,स्लीविंग रिंग ड्राइव मल्टी टूथ,600 एनएम टॉर्क स्लीव ड्राइव गियरबॉक्स |
||

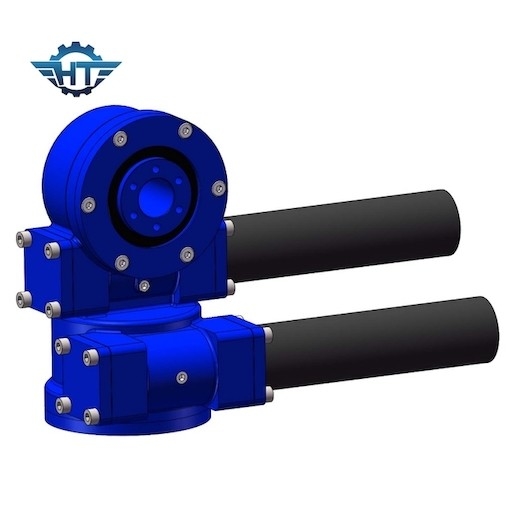

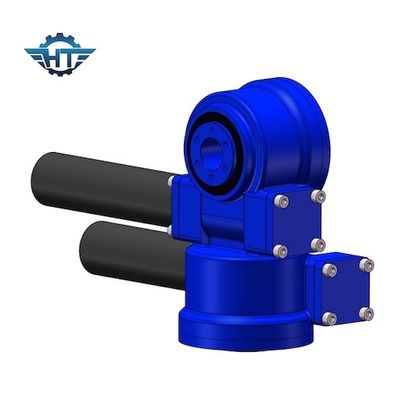

सोलर पैनल ट्रैकिंग सिस्टम के लिए इलेक्ट्रिक मोटर के साथ SDE3 डुअल एक्सिस स्लीविंग गियरबॉक्स
डुअल एक्सिस स्लीविंग गियरबॉक्स विवरण:
स्लीव ड्राइव का उपयोग अक्षीय और रेडियल बलों के समवर्ती संचरण के साथ-साथ झुकाव के क्षणों के संचरण के लिए किया जाता है।स्लीव ड्राइव में एक बॉल या रोलर स्लीविंग रिंग, हाइड्रोलिक या इलेक्ट्रिक ड्राइव और एक पूरी तरह से संलग्न आवास होता है।सीरीज एसई स्लीव ड्राइव को वर्म गियर के साथ डिजाइन किया गया है।
एसडीई मॉडल स्लीविंग ड्राइव प्रदर्शन पैरामीटर
| एसडीई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) |
झुकाव टोक़ (केएनएम) |
होल्डिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप (℃) |
स्व ताला | वजन (किग्रा) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 25 किलो |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 34 किग्रा |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | हां | 56किग्रा |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 92 किग्रा |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 160 किग्रा |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 224 किग्रा |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 320 किग्रा |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 492किग्रा |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 705 किग्रा |
विशेषताएं
1. सौर ट्रैकिंग सिस्टम की सुरक्षा में सुधार के लिए उच्च बैकहोल्डिंग टोक़
2. लिफाफा कृमि ड्राइव अंदर
3. उच्च भार सुनिश्चित करने के लिए बहु दांत संपर्क
4. सेल्फ-लॉकिंग फंक्शन
आवेदन पत्र
इस परिस्थिति में कि सीमित जीवाश्म ऊर्जा संसाधनों का अत्यधिक दोहन और उपयोग किया जाता है, अटूट सौर ऊर्जा संसाधनों ने वैश्विक ध्यान आकर्षित किया है।फोटोवोल्टिक विद्युत उत्पादन प्रौद्योगिकी तेजी से विकसित हो रही है।फोटोवोल्टिक मॉड्यूल फोटोवोल्टिक समर्थन पर स्थापित हैं।उनके विभिन्न संरचनात्मक रूपों के अनुसार, दो प्रकार होते हैं: निश्चित प्रकार और ट्रैकिंग प्रकार।रोटरी ड्राइव डिवाइस को ट्रैकिंग फोटोवोल्टिक बिजली उत्पादन प्रणाली पर स्थापित किया जाता है, ताकि फिक्स्ड ब्रैकेट एक ट्रैकिंग प्रकार बन जाए।इसलिए, फोटोवोल्टिक मॉड्यूल के कार्य कोण को ऊंचाई या/और सूर्य के अज़ीमुथ कोण के अनुसार समायोजित किया जा सकता है, ताकि फोटोवोल्टिक मॉड्यूल की प्रकाश-प्राप्त सतह किसी भी समय सूर्य की किरणों के लंबवत हो सके।संभव है, जिससे अधिक सौर ऊर्जा प्राप्त हो और विद्युत उत्पादन में वृद्धि हो।
