उत्पाद विवरण:
|
| सामग्री: | 42CrMo, क्यूटी | नमूना: | एसडीई7ए-57एमएचडी |
|---|---|---|---|
| गियर अनुपात: | 57:1 | रेटेड आउटपुट टॉर्क: | 2000 एनएम |
| टोर्क पकड़ना: | 13500 एनएम | झुकाव टोक़: | 13200 एनएम |
| अक्षीय भार: | 34 kN | रेडियल लोड: | 58 kN |
| प्रमुखता देना: | एंटी यूवी डुअल एक्सिस स्लीव ड्राइव,डुअल एक्सिस स्लीव ड्राइव 220V एसी,220V एसी वर्म ड्राइव स्लीव रिंग |
||

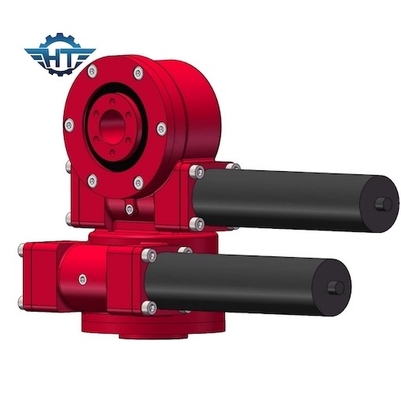

पीवी माउंटिंग ब्रैकेट सोलर ट्रैकिंग सिस्टम के लिए एंटी-यूवी एसडीई 7 डुअल एक्सिस स्लीविंग गियर
SDE7 डुअल एक्सिस स्लीविंग गियर विवरण:
| प्रोडक्ट का नाम | 43Nm 24Vdc गियर मोटर्स के साथ SDE7 स्लीविंग ड्राइव |
| आउटपुट टॉर्क | 980 एनएम;723 फीट। एलबीएस |
| मैक्स आउटपुट टॉर्क | 1938 एनएम;1429 फीट। एलबीएस |
| टिल्टिंग मोमेंट टॉर्क | 7000 एनएम;5163 फीट। एलबीएस |
| टोर्क पकड़ना | 13200 एनएम;9736 फीट। एलबीएस |
| स्थिर अक्षीय रेटिंग | 133.20 केएन;29943 एलबी |
| स्टेटिक रेडियल रेटिंग | 53 केएन;11977 पौंड |
| गतिशील अक्षीय रेटिंग | 31.90 केएन;7171 पौंड |
| गतिशील रेडियल रेटिंग | 27.91 केएन;6274 पौंड |
| मोटर विकल्प | 380V / 220V एसी मोटर;स्टेपर मोटर ;Brushless मोटर |
| उत्पाद शैली | दोहरी धुरी;एकल अक्ष; |
| आवेदन | डुअल एक्सिस ट्रैकिंग सिस्टम, सीपीवी, टॉवर (टीएसपी), सैटेलाइट एंटीना |
एसडीई मॉडल स्लीविंग ड्राइव प्रदर्शन पैरामीटर
| एसडीई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) |
झुकाव टोक़ (केएनएम) |
होल्डिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप (℃) |
स्व ताला | वजन (किग्रा) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 25 किलो |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 34 किग्रा |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | हां | 56किग्रा |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 92 किग्रा |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 160 किग्रा |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 224 किग्रा |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 320 किग्रा |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 492किग्रा |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 705 किग्रा |
विशेषताएं
1. सौर ट्रैकिंग सिस्टम की सुरक्षा में सुधार के लिए उच्च बैकहोल्डिंग टोक़
2. लिफाफा कृमि ड्राइव अंदर
3. उच्च भार सुनिश्चित करने के लिए बहु दांत संपर्क
4. सेल्फ-लॉकिंग फंक्शन
आवेदन पत्र
एसडीई श्रृंखला स्लीविंग ड्राइव डिजाइन प्रक्रिया में ऊर्ध्वाधर और क्षैतिज स्लीविंग ड्राइव के लाभों को अवशोषित करती है, और एक ही समय में क्षैतिज और पिच कोणों की 3 डी दिशाओं में घूमने की क्षमता रखती है।अधिक विस्तृत मापदंडों के लिए, कृपया प्रदर्शन पैरामीटर तालिका देखें।क्षैतिज और ऊर्ध्वाधर संरचनाओं के आधार पर, ZSDE श्रृंखला ने अपनी सटीकता में बहुत सुधार किया है, जिससे इसे फोटोवोल्टिक, केंद्रित सौर ऊर्जा प्रणाली और छोटे उपग्रह एंटीना ट्रैकिंग में व्यापक रूप से उपयोग किया जाता है।
