उत्पाद विवरण:
|
| सामग्री: | 50Mn, 42CrMo | नमूना: | एसडीई5" |
|---|---|---|---|
| गियर अनुपात: | 37:1 | टोर्क पकड़ना: | 9200 एनएम |
| झुकाव टोक़: | 6000 एनएम | अक्षीय भार: | 16 kN |
| रेडियल लोड: | 27 kN | क्षमता: | 40% |
| प्रमुखता देना: | SDE7 डुअल एक्सिस स्लीव ड्राइव,डुअल एक्सिस स्लीव ड्राइव वाटरप्रूफ सीलिंग,16kN एक्सियल लोड स्लीविंग रिंग ड्राइव |
||

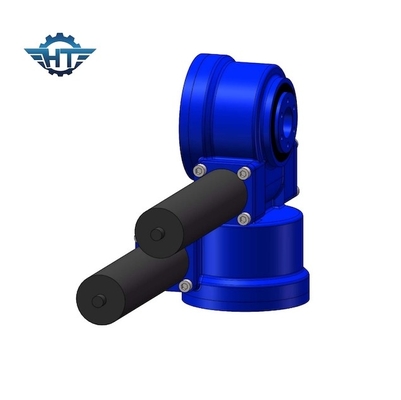

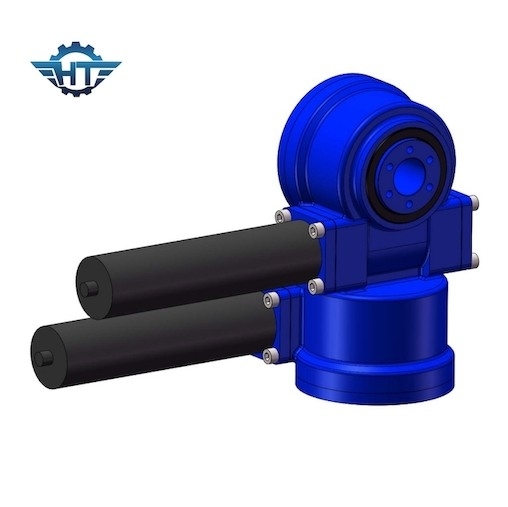

एसडीई5 डुअल एक्सिस स्लीविंग ड्राइव, पीवी और सीएसपी सोलर ट्रैकर्स के लिए वाटर प्रूफ सीलिंग
SDE5 डुअल एक्सिस स्लीविंग ड्राइव विवरण:
| प्रोडक्ट का नाम | 43Nm गियर मोटर्स के साथ SDE5 स्लीविंग ड्राइव |
| आउटपुट टॉर्क | 800 एनएम |
| टिल्टिंग मोमेंट टॉर्क | 6000 एनएम |
| टोर्क पकड़ना | 9200 एनएम |
| स्थिर अक्षीय रेटिंग | 16 kN |
| स्टेटिक रेडियल रेटिंग | 27 kN |
| मोटर विकल्प | 380V/220V एसी मोटर, स्टेपर मोटर, ब्रशलेस मोटर |
| उत्पाद शैली | डुअल एक्सिस, सीपीवी, सोलर डिश, पैराबोलिक, हेलियोस्टैट |
| आवेदन सुविधा | सौर ट्रैकिंग प्रणाली, औद्योगिक मशीनरी |
टिल्टिंग मोमेंट टॉर्क: टॉर्क लोड की स्थिति और स्लीविंग बेयरिंग के केंद्र के बीच की दूरी से गुणा किया गया भार है।यदि लोड और दूरी से उत्पन्न qorque रेटेड टिल्टिंग मोमेंट टॉर्क से अधिक है, तो स्लीविंग ड्राइव को उलट दिया जाएगा।
रेडियल लोड: स्लीविंग बेयरिंग की धुरी पर लंबवत लोड करें
अक्षीय भार: स्लीविंग बेयरिंग की धुरी के समानांतर लोड करें
होल्डिंग टॉर्क: यह रिवर्स टॉर्क है। जब ड्राइव उलटी घूम रही हो, और पुर्जे क्षतिग्रस्त न हों, तो प्राप्त अधिकतम टॉर्क को होल्डिंग टॉर्क कहा जाता है।
सेल्फ-लॉकिंग: केवल लोड होने पर, स्लीविंग ड्राइव रिवर्स रोटेट करने में सक्षम नहीं होता है और इसलिए इसे सेल्फ-लॉकिंग कहा जाता है।
एसडीई मॉडल स्लीविंग ड्राइव प्रदर्शन पैरामीटर
| एसडीई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) |
झुकाव टोक़ (केएनएम) |
होल्डिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप (℃) |
स्व ताला | वजन (किग्रा) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 25 किलो |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 34 किग्रा |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | हां | 56किग्रा |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 92 किग्रा |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 160 किग्रा |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 224 किग्रा |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 320 किग्रा |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 492किग्रा |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 705 किग्रा |
आवेदन
एसडीई श्रृंखला सौर फोटोवोल्टिक स्लीविंग ड्राइव के लिए डिज़ाइन किए गए हैं
सौर ट्रैकिंग सिस्टम के लिए विकसित और डिज़ाइन किए गए उच्च-प्रदर्शन उत्पाद, फोटोवोल्टिक सिंगल और डबल एक्सिस ट्रैकिंग सिस्टम के लिए उपयुक्त, फोटोवोल्टिक बिजली उत्पादन सिस्टम, टॉवर हेलियोस्टैट्स, बटरफ्लाई स्टर्लिंग बिजली उत्पादन, हीटिंग, गर्त केंद्रित बिजली उत्पादन, हीटिंग और अन्य सौर ऊर्जा अनुप्रयोगों में अनुप्रयोग ट्रैकिंग सिस्टम।इसे अपनी जरूरत के हिसाब से कस्टमाइज भी किया जा सकता है।
