उत्पाद विवरण:
|
| नमूना: | एसडीई5 | गियर अनुपात: | 37:1 |
|---|---|---|---|
| रेटेड आउटपुट टॉर्क: | 800 एनएम | टोर्क पकड़ना: | 9200 एनएम |
| झुकाव टोक़: | 6000 एनएम | क्षमता: | 40% |
| प्रतिक्रिया: | 0.15 डिग्री सेल्सियस | विशेषता: | सेल्फ लॉक डुअल एक्सिस |
| प्रमुखता देना: | लो स्पीड इलेक्ट्रिक स्लीविंग ड्राइव,इलेक्ट्रिक स्लीविंग ड्राइव 6000Nm टिल्टिंग टॉर्क,स्लीविंग रिंग ड्राइव 6000Nm टिल्टिंग टॉर्क |
||

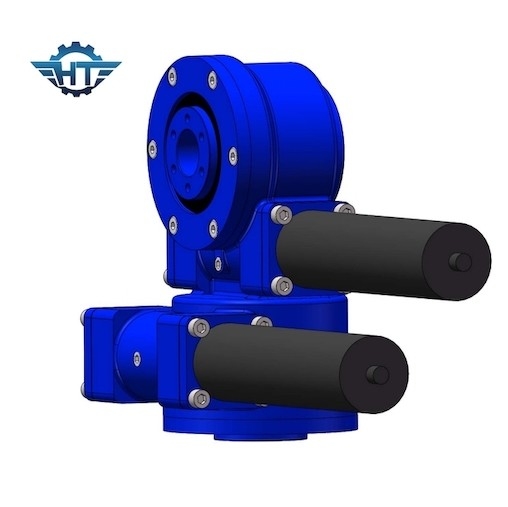

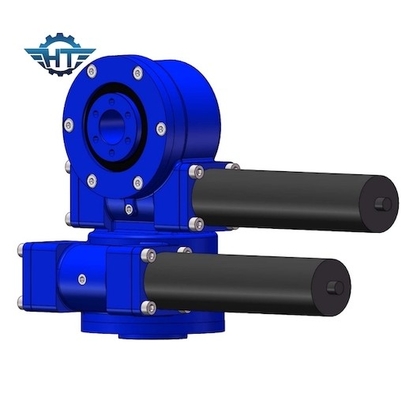

उच्च परिशुद्धता पीवी ट्रैकिंग सिस्टम के लिए एसडीई 5 लो स्पीड डुअल एक्सिस स्लीविंग गियरबॉक्स
डुअल एक्सिस स्लीविंग गियरबॉक्स विवरण:
हमारे स्लीविंग ड्राइव में मजबूत पलटने वाला क्षण होता है और लिफाफा वर्म ड्राइव को अपनाता है, जो मल्टी-टूथ कॉन्टैक्ट के साथ बड़े भार को चला सकता है, और इसमें सिस्टम की सुरक्षा को बढ़ाने के लिए सेल्फ-लॉकिंग फ़ंक्शन होता है।स्लीव ड्राइव्स का प्रदर्शन 6kNm से 220kNm होल्डिंग टॉर्क, 200Nm से 63kNm आउटपुट टॉर्क, 500Nm से 271kNm टिल्टिंग मोमेंट लोड क्षमता और गियर अनुपात 31:1 से 156,600:1 तक होता है।स्थापना क्षैतिज, लंबवत या बहु-अक्ष संयोजन हो सकती है।
एसडीई मॉडल स्लीविंग ड्राइव प्रदर्शन पैरामीटर
| एसडीई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) |
झुकाव टोक़ (केएनएम) |
होल्डिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप (℃) |
स्व ताला | वजन (किग्रा) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 25 किलो |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 34 किग्रा |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | हां | 56किग्रा |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 92 किग्रा |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 160 किग्रा |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 224 किग्रा |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 320 किग्रा |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 492किग्रा |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 705 किग्रा |
अधिक विस्तृत आयामों और मापदंडों के लिए उपरोक्त आयामों और मापदंडों को अद्यतन या समायोजित किया जा सकता है, कृपया हमारे बिक्री चित्र देखें।
विभिन्न अनुप्रयोगों और परियोजनाओं के अनुसार विशेष डिजाइन
यह विभिन्न प्रकार की मोटरों से मेल खा सकता है, जैसे हाइड्रोलिक मोटर्स, स्टेपर मोटर्स, सर्वो मोटर्स, आदि।
रोटरी ड्राइव डिवाइस की सतह को ग्राहक की आवश्यकताओं के अनुसार किसी भी रंग से छिड़का जा सकता है
आवेदन पत्र
हमारे स्लीविंग ड्राइव लंबे जीवन और कम रखरखाव के लिए डिज़ाइन किए गए हैं।उन्हें बहुत कम स्थापना स्थान की आवश्यकता होती है लेकिन अधिकतम भार का सामना कर सकते हैं।यही कारण है कि वे कई अनुप्रयोगों के लिए समाधान हैं: वानिकी, कृषि, खनन, मानवयुक्त प्लेटफार्मों, कई समुद्री अनुप्रयोगों के साथ-साथ मशीन निर्माण और इंजीनियरिंग, सौर ट्रैकिंग सिस्टम, एकल-अक्ष या दोहरे-अक्ष सौर ट्रैकिंग सिस्टम के लिए स्लीविंग ड्राइव।
