उत्पाद विवरण:
|
| सामग्री: | 50Mn, 42CrMo, क्यूटी | नमूना: | दोहरी धुरी 7 इंच |
|---|---|---|---|
| टोर्क पकड़ना: | 13.5 kNm | झुकाव टोक़: | 13.2 kNm |
| क्षमता: | 40% | अक्षीय भार: | 34 kN |
| रेडियल लोड: | 58 kN | रंग: | के रूप में अनुरोध किया |
| प्रमुखता देना: | 800RPM डुअल एक्सिस स्लीव ड्राइव,डुअल एक्सिस स्लीव ड्राइव 24VDC,24VDC सोलर स्लीव ड्राइव |
||

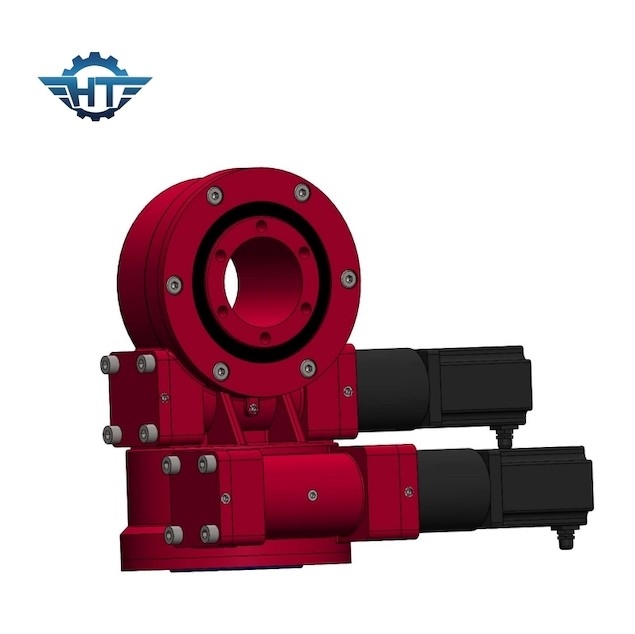

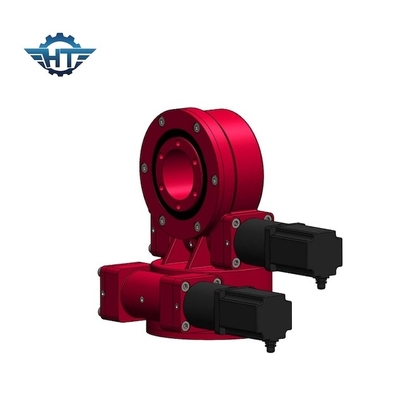

पीवी ट्रैकर्स के लिए प्लैनेटरी गियरबॉक्स के साथ वर्म एंड वर्म व्हील SDE7 डुअल एक्सिस स्लीव ड्राइव
डुअल एक्सिस स्लीव ड्राइव विवरण
सौर ट्रैकर्स को यांत्रिक विशेषताओं द्वारा सिंगल-एक्सिस ट्रैकर्स और डुअल-एक्सिस ट्रैकर्स में विभाजित किया जा सकता है।चूंकि दोहरे अक्ष प्रणाली सूर्य की इष्टतम ट्रैकिंग प्राप्त करने में सक्षम हैं, इसलिए वे सभी प्रकार की पीवी, सीपीवी, सीएसपी केंद्रित सौर प्रौद्योगिकियों में अधिक लोकप्रिय हैं।हमारे पास हाइड्रोलिक मोटर, इलेक्ट्रिक मोटर, स्टेपर मोटर्स हैं जो स्लीविंग ड्राइव से अलग-अलग काम करने की स्थिति के अनुसार मेल खाते हैं, इलेक्ट्रिक मोटर पैरामीटर नीचे दिया गया है:
| मोटर डेटा | ग्रहीय गियरबॉक्स डेटा | ||
| रेटेड वोल्टेज | 24वीडीसी | अनुपात | 398:1 |
| वर्तमान मूल्यांकित | 1.3ए | आउटपुट टॉर्क | 43Nm |
| निर्धारित गति | 800 आरपीएम | आउटपुट स्पीड | 2आरपीएम |
| संरक्षित स्तर | IP55/65/66 | शोर | <60डीबी |
एसडीई मॉडल स्लीविंग ड्राइव प्रदर्शन पैरामीटर
| एसडीई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) |
झुकाव टोक़ (केएनएम) |
होल्डिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप (℃) |
स्व ताला | वजन (किग्रा) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 25 किलो |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 34 किग्रा |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | हां | 56किग्रा |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 92 किग्रा |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 160 किग्रा |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 224 किग्रा |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 320 किग्रा |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 492किग्रा |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 705 किग्रा |
प्रश्नोत्तर:
तकनीकी ड्राइंग में पैरामीटर्स का क्या अर्थ है?
टिल्टिंग मोमेंट टॉर्क: टॉर्क लोड की स्थिति और स्लीविंग बेयरिंग के केंद्र के बीच की दूरी से गुणा किया गया भार है।यदि लोड और दूरी से उत्पन्न qorque रेटेड टिल्टिंग मोमेंट टॉर्क से अधिक है, तो स्लीविंग ड्राइव को उलट दिया जाएगा।
रेडियल लोड: स्लीविंग बेयरिंग की धुरी पर लंबवत लोड करें
अक्षीय भार: स्लीविंग बेयरिंग की धुरी के समानांतर लोड करें
होल्डिंग टॉर्क: यह रिवर्स टॉर्क है। जब ड्राइव उलटी घूम रही हो, और पुर्जे क्षतिग्रस्त न हों, तो प्राप्त अधिकतम टॉर्क को होल्डिंग टॉर्क कहा जाता है।
सेल्फ-लॉकिंग: केवल लोड होने पर, स्लीविंग ड्राइव रिवर्स रोटेट करने में सक्षम नहीं होता है और इसलिए इसे सेल्फ-लॉकिंग कहा जाता है।
