उत्पाद विवरण:
|
| सामग्री: | क्यूटी | नमूना: | लंबवत 5 इंच |
|---|---|---|---|
| टाइप: | कीड़ा और कीड़ा | गारंटी: | 3 साल |
| ओईएम: | उपलब्ध | तकनीकी सहायता: | संपूर्ण जीवन |
| आवेदन पत्र: | सीएसपी स्टेशन | अनुपात: | 37:1 |
| प्रमुखता देना: | सिंगल एक्सिस वर्टिकल स्लीविंग ड्राइव,5 इंच वर्टिकल स्लीविंग ड्राइव,स्टेपर मोटर के साथ वर्टिकल स्लीविंग ड्राइव |
||

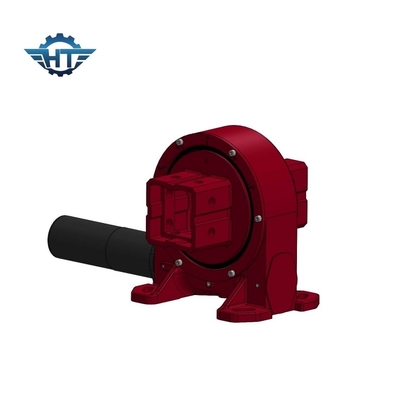

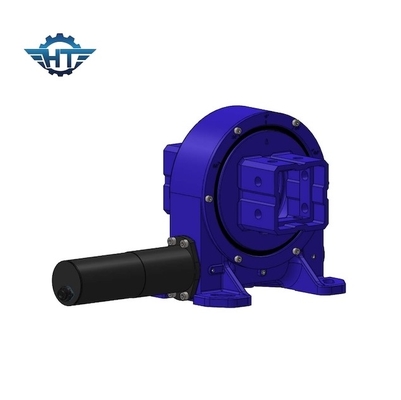

सीएसपी स्टेशन के लिए स्टेपर मोटर के साथ विश्वसनीय वर्टिकल 5 इंच सिंगल एक्सिस स्लीव ड्राइव
सिंगल एक्सिस स्लीव ड्राइव विवरण
विनिर्देश: हमारे बेस मॉडल आकार 1500 एनएम से 11,200 एनएम होल्डिंग टॉर्क, 100 एनएम से 20,000 एनएम आउटपुट टॉर्क, 5000 एनएम से 89,000 एनएम टिल्टिंग टॉर्क, और गियरबॉक्स रिडक्शन रेशियो 30:1 से 150:1 तक परफॉर्मेंस रेंज प्रदान करते हैं।एक ग्रहीय गियरबॉक्स संलग्न करके, गियर अनुपात और भी अधिक हो सकता है।ड्राइव को क्षैतिज, लंबवत, या एकाधिक अक्षों के संयोजन पर रखा जा सकता है।
विश्वसनीयता: हमारे एसडीई डुअल-एक्सिस स्लीविंग ड्राइव्स को सटीक 3डी पोजिशनिंग के 30 साल के फील्ड लाइफ टाइम के लिए आश्वस्त किया जाता है।एसडीई ड्राइव एक ही ड्राइव में एक कुशल और विश्वसनीय समाधान बनाते हैं।हम क्षेत्र के जीवन को अधिकतम करने के लिए आईएसओ 9001, सीई प्रमाणपत्रों द्वारा निर्धारित मानकों का उपयोग करके अपने सभी घटकों और कच्चे माल को योग्य बनाते हैं।
प्रदर्शन: हमारे स्लीव ड्राइव अधिकतम नियंत्रण और गति समर्थन देने के लिए पेटेंटेड ऑवरग्लास वर्म तकनीक का उपयोग करते हैं।हमारे वर्म गियर्स ऑवरग्लास स्क्रू से रिंग गियर की पिच लाइन पर 5 से 11 दांतों को जोड़ते हैं, जो कि मानक वर्म्स की तुलना में अधिक दांतों का जुड़ाव है, जिससे गियरबॉक्स को अधिक स्थिरता और मजबूती मिलती है।ऑवरग्लास तकनीक के बारे में और जानें।
अनुप्रयोग: ड्यूल-एक्सिस स्लीविंग ड्राइव्स के लिए सबसे आम स्लीविंग ड्राइव एप्लिकेशन ड्यूल-एक्सिस सोलर ट्रैकर्स हैं, जैसे कि हेलियोस्टैट्स और केंद्रित फोटोवोल्टिक्स (सीपीवी), और सैटेलाइट या रडार डिश।अन्य अनुप्रयोग जैसे ऑटोमोटिव लिफ्ट्स, रोबोटिक आर्म पोजिशनर्स और स्टेज उपकरण।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 251 किग्रा |
विशेषताएँ
ऑवरग्लास वर्म को अपनाकर, ड्राइव में निम्नलिखित विशेषताएं हैं:
1) उच्च आउटपुट टॉर्क और होल्डिंग लोड
2) शीर्ष ट्रैकिंग परिशुद्धता
3) मजबूत संक्षारण प्रतिरोध और प्रभावी सीलिंग
स्लीविंग ड्राइव का उचित आकार कैसे चुनें?
न केवल प्रदर्शन की कमी या प्रदर्शन अधिशेष से बचने के लिए स्लीविंग ड्राइव का उचित आकार चुनना लागत प्रभावी समाधान प्राप्त करने में महत्वपूर्ण भूमिका निभाता है।
उपयुक्त स्लीविंग ड्राइव का चयन करने के लिए कृपया हमें निम्नलिखित जानकारी दें:
1. आवेदन
2. आउटपुट टोक़ की आवश्यकता है।यदि आपके पास उस डेटा का स्पष्ट विचार नहीं है, तो बस हमें लोड बताएं, उदाहरण के लिए, हमारे स्लीविंग ड्राइव पर पैनलों का वजन और बढ़ते ब्रैकेट।
3. पिछले 10 वर्षों में आपके क्षेत्र में लोड आयाम और सबसे बड़ी हवा जो यह गणना करने के लिए उपयोग की जाती है कि क्या हमारे द्वारा अनुशंसित ड्राइव बड़ी हवा आने पर अधिकतम भार वहन कर सकती है।
4. आपके लिए आवश्यक आउटपुट गति जो हमें आपके लिए उपयुक्त मोटरों की सिफारिश करने में मदद करेगी।
5. अन्य सूचनाएं जैसे बैकलैश, आईपी ग्रेड डिमांड आदि
