उत्पाद विवरण:
|
| सामग्री: | 50Mn, 42CrMo | नमूना: | वीई9 |
|---|---|---|---|
| गियर अनुपात: | 61:1 | रेटेड आउटपुट टॉर्क: | 7320 एनएम |
| टोर्क पकड़ना: | 55000 एनएम | झुकाव टोक़: | 16300 एनएम |
| क्षमता: | 40% | आवेदन पत्र: | पीवी ट्रैकिंग सिस्टम |
| प्रमुखता देना: | hydraulic slew motor,slewing gear |
||

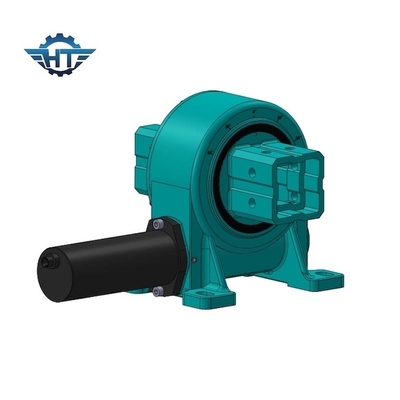

110 मिमी स्क्वायर आउटपुट वीई 9 सौर स्लीव ड्राइव, पीवी ट्रैकिंग सिस्टम के लिए आसान घुड़सवार और रखरखाव:

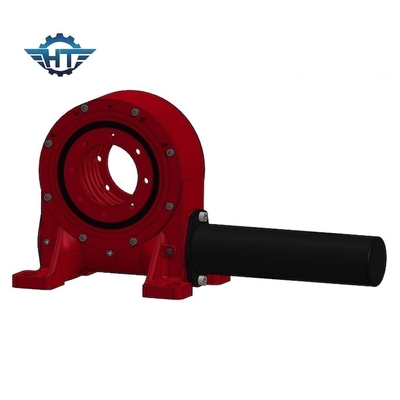

स्क्वायर आउटपुट VE9 सोलर स्लीव ड्राइव विवरण:
वर्म गियर स्लीविंग ड्राइव सिंगल एक्सिस पीवी ट्रैकर्स के लिए सबसे अधिक लागत प्रभावी और इष्टतम समाधान हैं।वे 30 साल के फील्ड लाइफ टाइम के लिए सटीकता और प्रदर्शन के लिए डिज़ाइन, परीक्षण और गारंटीकृत हैं।
स्थिर पीवी ट्रैकर्स की तुलना में जो ऊर्जा के उच्चतम स्तर का उत्पादन तभी कर सकते हैं जब सूर्य पैनल के इष्टतम कोण पर हो, पीवी ट्रैकर्स सूर्योदय से सूर्यास्त तक सीधे सूर्य की ओर हो सकते हैं।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 251 किग्रा |
अनुकूलित सेवाएं
1. विभिन्न अनुप्रयोगों और परियोजनाओं के आधार पर विशेष डिजाइन
2. विभिन्न प्रकार की मोटरों का मिलान किया जा सकता है, जैसे हाइड्रोलिक मोटर्स, स्टेपर मोटर्स, इलेक्ट्रिकल मोटर्स आदि।
3. आरएएल कोड के आधार पर विभिन्न रंग उपलब्ध हैं;हमारा मानक रंग RAL 9006 है।
लाभ
1. रोटेशन ± 60 डिग्री, सॉफ़्टवेयर नियंत्रण विफलता के मामले में ड्राइव के अंदर हार्ड स्टॉप / हार्ड सीमा
2. बाईं या दाईं ओर से ड्राइविंग मोटर का कनेक्शन
3. स्थापना के दौरान, गियरिंग निकासी को समायोजित करना आवश्यक नहीं है;यह निर्माता द्वारा कारखाने से पहले ही सेट कर दिया जाता है
4. सरल स्थापना और कम रखरखाव
5. तर्कसंगत स्थान उपयोग
6. गियर स्व-लॉकिंग है;इसलिए ब्रेक जरूरी नहीं है
7. शुरू करने और रोकने की आसान और धाराप्रवाह विधि
