उत्पाद विवरण:
|
| सामग्री: | क्यूटी | आदर्श: | एसडीई7" |
|---|---|---|---|
| गियर अनुपात: | 57:1 | रेटेड आउटपुट टॉर्क: | 2000 एनएम |
| टोर्क पकड़ना: | 13500 एनएम | झुकाव टोक़: | 7500 एनएम |
| अक्षीय भार: | 34 kN | रेडियल लोड: | 58 kN |
| प्रमुखता देना: | hydraulic slew motor,slewing gear |
||

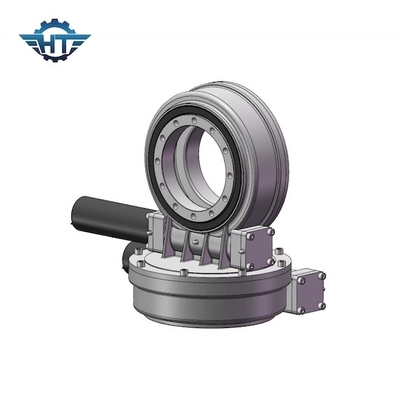

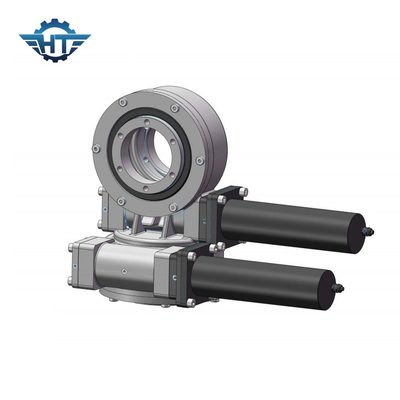

सोलर ट्रैकिंग सिस्टम के लिए इलेक्ट्रिक 24v डीसी मोटर के साथ 7 इंच डुअल एक्सिस स्लीव ड्राइव गियरबॉक्स
स्लीव ड्राइव गियरबॉक्स विवरण
डुअल एक्सिस स्लीविंग ड्राइव उन स्थितियों के लिए एकदम सही हैं, जिन्हें लंबवत और क्षैतिज रूप से घुमाने की आवश्यकता होती है।विशिष्ट अनुप्रयोगों में दोहरी धुरी सौर ट्रैकर्स, उपग्रह और रडार व्यंजन, मशीनें शामिल हैं जिन्हें दोनों दिशाओं में 360 डिग्री चलने की आवश्यकता होती है।Hangtuo की स्लीविंग ड्राइव पिच और अज़ीमुथ के एकीकृत डिज़ाइन को अपनाती है, और समग्र संरचना कॉम्पैक्ट है, जो स्प्लिट रिड्यूसर की जटिल स्थापना की समस्या को हल करती है, निरर्थक भागों को कम करती है, और मुख्य इंजन की विफलता दर को कम करती है;एक ही समय में, विश्वसनीय असर सुनिश्चित करने के लिए, अज़ीमुथ स्लीविंग ड्राइव सिस्टम उच्च शक्ति वाले चार-बिंदु संपर्क बॉल बेयरिंग को अपनाता है, जो एक निश्चित अक्षीय बल और रेडियल बल को वहन करते हुए एक बड़े उलट पल को सहन कर सकता है।
एसडीई मॉडल स्लीविंग ड्राइव प्रदर्शन पैरामीटर्स
| एसडीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) |
झुकाव टोक़ (केएनएम) |
होल्डिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप (℃) |
स्व ताला | वजन (किग्रा) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 25 किलो |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 34 किग्रा |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 56किग्रा |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 92 किग्रा |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 160 किग्रा |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 224 किग्रा |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 320 किग्रा |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 492किग्रा |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 705 किग्रा |
विशेषताएँ
1. सौर ट्रैकिंग सिस्टम की सुरक्षा में सुधार के लिए उच्च बैकहोल्डिंग टोक़
2. लिफाफा कृमि ड्राइव अंदर
3. उच्च भार सुनिश्चित करने के लिए बहु दांत संपर्क
4. सेल्फ-लॉकिंग फंक्शन
