उत्पाद विवरण:
|
| सामग्री: | 50Mn, 42CrMo, क्यूटी | गियर अनुपात: | 125:1 |
|---|---|---|---|
| रेटेड आउटपुट टॉर्क: | 16 kNm | टोर्क पकड़ना: | 89 kNm |
| झुकाव टोक़: | 65 kNm | मानक रंग: | आरएएल 9006 |
| प्रतिक्रिया: | 0.1 डिग्री से कम | घूर्णन प्रकार: | डबल एक्सिस |
| प्रमुखता देना: | slewing ring drive,small slew drive |
||

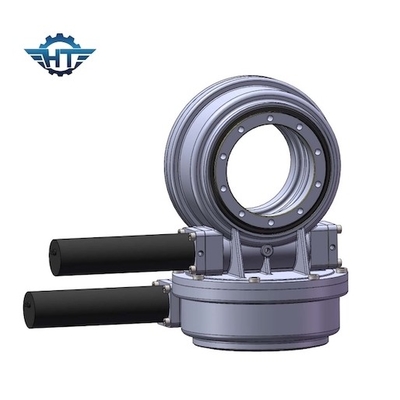

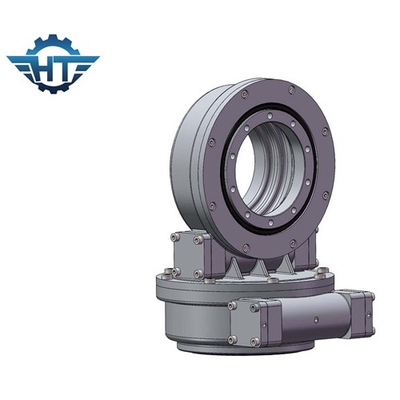

SDE21 गियर अनुपात 125/1 घंटा ग्लास वर्म गियर सीपीवी के लिए संलग्न आवास के साथ ड्राइव;
वर्म गियर स्लीव ड्राइव विवरण
स्लीव ड्राइव का उपयोग अक्षीय और रेडियल बलों के समवर्ती संचरण के साथ-साथ झुकाव के क्षणों के संचरण के लिए किया जाता है।स्लीव ड्राइव में एक बॉल या रोलर स्लीविंग रिंग, हाइड्रोलिक या इलेक्ट्रिक ड्राइव और एक पूरी तरह से संलग्न आवास होता है।सीरीज एसई स्लीव ड्राइव को वर्म गियर के साथ डिजाइन किया गया है।
SDE3, SDE7, SDE21 ISO9001 / CE प्रमाणित सन ट्रैकर के लिए स्लीव ड्राइव वर्म गियर;
1) उच्च आउटपुट टॉर्क और होल्डिंग लोड
2) शीर्ष ट्रैकिंग परिशुद्धता
3) मजबूत संक्षारण प्रतिरोध और प्रभावी सीलिंग
एसडीई मॉडल स्लीविंग ड्राइव प्रदर्शन पैरामीटर
| एसडीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) |
झुकाव टोक़ (केएनएम) |
होल्डिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप (℃) |
स्व ताला | वजन (किग्रा) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 25 किलो |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 34 किग्रा |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 56किग्रा |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 92 किग्रा |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 160 किग्रा |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 224 किग्रा |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 320 किग्रा |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 492किग्रा |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 705 किग्रा |
टिप्पणी: अधिक विस्तृत आयामों और मापदंडों के लिए उपरोक्त आयामों और मापदंडों को अद्यतन या समायोजित किया जा सकता है, कृपया हमारे बिक्री चित्र देखें।
अनुकूलित सेवाएं
1. विभिन्न अनुप्रयोगों और परियोजनाओं के आधार पर विशेष डिजाइन
2. विभिन्न प्रकार की मोटरों का मिलान किया जा सकता है, जैसे हाइड्रोलिक मोटर्स, स्टेपर मोटर्स, इलेक्ट्रिकल मोटर्स आदि।
3. आरएएल कोड के आधार पर विभिन्न रंग उपलब्ध हैं;हमारा मानक रंग RAL 9006 है।
आवेदन क्षेत्र
| पवन ऊर्जा क्षेत्र | धातुकर्म मशीनरी |
| प्रकाश उद्योग | भारी उपकरण |
| बंदरगाह/समुद्री मशीनर | सैन्य उत्पाद। |
| निर्माण मशीनरी खनन | स्टील वर्क्स उपकरण |
| मलजल उपचार संयंत्र | कृषि उपकरण |
