उत्पाद विवरण:
|
| सामग्री: | क्यूटी | नमूना: | दोहरी धुरी 21 इंच |
|---|---|---|---|
| टोर्क पकड़ना: | 89 kNm | झुकाव टोक़: | 65 kNm |
| क्षमता: | 40% | रंग: | के रूप में अनुरोध किया |
| प्रतिक्रिया: | 0.1 डिग्री से कम | आवेदन पत्र: | निर्माण साधन |
| प्रमुखता देना: | small slew drive,worm drive motor |
||

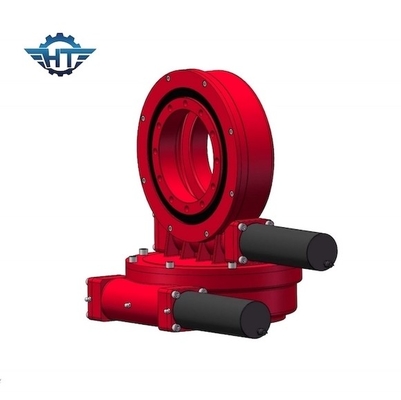

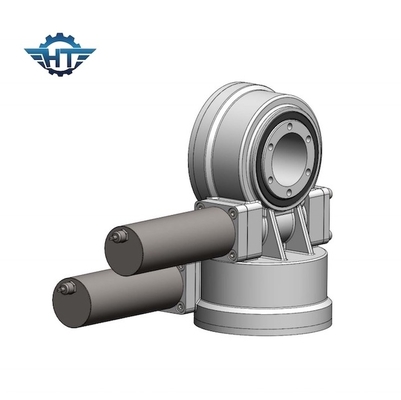

SDE21 "सैटेलाइट / रोबोट / निर्माण मशीनरी के लिए उच्च टोक़ दोहरी धुरी स्लीव ड्राइव
सैटेलाइट डुअल एक्सिस स्लीव ड्राइव विवरण
एक ही समय में दो अक्ष ड्राइव के साथ ड्यूल-एक्सिस स्लीविंग ड्राइव डिजाइनिंग।यह एसई सीरीज स्लीविंग ड्राइव की तुलना में अधिक टूथ कॉन्टैक्टिंग और डबल आउटपुट टॉर्क है। इस उत्पाद का एक लंबा इतिहास है, प्रक्रिया प्रौद्योगिकी अब बहुत परिपक्व हो गई है।
विशेषताएँ
गियर मोटर विकल्प
इलेक्ट्रिक और प्लैनेटरी गियरबॉक्स को ग्राहक की आवश्यकता के अनुसार डिज़ाइन किया जा सकता है। स्लीविंग ड्राइव में सुविधाओं में जगह बचाने, कॉम्पैक्ट डिज़ाइन में अधिकतम भार क्षमता, व्यापक जीवनकाल, कम रखरखाव लागत का लाभ है।
एसडीई मॉडल स्लीविंग ड्राइव प्रदर्शन पैरामीटर
| एसडीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) |
झुकाव टोक़ (केएनएम) |
होल्डिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप (℃) |
स्व ताला | वजन (किग्रा) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 25 किलो |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 34 किग्रा |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 56किग्रा |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 92 किग्रा |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 160 किग्रा |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 224 किग्रा |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 320 किग्रा |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 492किग्रा |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 705 किग्रा |
अनुप्रयोग
डुअल एक्सिस स्लीविंग ड्राइव को सोलर ट्रैकिंग सिस्टम, सोलर डिश, पीवी, सीपीवी, सीएसपी, विंड टर्बाइन और सैटेलाइट डिश में लगाया जा सकता है।
