उत्पाद विवरण:
|
| टाइप: | VE6 स्लीविंग ड्राइव | सामग्री: | क्यूटी |
|---|---|---|---|
| आवेदन पत्र: | पीवी ट्रैकिंग सिस्टम | गारंटी: | 10 वर्ष |
| रंग: | ग्राहक की आवश्यकता | अंदर की सीमा: | हाँ |
| मोटर: | 24वी | विशेषता: | 30 साल का फील्ड लाइफ |
| प्रमुखता देना: | 24V Motor Slewdrive,Solar Energy Slewdrive,Satellite Slewdrive |
||

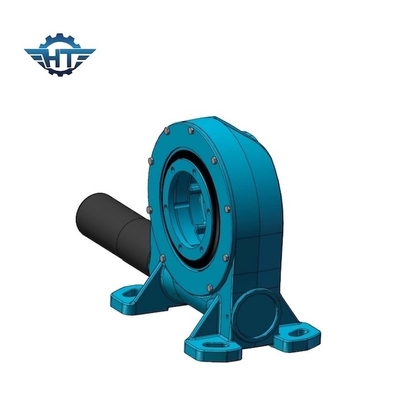

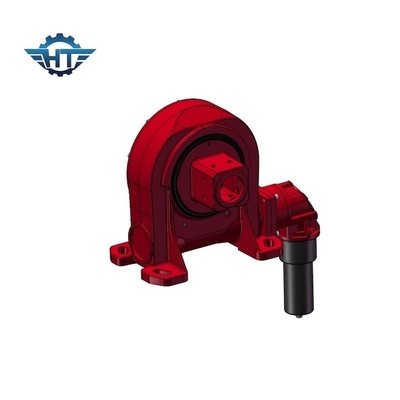

PV ट्रैकिंग सिस्टम के लिए 24V मोटर स्लीवड्राइव के साथ VE6 स्क्वायर ट्यूब स्लीविंग ड्राइव
स्क्वायर ट्यूब स्लीविंग ड्राइव विवरण:
एक वर्टिकल सेल्फ लॉकिंग वर्म गियर स्लीविंग ड्राइव, जिसे आमतौर पर वर्म ड्राइव या स्लीविंग बियरिंग्स के रूप में जाना जाता है, एक पूर्ण, स्थापित करने के लिए तैयार सिस्टम है जिसमें गियर या स्लीविंग रिंग बेयरिंग, वर्म, बेस और पूरी तरह से संलग्न आवास होते हैं।इसे हाइड्रोलिक या इलेक्ट्रिक मोटर्स, प्लैनेटरी गियरबॉक्स, एसी मोटर्स, स्टेपर मोटर्स आदि के साथ अनुकूलित किया जा सकता है।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 251 किग्रा |
विशेषताएँ
1. रोटेशन ± 60 डिग्री
2. बाईं या दाईं ओर से ड्राइविंग मोटर का कनेक्शन
3. स्थापना के दौरान, गियरिंग निकासी को समायोजित करना आवश्यक नहीं है;यह निर्माता द्वारा कारखाने से पहले ही सेट कर दिया जाता है
4. कारखाने से पहले तेल भरा गया था
5. सरल स्थापना और कम रखरखाव
6. तर्कसंगत स्थान उपयोग
7. गियर सेल्फ-लॉकिंग है;इसलिए ब्रेक जरूरी नहीं है
8. शुरू करने और रोकने की आसान और धाराप्रवाह विधि
9. क्षैतिज स्थापना के लिए उपयुक्त उच्च झुकाव टोक़,
