उत्पाद विवरण:
|
| नमूना: | 5 इंच | गियर अनुपात: | 37:1 |
|---|---|---|---|
| क्षमता: | 40% | टाइप: | डुअल एक्सिस स्लीव ड्राइव |
| आवेदन पत्र: | दोहरी धुरी सौर ट्रैकर्स | OEM सेवा: | उपलब्ध |
| उत्पत्ति के प्लेस: | चांगझौ, चीन | चालक: | 12/24vdc मोटर्स, स्टेपर मोटर्स |
| प्रमुखता देना: | slewing ring drive,worm drive motor |
||

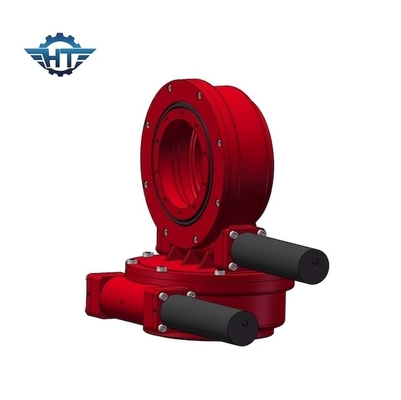

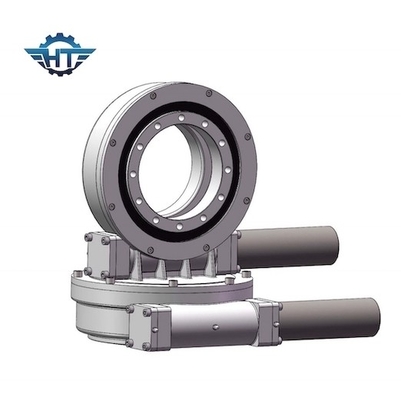

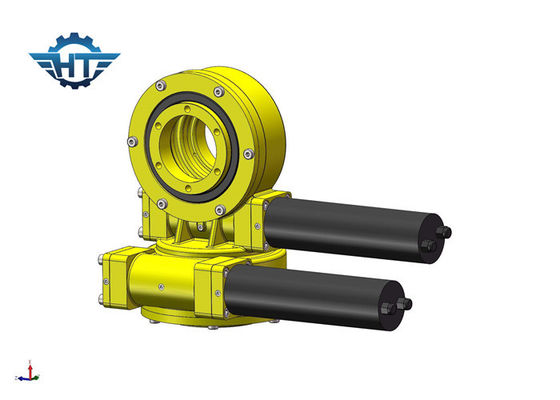

बाहरी दोहरी धुरी सौर ट्रैकर्स के लिए आईपी 66 संलग्न आवास के साथ एसडीई 5 दोहरी एक्सिस स्लीव ड्राइव
डुअल एक्सिस स्लीव ड्राइव विवरण
यह मुख्य रूप से स्लीविंग बेयरिंग, हाउसिंग और वर्म शाफ्ट आदि से सुसज्जित है।
इसमें कॉम्पैक्ट संरचना, पर्याप्त टोक़, कम शोर, अच्छी विरोधी बल क्षमता और स्थिर और सुरक्षित प्रदर्शन की विशेषताएं हैं।
एसडीई मॉडल स्लीविंग ड्राइव प्रदर्शन पैरामीटर
| एसडीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) |
झुकाव टोक़ (केएनएम) |
होल्डिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप (℃) |
स्व ताला | वजन (किग्रा) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 25 किलो |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 34 किग्रा |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 56किग्रा |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 92 किग्रा |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 160 किग्रा |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 224 किग्रा |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 320 किग्रा |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 492किग्रा |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 705 किग्रा |
आवेदन पत्र
स्लीविंग ड्राइव अधिक अक्षीय भार, रेडियल लोड और झुकाव क्षण को बनाए रखने में सक्षम है।टर्नटेबल या फ्रेम स्लीविंग ड्राइव द्वारा संचालित दिगंश और ऊंचाई पर घूमता है।
इसका उपयोग क्रेन / खुदाई / सौर ऊर्जा / ओवरहेड वर्किंग ट्रक / अन्य मशीन में किया जाता है।
लाभ
1. घंटे का चश्मा वर्म शाफ्ट के साथ बनाया गया है जो अधिक दांत संपर्क और उच्च टोक़ प्रदान करता है
2. गियर और रेसवे हार्डन द्वारा सेवा जीवन बढ़ाया जाता है
3. उत्पाद के प्रदर्शन का परीक्षण किया जाता है और उत्पाद की गुणवत्ता सुनिश्चित की जाती है।
ऐसे कई अनुप्रयोग हैं जिनमें स्लीविंग ड्राइव का उपयोग किया जा सकता है, मुख्यतः क्योंकि यह उन अनुप्रयोगों के लिए एकदम सही है जिनके लिए लोड-होल्डिंग पावर और घूर्णी टोक़ शक्ति दोनों की आवश्यकता होती है।
