उत्पाद विवरण:
|
| सामग्री: | क्यूटी | नमूना: | एसडीई7" |
|---|---|---|---|
| गियर अनुपात: | 57:1 | रेटेड आउटपुट टॉर्क: | 2000 एनएम |
| टोर्क पकड़ना: | 13500 एनएम | झुकाव टोक़: | 13200 एनएम |
| क्षमता: | 40% | मानक रंग: | आरएएल 9006 |
| प्रमुखता देना: | हाई होल्डिंग टॉर्क सोलर स्लीव ड्राइव,2000 एनएम सोलर वर्म स्लीव ड्राइव,गियर मोटर सोलर स्लीव ड्राइव |
||

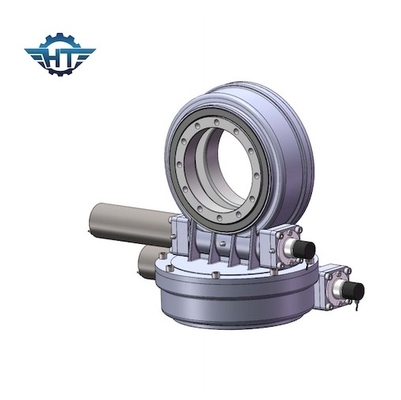

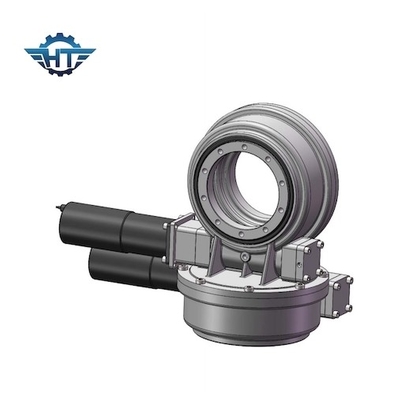

गियर मोटर के साथ सोलर ट्रैकिंग सिस्टम के लिए हाई होल्डिंग टॉर्क वर्म ड्राइव स्लीविंग ड्राइव
वर्म ड्राइव स्लीविंग ड्राइव विवरण
एक दोहरी धुरी सौर ट्रैकिंग प्रणाली के लिए, विभिन्न ब्रैकेट संरचना के आधार पर, तीन प्रकार के स्लीव ड्राइव समाधान लागू किए जा सकते हैं:
1. दो क्षैतिज (से प्रकार) एकल अक्ष स्लीव ड्राइव का उपयोग करें।
2. एक हॉरिजॉन्टल (से टाइप) और दूसरे वर्टिकल (ve टाइप) का इस्तेमाल करें।
3. एक दोहरी धुरी स्लीव ड्राइव का उपयोग करें।
वे सभी समाधान सूर्य को लंबवत और क्षैतिज रूप से ट्रैक कर सकते हैं, जिसका अर्थ है कि सूर्य को हर समय सीधे सूर्य के प्रकाश से ट्रैक करना।
डुअल एक्सिस स्लीव ड्राइव पैरामीटर्स
| नमूना | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | क्षमता | प्रेसिजन (डिग्री) | स्व ताला | वजन (किग्रा) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | 0.1 | हाँ | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | 0.1 | हाँ | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | 0.1 | हाँ | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | 0.1 | हाँ | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | 0.1 | हाँ | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | 0.1 | हाँ | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | 0.1 | हाँ | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 0.1 | हाँ | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | 0.1 | हाँ | 705 |
ड्यूल एक्सिस सोलर ट्रैकर में लागू स्लीव ड्राइव्स
| प्रोडक्ट का नाम | SDE7 स्लीव ड्राइव |
| आउटपुट टॉर्क | 980 एनएम;723 फीट। एलबीएस |
| मैक्स आउटपुट टॉर्क | 1938 एनएम;1429 फीट। एलबीएस |
| टिल्टिंग मोमेंट टॉर्क | 7000 एनएम;5163 फीट। एलबीएस |
| टोर्क पकड़ना | 13200 एनएम;9736 फीट। एलबीएस |
| स्थिर अक्षीय रेटिंग | 133.20 केएन;29943 एलबी |
| स्टेटिक रेडियल रेटिंग | 53 केएन;11977 पौंड |
| गतिशील अक्षीय रेटिंग | 31.90 केएन;7171 पौंड |
| गतिशील रेडियल रेटिंग | 27.91 केएन;6274 पौंड |
| मोटर विकल्प | 12/24/48 वीडीसी मोटर;स्टेपर मोटर;Brushless मोटर |
| उत्पाद शैली | दोहरी धुरी;सीपीवी/एचसीपीवी;सौर डिश;सौर टावर |
| आवेदन सुविधा | सोलर ट्रैकिंग सिस्टम, इंडस्ट्रियल मशीनर |
| पैनल का अनुशंसित वर्ग | 30 वर्ग मीटर |
अनुकूलित सेवाएं
1. विभिन्न अनुप्रयोगों और परियोजनाओं के आधार पर विशेष डिजाइन
2. विभिन्न प्रकार की मोटरों का मिलान किया जा सकता है, जैसे हाइड्रोलिक मोटर्स, स्टेपर मोटर्स, इलेक्ट्रिकल मोटर्स आदि।
3. आरएएल कोड के आधार पर विभिन्न रंग उपलब्ध हैं;हमारा मानक रंग RAL 9006 है।
