उत्पाद विवरण:
|
| नमूना: | वीई9 | गियर अनुपात: | 61:1 |
|---|---|---|---|
| आवेदन पत्र: | सौर ट्रैकिंग प्रणाली | उत्पत्ति के प्लेस: | चांगझौ, चीन |
| चालक: | इलेक्ट्रिक गियरबॉक्स | प्रमाणपत्र: | आईएसओ 9 001, सीई |
| इंस्टालेशन: | खड़ा | रखरखाव: | मुक्त |
| रंग: | के रूप में अनुरोध किया | प्रतिक्रिया: | 0.1 डिग्री से कम |
| प्रमुखता देना: | slew drive motor,worm gear slew drive |
||

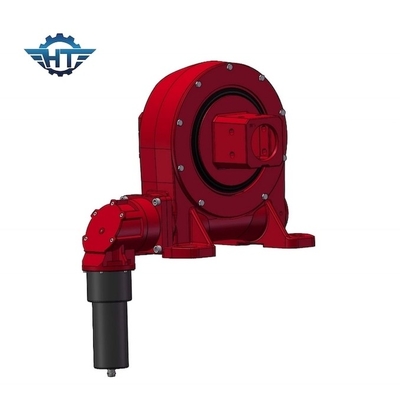

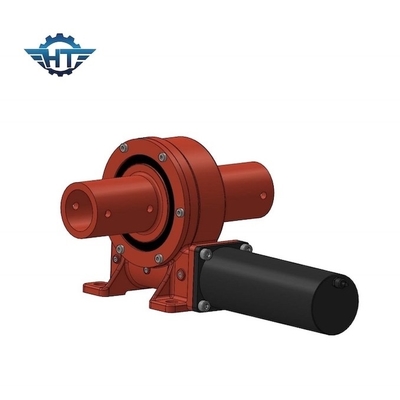

सोलर ट्रैकिंग सिस्टम के लिए स्लीव ड्राइव गियरबॉक्स के अंदर वर्टिकल इंस्टाल हार्ड स्टॉप
वर्म ड्राइव स्लीविंग ड्राइव विवरण
वर्म ड्राइव कई मशीनों और उपकरणों में, विभिन्न अनुप्रयोगों और विभिन्न परिचालन स्थितियों में प्रभावी साबित हुए हैं, जैसे: निर्माण और असेंबली प्लेटफॉर्म, वन मशीनरी में कॉकपिट की नियुक्ति, सामग्री हैंडलिंग उपकरण, सौर प्रणालियों की स्थिति, सुपरस्ट्रक्चर का नियंत्रण और परिचालन अनुप्रयोग। निर्माण मशीनरी, औद्योगिक क्रेन और इतने पर।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 251 किग्रा |
उत्पाद लाभ
1. कुशलता से तेल रिसाव से बचने के लिए कंकाल तेल सील का उपयोग करें
2. डिज़ाइन किया गया माउंटिंग आयाम कई अनुप्रयोगों से मेल खा सकता है।
3. आसान रखरखाव
4. वर्म गियर संरचना को अपनाएं जिसमें मजबूत आसंजन और ड्राइविंग टॉर्क हो
5. सॉफ्टवेयर नियंत्रण प्रणाली के खराब होने की स्थिति में अंदर ही अंदर रुकना
पैकेजिंग और शिपिंग
इनर पैकेजिंग: एंटी-जंग प्लास्टिक फिल्म;वैक्यूम प्लास्टिक बैग।
बाहरी पैकेजिंग: कठिन गत्ते का डिब्बा;लकड़ी का केस ;लकड़ी का फूस।
शिपिंग अवधि: एक्सप्रेस द्वारा;हवाईजहाज से;भूमि के द्वारा;समुद्र के द्वारा।
नमूनों के लिए, चूंकि स्लीव ड्राइव छोटे आयाम के साथ है, लेकिन भारी वजन के साथ है, यह समुद्र के द्वारा प्रभावी शिपिंग लागत नहीं है, जबकि एक्सप्रेस शिपिंग लागत प्रभावी तरीके से है, हमारे लॉजिस्टिक कर्मचारी एक्सप्रेस की तुलना करने के लिए टीएनटी, डीएचएल, यूपीएस, फेडेक्स से पूछेंगे। सबसे अधिक लागत प्रभावी तरीका खोजने के लिए कीमत।
यदि भविष्य में थोक आदेश में, हम समुद्र के द्वारा जहाज की सलाह देते हैं।
टिप्पणी:
एक्सप्रेस: डोर टू डोर, कस्टम द्वारा आवश्यक होने पर बस आयात कर का भुगतान करना होगा।
हवाई या समुद्र के द्वारा: कारखाने से गंतव्य हवाई अड्डे / समुद्री बंदरगाह, हवाई अड्डे द्वारा चार्ज किए गए गंतव्य शुल्क का भुगतान करने की आवश्यकता है (गंतव्य शुल्क हमेशा प्रति बी / एल द्वारा लिया जाता है, भले ही पैकेज बड़ा, छोटा, भारी या हल्का हो, gerneral 200 में ~ 400 अमरीकी डालर प्रति कार्गो) और कस्टम द्वारा आवश्यक होने पर आयात कर।
ट्रेन से: कभी-कभी शिपिंग मूल्य समुद्र के समान होता है लेकिन समुद्र की तुलना में कम शिपिंग समय लेते हुए, हम इस शिपिंग तरीके को ध्यान में रखेंगे यदि माल हमारे ग्राहकों द्वारा तत्काल आवश्यकता में है।
व्यक्ति से संपर्क करें: Mr. Tommy Zhang
दूरभाष: +86-18961639799
